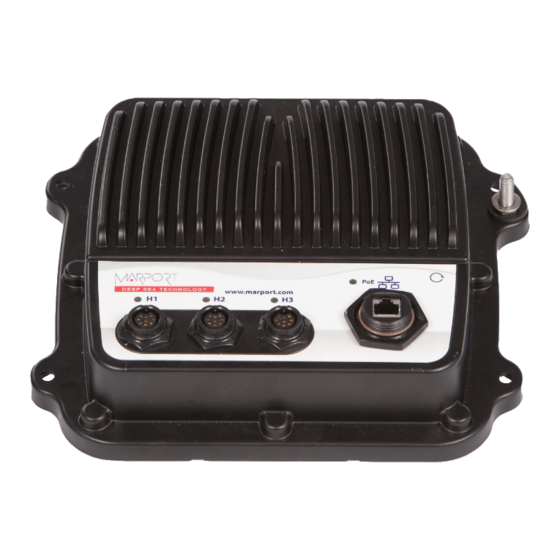

Su propósito es el de posibilitar el funcionamiento multicanal sin que se vean perjudicados el rango de transmisión y la detección de señales. El receptor M3 funciona con un ordenador Apple Mac mini, el cual procesa los datos de los sensores y los muestra en pantalla.
M3 & M5 Systems | V7 | Introducción y presentación Directrices de seguridad Importante: Para garantizar un uso adecuado y seguro del equipo, lea detenidamente y siga las instrucciones que se incluyen en este manual. Instalación y uso del producto Instale y use el producto de conformidad con el presente manual de usuario.
M3 & M5 Systems | V7 | Introducción y presentación Descripción Arquitectura general del sistema M3 Cable Ethernet Cable de hidrófono y alargador de cable de la caja de conexiones Marport Cable estándar del fabricante Elementos opcionales (borrosos) Pantalla(s) Switch Ethernet Mac mini i5 (ref.
Lista de equipo A continuación se detallan el hardware y el software necesarios para la instalación de un sistema M3. Las cajas 1 y 2 contienen el hardware mínimo necesario para instalar el sistema. Caja 1: Receptor (M3REC/M5REC) • 1 receptor •...
M3 & M5 Systems | V7 | Introducción y presentación Software Nombre de la aplicación de Definición software MacOS validado por Marport Sistema operativo del ordenador VMware Fusion Software de máquina virtual, necesario para ejecutar la máquina virtual del procesador.
Página 13
M3 & M5 Systems | V7 | Introducción y presentación Entrada de temperatura 2 NTC + 1 NMEA Cables de red CAT5e, 100 metros máx., blindaje U/FTP | 12...
M3 & M5 Systems | V7 | Configuración del ordenador Configuración del ordenador Lea esta sección para obtener información sobre cómo configurar el ordenador Mac. Añadir un teclado virtual Si no dispone de un teclado, puede añadir uno virtual a la pantalla y escribir con la ayuda del ratón.
Página 15
M3 & M5 Systems | V7 | Configuración del ordenador Resultados Se mostrará un teclado virtual en pantalla. Si desea cambiarle el tamaño, arrastre las esquinas. | 14...
Los técnicos o distribuidores de Marport son quienes deberán conectar los diferentes componentes del sistema. Por qué y cuándo se efectúa esta tarea Nota: El sistema lo instala Marport o bien un distribuidor de esta. Si existe algún problema, consulte este procedimiento de instalación para comprobar la instalación del sistema. Procedimiento 1.
M3 & M5 Systems | V7 | Instalación Cableado del receptor M3 Conecte el receptor M3 según el diagrama de cableado que se indica a continuación. Cable Se conecta a Alargador de cable de la caja de Caja de conexiones...
M3 & M5 Systems | V7 | Instalación Cableado del Mac mini Conecte el Mac mini según el diagrama de cableado que se indica a continuación. Mac mini 214 Cable Se conecta a Cable de alimentación Fuente de alimentación de 100 a 240 V CA*...
Página 19
M3 & M5 Systems | V7 | Instalación ‡ El cable Ethernet puede conectarse directamente a un acceso a Internet si no se dispone de multiplexor NMEA, o bien directamente al multiplexor NMEA si no se dispone de acceso a Internet.
Página 20
M3 & M5 Systems | V7 | Instalación Cable Se conecta a 9 Cable de audio Altavoces * Recomendamos utilizar un sistema de alimentación ininterrumpida (SAI) para evitar problemas en el caso de que falle el suministro de corriente. † O cable Thunderbolt si el monitor es compatible ‡...
M3 & M5 Systems | V7 | Instalación Instalar hidrófonos Debe conectar hidrófonos al sistema. Nota: Para obtener más información acerca de los hidrófonos Marport, consulte el manual de instalación de los hidrófonos. Lista de hidrófonos de Marport Estas son especificaciones técnicas de los hidrófonos que Marport tiene en venta actualmente.
Página 22
M3 & M5 Systems | V7 | Instalación Referencia Ancho Consumo Nombre Caso de ejemplo de banda de corriente Cable* producto (3 dB) habitual NC-1-05 Hidrófono 33-60 kHz 25-29 mA Azul • Embarcación con un pasivo + caja de nivel de ruido normal...
Nota: La entrada de hidrófono H3 permite recibir los datos de temperatura del agua desde una conexión NMEA (hidrófono Scanmar o caja de conexiones con convertidor NMEA). Si conecta un hidrófono Marport a la entrada H3 sin convertidor NMEA, no recibirá los datos de temperatura del hidrófono.
M3 & M5 Systems | V7 | Instalación Añadir datos de temperatura procedentes de los hidrófonos al sistema Puede añadir el hidrófono al receptor como sensor para que la temperatura de la superficie del agua se muestre en Scala/Scala2. Antes de empezar Importante: Para poder recibir los datos de temperatura, asegúrese de que el hidrófono...
M3 & M5 Systems | V7 | Instalación Descripción de los indicadores LED del receptor Los indicadores LED del receptor permiten saber si el receptor se encuentra conectado al ordenador y qué tipos de hidrófonos se encuentran conectados al receptor.
Página 26
M3 & M5 Systems | V7 | Instalación • Rojo: hidrófono activo • Sin luz: no hay ningún hidrófono configurado | 25...
M3 & M5 Systems | V7 | Servicio y mantenimiento Servicio y mantenimiento Lea esta sección para encontrar información de solución de problemas y mantenimiento. | 26...
M3 & M5 Systems | V7 | Servicio y mantenimiento Comprobación de interferencias Puede comprobar si existe ruido que provoque interferencias en la recepción de las señales. Visualización de analizador de espectro En la imagen siguiente se describen las partes principales de la página del analizador de espectro de Scala/Scala2.
M3 & M5 Systems | V7 | Servicio y mantenimiento Comprobar interferencia por ruido Puede utilizar el analizador del espectro para comprobar el nivel de ruido de los hidrófonos y comprobar si presentan interferencias. Por qué y cuándo se efectúa esta tarea Consulte Visualización de analizador de espectro...
M3 & M5 Systems | V7 | Servicio y mantenimiento La frecuencia y los niveles de ruido (dB) en la ubicación del puntero del ratón se muestran en Marcador. 7. En Pico, puede comprobar: • Tiempo real: el último nivel máximo de ruido registrado.
Página 31
M3 & M5 Systems | V7 | Servicio y mantenimiento 5. Se muestra el analizador del espectro. Puede mostrar hasta 6 analizadores del espectro al mismo tiempo. A continuación hay un ejemplo de una página con dos analizadores del espectro.
Página 32
M3 & M5 Systems | V7 | Servicio y mantenimiento • Tiempo real: el último nivel máximo de ruido registrado (dBV) y su frecuencia. • Máx: el nivel máximo de ruido registrado desde el inicio del espectro y su frecuencia.
M3 & M5 Systems | V7 | Servicio y mantenimiento 13. Haga clic con el botón derecho del ratón en el analizador del espectro y haga clic en Ocultar FFT para ocultar el gráfico FFT. 14. Haga clic con el botón derecho del ratón en la dirección IP del receptor en la barra de estado y haga clic en Detener espectro.
1. En el cuadro del mensaje, seleccione Remember my choice and do not ask again. 2. Haga clic en Conectar con Mac. 3. Si aparece la ventana del procesador M3, haga clic en para ocultarla. NO cierre la ventana del procesador M3, ya que, de lo contrario, deberá...
M3 & M5 Systems | V7 | Servicio y mantenimiento El sistema antiincrustamiento provoca interferencias El sistema antiincrustamiento por ultrasonidos Sonihull™ provoca interferencias de ruido considerables. A continuación se muestra un ejemplo de espectro de un hidrófono con el sistema Sonihull™...
Registrar archivo de ondas. 3. Una vez que finalice el registro, haga clic en OK para descargarlo. El archivo de audio se guarda en: 4. Envíe el registro al servicio de soporte técnico de Marport para obtener un diagnóstico. | 35...
M3 & M5 Systems | V7 | Servicio y mantenimiento Contacto de soporte técnico Puede ponerse en contacto con el distribuidor local si necesita realizar mantenimiento en los productos de Marport. También puede formularnos preguntas con la siguiente información de contacto: FRANCIA...
