3.4
Salidas
3.4.1
Salida del Contactor Principal
La salida del Contactor Principal (terminales 13, 14) se cierra en cuanto el arrancador suave recibe un comando de arranque y
permanece cerrada mientras el arrancador suave está controlando el motor (hasta que el motor comienza una parada por inercia, o
hasta el final de una parada suave). La salida del Contactor Principal se abrirá también si el arrancador suave se dispara.
La salida del Contactor Principal se puede utilizar para controlar directamente una bobina del contactor principal.
3.4.2
Salida de funcionamiento
El relé de salida (terminales 23, 24) puede utilizarse para señalizar el estado de funcionamiento. Este relé es normalmente abierto.
El relé actúa cuando se ha completado el arranque suave, los relés de bypass se cierran y se aplica la tensión nominal al motor. El relé
se puede utilizar para actuar sobre un contactor para condensadores de corrección del factor de potencia, o para señalizar el estado de
funcionamiento del arrancador suave a un sistema automatizado.
3.5
Esquemas eléctricos

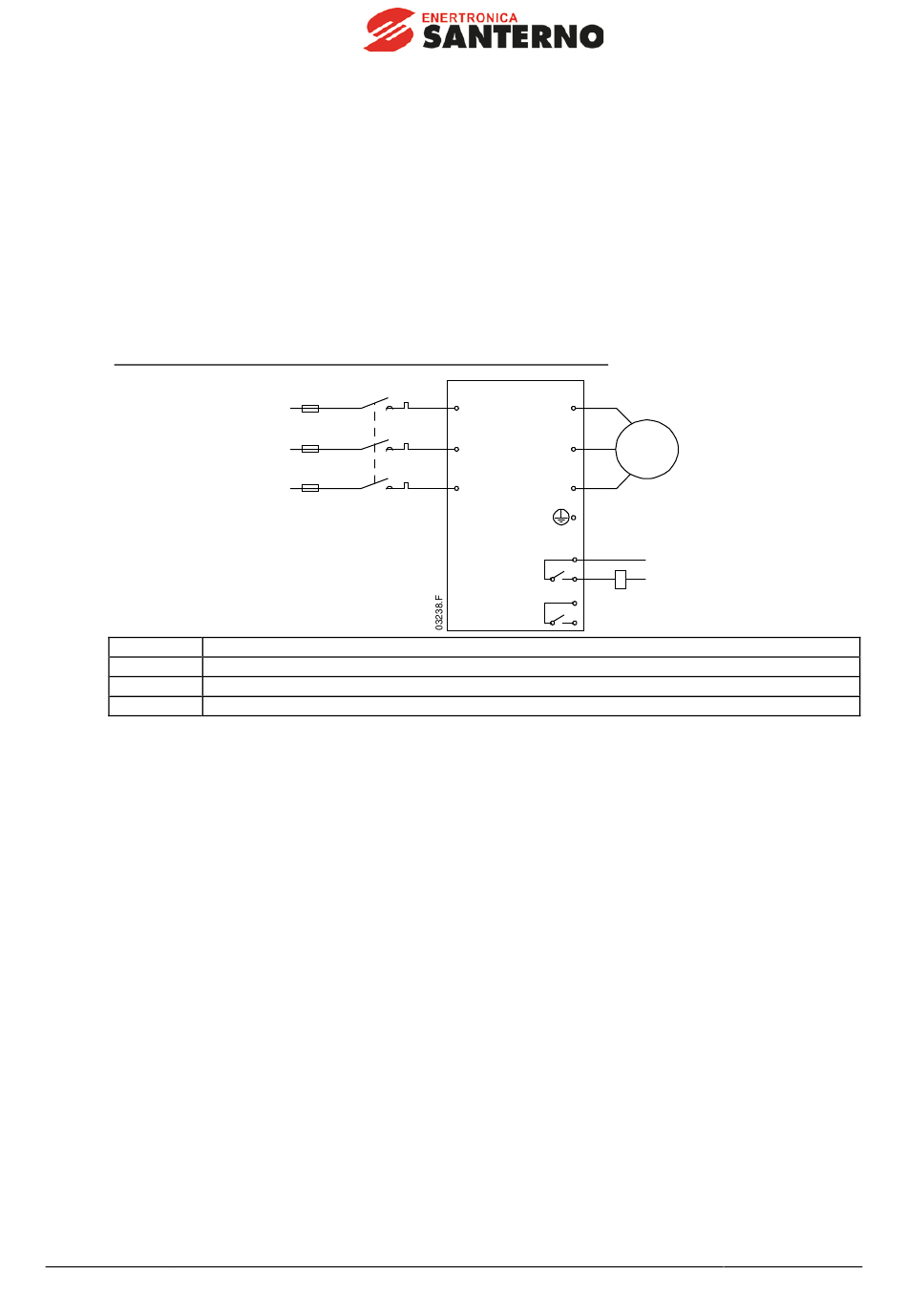

Arrancador suave instalado con fusibles, un contactor principal y protección de sobrecarga.
M
Motor (tres fases)
K1
Contactor principal
13, 14
Salida del contactor principal
23, 24
Salida de contactor de marcha
K1
1/L1
3/L2
5/L3
ASAC-0
2/T1
4/T2
M
6/T3
13
14
23
K1
24
5/12
