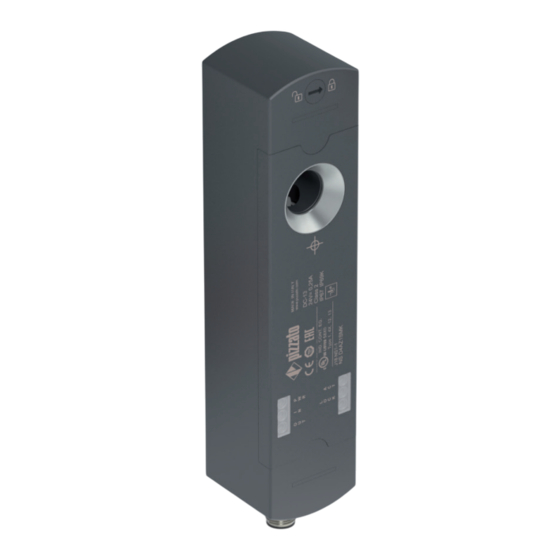

- Página 1 Interruptores de seguridad RFID con bloqueo serie NS...
-
Página 2: Descripción
La serie NS dispone de dos entradas de seguridad y dos salidas de seguridad, que se pueden conectar en serie con otros dispositivos de seguridad de Pizzato Elettrica. Esta opción permite realizar cadenas de segu‑ ridad formadas con dispositivos diversos. Por ejemplo, formar circuitos con conexiones en serie con bisagras de seguridad de acero inoxidable (serie HX BEE1), sensores RFID (serie ST) y bloqueos de puerta (serie NG), manteniendo el máximo nivel de... - Página 3 Seis LEDs para un diagnóstico inmediato Protección contra manipulaciones Están diseñados para un diagnóstico Todos los actuadores de la serie NS rápido e inmediato y el estado de cada se suministran con cuatro tapones de entrada y salida se señaliza mediante protección a presión.
-
Página 4: Diagrama De Selección
Interruptores de seguridad RFID con bloqueo serie NS Diagrama de selección D•ST D•SE D•CE E•TE Actuador bloqueado cuando el Actuador bloqueado cuando el Actuador bloqueado cuando el Actuador bloqueado cuando el electroimán está desexcitado electroimán está desexcitado electroimán está desexcitado electroimán está... -
Página 5: Estructura Del Código
Estructura del código ¡Atención! La posibilidad de poder generar un código no implica la disponibilidad real del producto. Póngase en contacto con nuestra oficina de ventas. artículo opciones D4AZ1SMK-F41N001E36LP30 Principio de funcionamiento Longitud del pulsador de desbloqueo actuador bloqueado cuando el electroimán para paredes con espesor máx. -
Página 6: Datos Técnicos
Interruptores de seguridad RFID con bloqueo serie NS Datos técnicos Carcasa de tecnopolímero, reforzado con fibra de vidrio, autoextinguible y a prueba de golpes Versiones con cable integrado, 12x0,14mm o 8x0,34mm , longitud 2 m, otras longitu‑ des bajo pedido (0,5 … 10 m) Versiones con conector M12 integrado de acero inoxidable Versiones con cable 0,2 m y conector M12, otras longitudes bajo pedido (0,1 m …... -
Página 7: Tabla De Selección De Los Interruptores
Tabla de selección de los actuadores El uso de la tecnología RFID en los dispositivos de la serie NS permite su uso en muchas aplicaciones. Pizzato Elettrica ofrece dos versiones de actuadores distintas para que se adapten mejor a los requisitos específicos. -
Página 8: Sistema De Seguridad Completo
último interruptor de la cadena son evaluadas por un módulo de seguri‑ seguridad Pizzato Elettrica (vea tabla de módulos de seguridad com‑ dad Pizzato Elettrica de la serie CS MP , que permite la evaluación tanto binables). Todos los interruptores de la serie NS disponen de dos sali‑... -
Página 9: Secuencia De Accionamiento Modo
Secuencia de accionamiento modo 1 Se alimenta el interruptor Si se coloca el actuador Con las entradas IE1 e Con las entradas IE1 e En el momento en qué (LED encendido, en el interior del área IE2 se puede bloquear IE2 se puede desbloquear el actuador sale del área verde), las entradas IS1,... -
Página 10: Supervisión De Dispositivos Externos (Edm)
Esta solución permite evitar el uso de un módulo de seguridad conec‑ de Pizzato Elettrica CS ME‑03 (vea página 267). Esta comprobación tado al último dispositivo de la cadena. -
Página 11: Asignación De Pines Del Interruptor De Seguridad
Conexión en serie de varios interruptores Función de supervisión del actuador bloqueado Función de supervisión del actuador bloqueado 2 canales / categoría 4 / hasta SIL 3 / PL e 2 canales / categoría 4 / hasta SIL 3 / PL e Control de la función de bloqueo del actuador por un solo canal Control de la función de bloqueo del actuador por doble canal 1 canal / categoría 2 / hasta SIL 2 / PL d... -
Página 12: Interruptor Con Mando De Control Integrado Con 3 Dispositivos
Interruptores de seguridad RFID con bloqueo serie NS Interruptor con mando de control integrado con 3 dispositivos NS •••••SRK-N001 NS •••••SRK-N002 NS •••••STK-N003 Descripción Color Esquema Descripción Color Esquema Descripción Color Esquema Pulsador luminoso, Pulsador luminoso, Pulsador luminoso, por impulso por impulso por impulso blanco... -
Página 13: Interruptor Con Mando De Control Integrado Con 4 Dispositivos
Interruptor con mando de control integrado con 4 dispositivos NS •••••SRK-N004 NS •••••SRK-N005 NS •••••SRK-N006 Descripción Color Esquema Descripción Color Esquema Descripción Color Esquema Pulsador luminoso, Pulsador luminoso, Pulsador luminoso, por impulso por impulso por impulso verde blanco blanco Pulsador luminoso, Pulsador luminoso, Pulsador por por impulso... -
Página 14: Dibujos Acotados
Pulsador de desbloqueo rojo ‑ Use un seguro de tornillos de resistencia media cuando fije las pro‑ VN NG-ERB de metal longaciones. 4.8 9 Todas las dimensiones de los dibujos están en mm Los archivos 2D y 3D están disponibles en www.pizzato.com... -
