PA 15 - MANUAL DE USUARIO
Amplificadores Fotoeléctricos
Amplificador fotoeléctrico de 1 canal, ajuste manual.
Especificaciones Técnicas
Datos Eléctricos
Tensión de alimentación
Consumo
Salida: relé
Salida: transistor
Salida Alarma
Condiciones de Entorno
Temperatura de trabajo
Protección
Certificados
Sensores aplicables y Rangos de Detección
Series LT/LR
100
110
120
Nota: El rango se reduce al 30 % en el modo de rango corto.

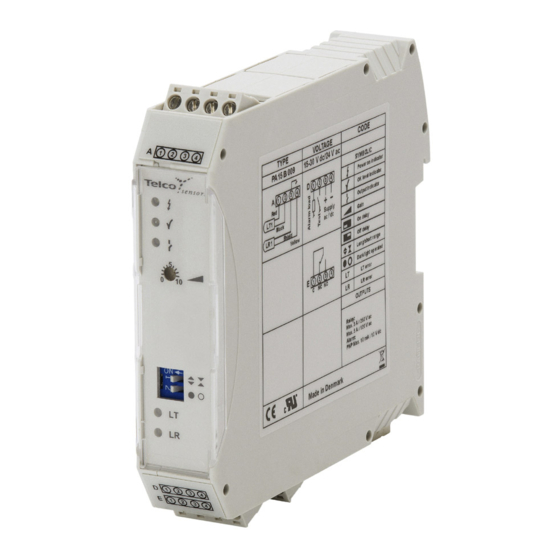

Ilustración
Véase figura nº 1
Indicadores
Alimentación Luz verde: indicador de alimentación.
Nivel de señal Luz verde: nivel de señal correcto y el haz no está interrumpido.
Salida Luz amarilla: Salida activada
Luz roja intermitente: error en el emisor (desconectado o mal contacto)
Error LT/LR
Luz amarilla intermitente: error en el receptor (desconectado o mal contacto)
Conexiones
Diagrama de Conexiones
Conexión Sensores
Salida Relé
Nota: Los terminales se pueden enclavar/desenclavar.
Instrucciones de puesta en marcha
1 Verifique que la tensión de alimentación es correcta.
Asegúrese de que el suministro eléctrico está cortado. Conecte los amplificadores
2
usando, si se requiere, los conectores bus (carril).
Instale los amplificadores en el carril DIN. Realice todas la conexiones según el
3
diagrama de conexiones.
4 Conecte la alimentación
Notas:
- La salida PNP debe ser alimentada conectando positivo al terminal E4.
- La salida NPN se puede alimentar externamente conectando positivo a la carga y negativo al
terminal E2 o E3.
Conexión Bus
Hasta un máximo de 10 amplificadores pueden ser alimentados mediante la fuente de
alimentación PPB. Conecte los amplificadores y la fuente de alimentación PPB mediante el
carril DIN usando los conectores bus.
No conecte ningún cable de alimentación a los amplificadores si está utilizando una fuente
PPB. El PPB alimenta a los amplificadores mediante el conector bus.
Ajustes
Interruptores de selección
Rango Largo / Corto Rango largo
Luz/oscuridad Con oscuridad (NC)
Web: www.telcosensors.com
E-Mail: info@telcosensors.com
Fabricado en Dinamarca
15-30 V dc / 24V ac
Max. 2,5 W
250 VAC / 3 A, 120 VAC /5 A
PNP/NPN 30 V dc/ 60 mA
12-30 V dc / 10 mA
-10 to +50 °C
IP 40
Rangos
18 m
40 m
70 m
Alimentación, Salida alarma y
Entrada de test
Salida NPN Salida PNP
Rango corto
Con luz (NA)
Este dispositivo no debe utilizarse para la protección de personal en
!
aplicaciones de seguridad de protección de máquinas.Este dispositivo no
incluye la circuitería redundante de autocomprobación necesaria para
permitir su uso en aplicaciones de seguridad de personal de protección
de máquinas.
ES
Tabla Lógica de Salida
Detección (barrera)
Objeto presente
LT LR
Objeto ausente
LT LR
Ajuste de Sensibilidad
La sensibilidad puede ser ajustada en dos niveles con el selector de rango largo/corto. El
ajuste fino se realiza mediante el potenciómetro. Se recomienda usar la máxima sensibilidad
en la mayoría de las aplicaciones en especial donde el ambiente tenga un alto nivel de
contaminación, p. ej., suciedad, agua y polvo. Para ajustar la máxima sensibilidad, sitúe el
selector en rango largo y gire el potenciómetro en sentido horario hasta el máximo.
En aplicaciones donde el objeto a detectar sea de dimensiones reducidas o translúcido,
posiblemente se requiera un ajuste de la sensibilidad. Proceda según los siguientes pasos:
Verifique que no haya ningún objeto interrumpiendo el haz entre el emisor y el
1
receptor.
2 Selección rango largo o corto según se requiera.
En sentido horario, incremente la sensibilidad lentamente desde el valor mínimo
3 hasta que el indicador de salida (LED amarillo) cambie de estado. Incremente un
poco más hasta que el indicador de Status (LED verde) se encienda.
4 Seleccione el objeto de menores dimensiones y de material más translúcido.
Sitúe el objeto a detectar entre el emisor y el receptor. Si la salida cambia de
5
estado, no se requiere ajuste. Si la salida no cambia, proceda al paso 6.
Retire el objeto y reduzca la sensibilidad girando el potenciómetro en sentido anti-
horario hasta que el indicador verde de estatus se apague y los indicadores de
6
error de los sensores remotos (LED's rojos) permanezcan encendidos
constantemente.
Sitúe el objeto entre el emisor y receptor. Si la salida cambia de estatus, la
7 sensibilidad está ajustada, pero este ajuste es muy delicado y no aconsejable, por
favor contacte con su proveedor para mayor información.
Si la señal es insuficiente, los indicadores de error LT/LR se encenderá junto con
el led amarillo. Verifique los siguiente puntos:
Alineación de los sensores.
Emisor y receptor se encuentren dentro de su rango de detección.
Ajuste de sensibilidad.
Los sensores no estén excesivamente contaminados en la parte frontal.
Potenciómetros
Sensibilidad Ajuste de rango
Retardo a la
El retardo a la conexión puede ser ajustada de 0 a 10 seg.
conexión
Retardo a la
El retardo a la conexión puede ser ajustada de 0 a 10 seg.
desconexión
Entrada de Test
El emisor se desactivará si la entrada de test es conectad a masa (interna)
no hay objetos en el área de detección (entre emisor y receptor) cuando active la entrada de
test. Cuando se active la entrada de test deberá producirse un cambio del estatus de la salida.
Salida de Alarma
La salida de alarma D1 estará activa (valor alto para salida PNP y relés y bajo para salida
NPN) si el amplificador no indica error. En caso de error esta se desactivará.
Indicación de errores:
- LT/LR error, la salida de alarma es intermitente (ON/OFF)
- Señal insuficiente, la salida de alarma es constante (OFF).
Ajuste de Retardo
Retraso a la conexión activa la señal de salida si un objeto es detectado durante el tiempo
ajustado. Retardo a la desconexión mantiene la salida activada durante el periodo de tiempo
ajustado una vez que el objeto es retirado del área de detección.
Advertencia
tel
Modo de Salida
Salida Relé
Detección Transistor
Con oscuridad Cerrado
C NC NA
Con luz Abierto
C NC NA
Con oscuridad Abierto
C NC NA
Con luz Cerrado
C NC NA
V 1.2 Part Number: 0666220670
Telco A/S se reserve el derecho a realizar cambios sin previo aviso.
Indicador
de Salida
Encendido
Apagado
Apagado
Encendido
. Verifique que
Marzo 2019 edition
