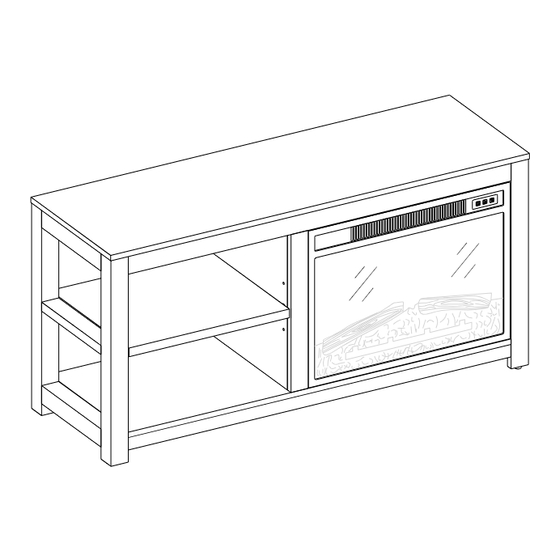

Media Fireplace with 2 shelves and remote control
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Stock # MSW-10000
ADULT ASSEMBLY REQUIRED
866-942-5362
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2019-06-03
LOT NUMBER:
DATE PURCHASED:
Rev. 0001-A
/
/
Publicidad
Tabla de contenido
Manuales relacionados para Mainstays MSW-10000
Resumen de contenidos para Mainstays MSW-10000
- Página 1 LOT NUMBER: DATE PURCHASED: Media Fireplace with 2 shelves and remote control Stock # MSW-10000 ADULT ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions...
- Página 2 M A X I M U M R E C O M M E N D E D W E I G H T L O A D S MANUFACTURER: Whalen Furniture Manufacturing CATALOG: Media Fireplace with 2 shelves and remote control MODEL # MSW-10000 FITS UP TO MOST 139.7 cm / 55” MADE IN CHINA DIAGONAL FLAT PANEL TVs MAXIMUM LOAD 45.3 kg / 100 lb...
-
Página 3: Cam Lock System Operation
Important Before you begin: Open, identify and count all parts prior to assembly. Lay out parts on a flat and non- abrasive surface. You will need the parts identified on page 4 of this instruction manual. NOTE: IT IS VERY IMPORTANT TO USE GLUE WITH DOWELS. EXCESS GLUE CAN BE WIPED OFF WITH DAMP CLOTH. - Página 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Top Panel (Qty. 1) B- Top Front Stretcher (Qty. 1) C- Top Back Stretcher (Qty. 1) D- Left Side Frame (Qty.
- Página 5 Assembly Instructions ② x 16 1. Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratch. 2. Securely screw the Cam Bolts (2) into the designated small holes on the Top Panel (A) and Bottom Panel (F) using a Phillips screwdriver.
- Página 6 Assembly Instructions ② x 10 3. Securely screw the Cam Bolts (2) into the designated small holes on the Side Frames (D and E), Partition Panel (H) and Middle Stile (I) using a Phillips screwdriver.
- Página 7 Assembly Instructions ③ x 8 4. Glue the Wood Dowels (3) into side holes of the Partition Panel (H) and Middle Stile (I).
- Página 8 Assembly Instructions ① x 2 5. Align and attach the Middle Stile (I) to the Partition Panel (H) by engaging two Cam Locks (1) (Refer to page 3 on Cam Lock system operation supplement).
- Página 9 Assembly Instructions ③ x 6 6. Glue the Wood Dowels (3) into side holes of the Bottom Front Stretcher (G) and Bottom Panel (F).
- Página 10 Assembly Instructions ① x 4 7. Attach the Bottom Front Stretcher (G) to the Bottom Panel (F) by engaging four Cam Locks (1).
- Página 11 Assembly Instructions ④ x 2 8. Align and attach the Partition Panel assembly to the Bottom Panel (F) with two 50 mm Screws (4).
- Página 12 Assembly Instructions 9. Attach the Top Front Stretcher (B) to the Middle Stile (I).
- Página 13 Assembly Instructions ① x 3 10. Attach Right Side Frame (E) to Bottom Panel (F) and Top Front Stretcher (B) by engaging three Cam Locks (1).
- Página 14 Assembly Instructions 11. Attach the Top Back Stretcher (C) to the Partition Panel (H) by engaging one Cam Lock (1).
- Página 15 Assembly Instructions ① x 4 12. Repeat the same procedure to attach the Left Side Frame (D) at the opposite end.
- Página 16 Assembly Instructions 13. Remove the plastic cap from the hanger bolt of the Center Support (K). Securely screw the Center Support (K) into the threaded insert on the Bottom Panel (F) and set the attached floor leveler on the center support to the correct height.
- Página 17 Assembly Instructions ③ x 7 14. Ask for assistance to stand the assembled unit upright. 15. Glue seven Wood Dowels (3) into top inner holes of the previous assembly.
- Página 18 Assembly Instructions ① x 12 16. Position the Top Panel (A) onto the inserted Wood Dowels (3) and fasten it in place by engaging the Cam Locks (1).
- Página 19 Assembly Instructions ⑱ x 6 17. Unpack the fireplace insert from the inner box and follow the instructions to install the Top Trim and Side Trims to the fireplace insert. 18. Lift the fireplace insert carefully into the back of the assembled mantel and center it in the opening. DO NOT drag the insert across the Bottom Panel (F) as it may scratch the unit.
- Página 20 Assembly Instructions ⑤ x 4 ⑥ x 2 20. Plug the Cam Lock Covers (6) onto the visible Cams Locks to conceal the Cams. 21. Insert the Shelf Supports (5) into the desired holes in the side of the compartment. Make sure you place the four Shelf Supports in the same level so the shelf is not tilted.
- Página 21 Assembly Instructions NOTE: To prevent your TV from tipping, you must follow these instructions if you place a TV on top of your console. Otherwise, skip to “Step 23”. 22. Remove the paper backing from the Stop Rail (L), then properly align the Stop Rail with the top edge of the stopper template on Top Panel (A).
- Página 22 Assembly Instructions Tools required (not provided): Phillips screwdriver, stud finder, power drill and 3 mm/0.1 in drill bit. 24. Ask for assistance to position the assemble fireplace at the desired location against a wall. If necessary, adjust the pre-attached Floor Levelers at the bottom of the unit to level the unit. Now, follow the instructions printed on the plastic bag containing the Tipping Restraint Hardware to attach the tip-over restraints to the unit and the wall.
-
Página 23: Care And Maintenance
Care and Maintenance ⚫ Use a soft, clean cloth that will not scratch the surface when dusting. ⚫ Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area. ⚫ Using solvents of any kind on your furniture may damage your furniture’s finish. ⚫... -
Página 25: Chimenea Con 2 Repisas Y Control Remoto
NÚMERO DEL LOTE: FECHA DE COMPRA Chimenea con 2 repisas y control remoto Serie # MSW-10000 ENSAMBLE REQUERIDO POR ADULTOS Si tiene alguna pregunta relacionada con el montaje o si faltan piezas, NO devuelva este producto al establecimiento donde lo adquirió . Por favor llame a nuestro nú mero de servicio al cliente y tienen sus instrucciones y lista de piezas listo para proporcionar el nombre del modelo, el nombre o el nú... - Página 26 M ÁX I M O P E S O R E C O M E N D A D O FABRICANTE: Whalen Furniture Manufacturing CATALOGO: Chimenea con 2 repisas y control remoto MODELO # MSW-10000 PARA LA MAYORIA TV’S DE HECHO EN CHINA HASTA 139.7 cm / 55”...
-
Página 27: Sistema De Operación De Tuerca De Fijación
IMPORTANTE Antes de comenzar: Abra, identifique y cuente todas las partes antes del ensamble. Coloque las piezas sobre una superficie plana y no abrasiva. Tendrá que las partes identificadas en la pá gina 4 de este manual de instrucciones. NOTA: ES MUY IMPORTANTE PARA EL USO DE GOMA CON LOS PERNSO DE MADERA. - Página 28 Lista de partes y material de ferreterí a Le rogamos que lea completamente las instrucciones y verifique que todas las piezas y herramientas indicadas se encuentran presentes antes del comienzo del montaje. A- Panel superior (Cant. 1) B- Soporte frontal superior (Cant. 1) C- Soporte posterior superior (Cant.
-
Página 29: Instructivo De Ensamble
Instructivo de ensamble ② x 16 1. Desempacar la unidad y confirme que tiene todo el material de ferreterí a y las piezas necesarias. Ensamble la unidad en un piso alfombrado o en la caja vací a para evitar cualquier rasguñ o. 2. - Página 30 Instructivo de ensamble ② x 10 3. Atornille firmemente los pernos de fijació n (2) en los orificios pequeñ os designados en los marcos laterales (D y E), el panel divisor (H) y medio (I) con un destornillador estrella.
- Página 31 Instructivo de ensamble ③ x 8 4. Pegue las clavijas de madera (3) en los orificios laterales del panel divisor (H) y el soporte medio (I).
- Página 32 Instructivo de ensamble ① x 2 5. Alinee y fije el soporte medio (I) al panel divisor (H) conectando dos tuercas de fijació n (1) (consulte la pá gina 3 en el suplemento de operació n del sistema de fijació n).
- Página 33 Instructivo de ensamble ③ x 6 6. Pegue las clavijas de madera (3) en los orificios laterales del soporte frontal inferior (G) y el panel inferior (F).
- Página 34 Instructivo de ensamble ① x 4 7. Adjuntar el soporte inferior frontal (G) al panel inferior (F) con 4 tuercas de fijació n (1).
- Página 35 Instructivo de ensamble ④ x 2 8. Alinee y fije el ensamble del panel divisor al panel inferior (F) con dos pernos de 50 mm (4).
- Página 36 Instructivo de ensamble 9. Adjunte el soporte frontal superior (B) con el soporte medio (I).
- Página 37 Instructivo de ensamble ① x 3 10. Fije el marco lateral derecho (E) al panel inferior (F) y al soporte frontal superior (B) acoplando tres tuercas de fijació n (1).
- Página 38 Instructivo de ensamble 11. Acople el soporte posterior superior (C) al panel divisor (H) acoplá ndolas tuercas de fijació n (1).
- Página 39 Instructivo de ensamble ① x 4 12. Repita el mismo procedimiento para adjuntar el marco izquierdo (D) al extremo contrario.
- Página 40 Instructivo de ensamble 13. Retire la tapa de plá stico del perno del soporte central (K). Atornille firmemente el soporte central (K) en el inserto roscado en el panel inferior (F) y coloque el nivelador de piso adjunto en el soporte central a la altura correcta.
- Página 41 Instructivo de ensamble ③ x 7 14. Pida ayuda para colocar la unidad ensamblada en posició n vertical. 15. Pegue siete clavijas de madera (3) en los orificios internos superiores del ensamblaje anterior.
- Página 42 Instructivo de ensamble ① x 12 16. Coloque el panel superior (A) sobre las clavijas de madera insertadas (3) y fí jelo en su lugar con las tuercas de fijació n (1).
- Página 43 Instructivo de ensamble ⑱ x 6 17. Desempacar el inserto de chimenea de la caja interior y seguir las instrucciones para instalar los bordes superior y laterales al inserto de chimenea. 18. Poner el inserto de chimenea en la parte posterior del mantel ensamblado y centrar en la apertura. arrastre el inserto a travé...
- Página 44 Instructivo de ensamble ⑤ x 4 ⑥ x 2 20. Inserte las tapas de las tuercas de fijació n (6) en las tuercas de fijació n visibles para ocultarlos. 21. Coloque los soportes de la estanterí a (5) en los orificios de los compartimentos de su elecció n. Asegú rese de que coloca los cuatro soportes al mismo nivel para que la estanterí...
- Página 45 Instructivo de ensamble NOTA: Para evitar que su televisor su vuelque, se debe seguir estas instrucciones cuando se ubique su televisor en el mueble. Delo contrario, vaya al paso 23. 22. Retirar el respaldo de papel del riel tope (L), luego alinear el riel tope con el borde superior del templete del tope en el panel superior (A).
- Página 46 Instructivo de ensamble Herramientas necesarias (no incluidas): Desarmador estrella, detector de vigas, taladro elé ctrico y taladro de 3mm (0.1"). 24. Pida assistencia para posicionar la chimenea ensamblada en el lugar deseado contra la pared. Si fuera necessario, ajuste los niveladores de piso pre-adjuntados en la parte inferior de la base para nivelar la unidad.
-
Página 47: Mantenimiento Y Cuidados
Mantenimiento y Cuidados ⚫ Use una toalla suave y limpia para evitar dañ os y rayaduras. ⚫ Uso de cera para pulir muebles no es necesario. Si desea usar cera, pruebela en un á rea que no sea visible para revisar su funcionamiento. ⚫...
