Procedimiento de verificación rápida
Introducción

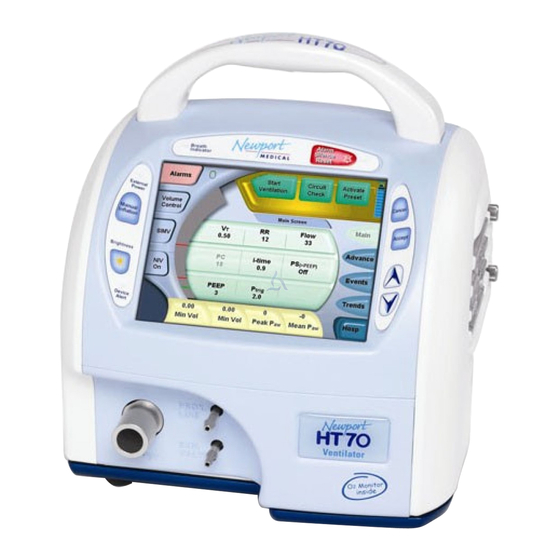

Este procedimiento está destinado a ayudar a operadores cualificados
a establecer un programa rutinario para verificar el correcto funcionamiento
del HT70. Lleve a cabo este procedimiento de verificación cada vez que
prepare el respirador para un nuevo uso en un paciente. El procedimiento
de verificación rápida se debe realizar cada 6 meses, como parte del
mantenimiento de rutina, para confirmar el funcionamiento correcto
del respirador. Utilice una copia de la Hoja de comprobación del
procedimiento de verificación rápida que se encuentra al final de esta
sección para registrar los resultados de cada verificación.
PROVEEDORES DE ATENCIÓN DOMICILIARIA: Este procedimiento
se debe realizar antes de entregar el HT70 en el domicilio de un paciente.
NOTA: Si el ahorro de energía está activado, la pantalla se desactivará
(se pondrá en blanco) cuando no se utilice durante dos minutos. Solo
tiene que tocar la pantalla en cualquier lugar para que vuelva a la vista.
ADVERTENCIA No utilice el HT70 si no pasa el procedimiento de
verificación rápida.
Equipo necesario:
o
Pulmón de prueba de 1 litro con resistencia (LNG800P)
o
Circuito respiratorio del paciente con válvula de exhalación
Inspección previa a la prueba
1. Inspeccione el filtro de entrada de aire a través de la cubierta del
filtro del lado derecho del HT70. Sustituya el filtro si está sucio.
Consulte la Sección 8 para la sustitución.
2. Examine el pulmón de prueba y el circuito del paciente para
asegurarse de que no haya orificios que provoquen fugas.
3. Compruebe que la fuente de alimentación de CA está en buenas
condiciones.
Preparación
1. Conecte la fuente de alimentación de CA a una toma de corriente
de CA.
2. Compruebe que el LED de alimentación externa esté encendido.
3. Encienda el ventilador y compruebe que la alarma acústica suena
y que el LED se ilumina durante el autoanálisis.
4. Conecte un circuito respiratorio con válvula de exhalación y sensor
de flujo en las vías respiratorias si se utiliza.
5. Configure el respirador según los siguientes ajustes de prueba
estándar y pulse Iniciar ventilación.
Ajustes de prueba estándar
Modo
5-1
Tipo de respiración
VNI
Volumen corriente
Tiempo i
FR
Ptrig
OPRHT70-2-ES Rev. B 10-2013
Manejo del ventilador HT70
A/CMV
Control de volumen
No
500 mL
1,0 seg
15 lat./min
1 cmH
O/mbar
2
5
OPR360U A0509
5-1
