SMA Solar Technology AG

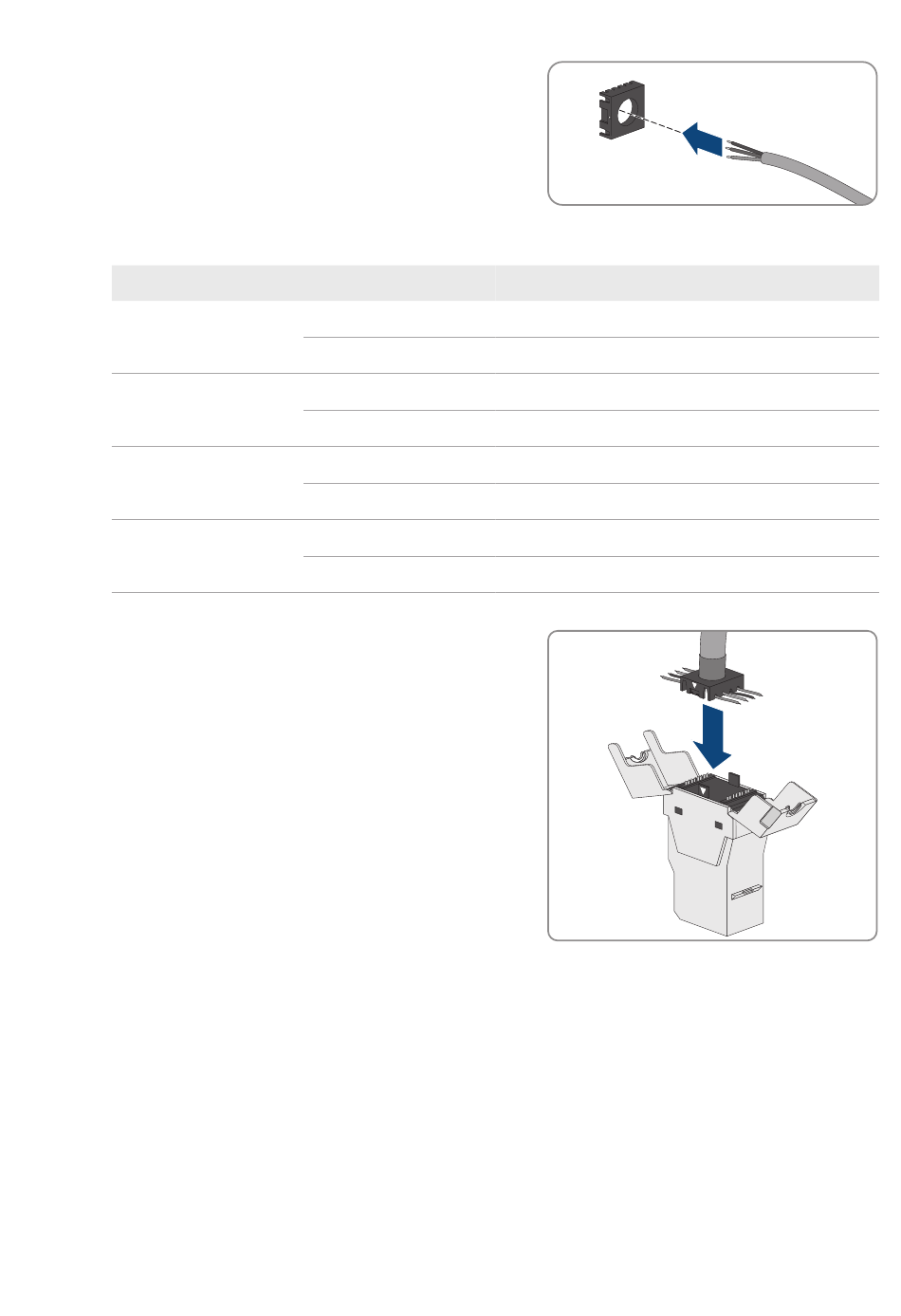

• Introduzca el cable de red en el clasificador de cables.
• Inserte los conductores en las ranuras del clasificador de cables. Tenga en cuenta el código de colores
según el estándar que haya escogido.
Par de conductores
1
2
3
4
• Acorte los conductores que sobren.
• Inserte el clasificador de cables en la carcasa. Asegúrese de
que la flecha blanca del clasificador apunte a la de la
carcasa.
☑ El clasificador de cables encaja.
• Presione las partes plegables de la carcasa. Para ello, utilice pinzas adecuadas (p. ej. tenazas).
☑ Las partes plegables de la carcasa encajan de forma audible.
Instrucciones de instalación
Color del conductor
blanco-azul
Azul
blanco-naranja
Naranja
blanco-verde
Verde
blanco-marrón
marrón
Contacto-568A
5
4
3
6
1
2
7
8
6 Conexión eléctrica
Contacto-568B
5
4
1
2
3
6
7
8
PPM-10-IA-es-15 47
