Centralita de Gases
De la elegancia y del prestigio que desde siempre distingue a la BEINAT S.r.l. y del concepto de
"home fitness" nace la nueva BX444-Mc, la cual tiene la prerrogativa de poder controlar, a través
de las sondas a ellas conectadas, la presencia de "Gas Toxico y Explosivo "
Gracias a las últimas innovaciones técnicas en software de control, la centralita es idónea para:
empleo civil, aplicaciones industriales y aparcamientos.
La centralita presenta tres niveles de peligro que son:
I NIVEL, 1ª. Pre-alarma. Está fijado para todas las sondas al 8% del L.I.E. (120ppm)
II NIVEL, 2ª. Pre-alarma. Está fijado para todas las sondas al 13% del L.I.E. (200ppm)
III NIVEL, Alarma general. Está fijado al 20% del L.I.E. (300ppm)

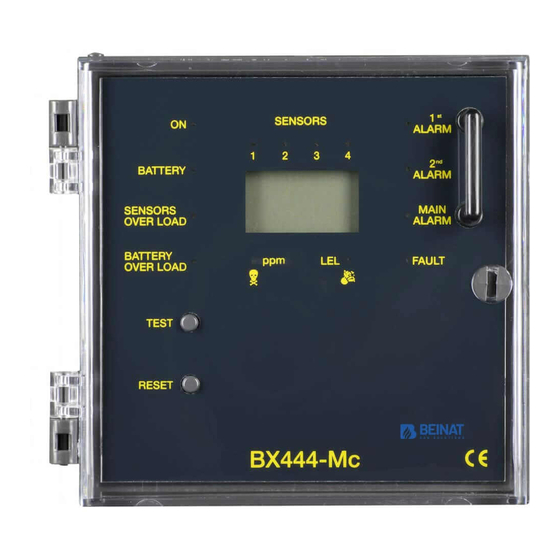

Para facilitar la lectura de los acontecimientos, la centralita presenta en el panel frontal 4 Leds que
indican, secuencialmente, la sonda que está controlando, y un display que indica la concentración
de gas medido.
Otras soluciones técnicas convierten a está centralita en extremamente versátil y segura; por
ejemplo a través de micro interruptores internos es posible:
Activar o eliminar la sonda cuando no esta instalada o este en avería.
Seleccionar que tipo de gas se debe detectar, ya sea tóxico o explosivo.
Escoger el funcionamiento del relé de alarma, entre impulsos o funcionamiento continuod)
Selección de la seguridad positiva .
La presencia de un botón pulsador TEST facilita el control total de la BX444-Mc controlando la
eficiencia de la centralita.
La estructura externa IP44 ha sido estudiada para instalaciones en pared o mediante los accesorios
(opcional) en cuadros eléctricos. Además de la señalización luminosa de alarma está prevista de un
buzzer interno.
Guída de uso e instalación
Firmware Versión 5.0
Nota importante
Antes de conectar el equipo, se recomienda leer atentamente el libro de instrucciones y conservarlo para
futuras consultas. También se recomienda de realizar correctamente las conexiones eléctricas según el plano
adjunto y las normas vigentes del país
Conformidad
Empresa Asociada
BX444-Mc
EN 50194
EN 50291
EMC EN50270
