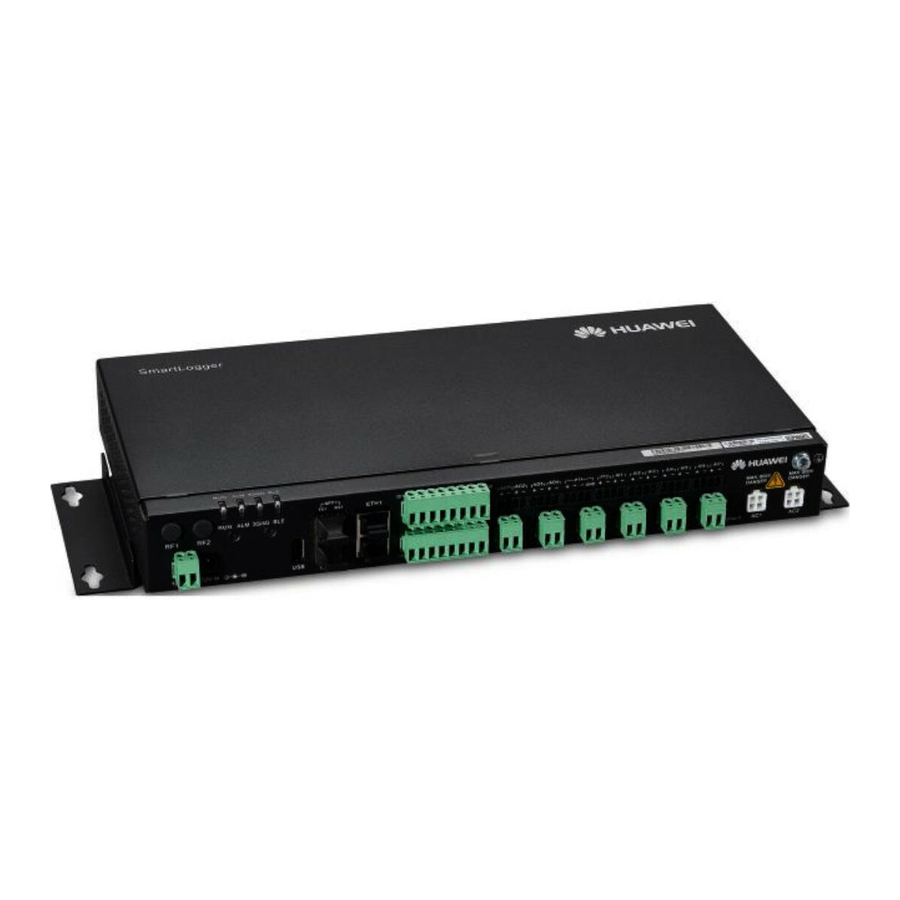

- Página 1 SmartLogger2000 Guí a rápida Versión: 05 Número de documento: 31508122 Fecha: 30/06/2019 HUAWEI TECHNOLOGIES CO., LTD.
-
Página 2: Descripción De Modelos
PLC (MBUS) a fin de implementar la conexión en red de PLC (MBUS), debe conectarse un CCO de PLC (MBUS) externo. El módulo Bluetooth integrado en el SmartLogger2000-10 solo admite la aplicación de Android. ... -
Página 3: Descripción De Puertos
Default predeterminado predeterminada (válido durante 5 minutos). La dirección IP predeterminada es 192.168.0.10. SmartLogger2000-10-C: Se conecta a las entradas Puertos de cables trifásicas (A, B y C) y se utiliza para PLC (MBUS) con el AC1, AC2 de alimentación de SUN2000 mediante cables de alimentación de CA. - Página 4 IP del SmartLogger por la dirección IP Default Botón predeterminado predeterminada (válido durante 5 minutos). La dirección IP predeterminada es 192.168.0.10. SmartLogger2000-10/10-B: Se conecta a la entrada Puertos de cables de trifásica A/B/C y se utiliza para PLC (MBUS) con el AC1, AC2 alimentación de CA...
-
Página 5: Escenarios Tí Picos De Conexión De Cables
Escenarios tí picos de conexión de cables Escenario con controlador de arreglo inteligente Este documento describe el escenario de aplicación en el que el SmartLogger se encuentra en el controlador de arreglo inteligente SmartACU2000B-D-2PID/2PLC. Las tablas que están debajo de las figuras solo enumeran los componentes que deben ser ... - Página 6 Fibra óptica PLC (MBUS)
- Página 7 Modelo recomendado o Fuente del Ubicación Componente especificaciones Cantidad componente recomendadas Puede LAN switch (opcional) UT-H605 o ES1000 comprarse a Huawei Módulo Bolsa de Controlador óptico de accesorio FTLF1323P1BTR-HW de arreglo baja s para la Puede inteligente velocidad conmutac comprarse a ión de...
- Página 8 LTE 4G PLC (MBUS)
- Página 9 Modelo recomendado o Fuente del Ubicación Componente especificaciones Cantidad componente recomendadas Puede LAN switch (opcional) UT-H605 o ES1000 comprarse a Controlador de Huawei arreglo Puede Bolsas de inteligente Módulo de comprarse a accesorios Huawei para el módulo de Fuera del POE y...
-
Página 10: Escenario Sin Controlador De Arreglo Inteligente
Escenario sin controlador de arreglo inteligente 1. Si el SmartLogger usa un cable de alimentación de CA para comunicarse con un SUN2000, se debe instalar un MCB y un interruptor de cuchilla para evitar que el dispositivo se dañe por un cortocircuito. - Página 11 Modelo recomendado o especificaciones Fuente del Componente Cantidad recomendadas componente Puede SmartLogger SmartLogger2000 comprarse a Huawei Módulo Bolsa de óptico de FTLF1323P1BTR-HW accesorios baja Puede para la velocidad comprarse a conmutació Huawei n del anillo Jumper PLCLC5S-ST3P302-HW, LC-LC-S2-L2, de fibras óptico...
- Página 12 LTE 4G Modelo recomendado o Componente Fuente del componente Cantidad especificaciones recomendadas SmartLogger SmartLogger2000 Puede comprarse a Huawei Módulo de POE35-54A o POE85-56A Puede comprarse a Huawei SPD de PoE POE-2 Puede comprarse a Huawei EG860V2-C71 Puede comprarse a Huawei...
- Página 13 Modelo recomendado o especificaciones Fuente del Componente Cantidad recomendadas componente Cuando la tensión nominal de CA del lado de baja tensión del transformador tipo caja es inferior o igual a 500 V, la tensión nominal debe ser superior o igual a 500 V. Cuando la tensión nominal de CA del lado de baja tensión del transformador tipo caja es superior a 500 V e inferior o igual a 800 V, la tensión nominal debe ser superior o igual a 800...
-
Página 14: Montaje Sobre Pared
Instalación del SmartLogger Espacio para instalación (Unidad: mm) Montaje sobre pared Espacios libres para instalación Dimensiones del chasis (con orejetas de montaje) Montaje sobre riel guí a Dimensiones del chasis Espacios libres para instalación (con ménsulas de montaje de riel guí a) -
Página 15: Modo De Instalación
Modo de instalación Montaje sobre pared Instale el SmartLogger en una pared plana que tenga la suficiente resistencia para sostenerlo firmemente. Anclaje de tornillos para la instalación sobre pared: (1) Tornillo de rosca cortante ST3.5 (2) Arandela (3) Manguito de expansión 1. - Página 16 4. Ajuste los tornillos de rosca cortante con un destornillador de torque. Montaje sobre riel guí a Huawei no proporciona el riel guí a del SmartLogger. Si el cliente opta por este modo de instalación, debe preparar un riel guí a estándar de 35 mm.
-
Página 17: Instalación Del Cable De Tierra
SPD de señales RS485, consulte las secciones 15.6 "¿Cómo instalar el SPD de señales RS485? y 15.7 "¿Cómo conectar el SPD de señales RS485? Si el SmartLogger2000-10-C/11-C se conecta a un dispositivo a través del puerto COM, no es ... -
Página 18: Definiciones De Puertos
Definiciones de puertos Para obtener las definiciones de los puertos de comunicación de los dispositivos, como el eMI, el medidor de potencia y el transformador tipo caja, consulte los documentos que se entregan con los dispositivos. Cuando conecte los cables, asegúrese de conectar RS485+ al puerto COM+ del SmartLogger y RS485–... -
Página 19: Puerto De Red Rj45 (Sun2000)
Regleta de conexión tipo 2 (SUN2000) Definición del N.° Función puerto Señal diferencial RS485A, RS485A IN RS485 con signo positivo Señal diferencial RS485A, RS485A OUT RS485 con signo positivo Señal diferencial RS485B, RS485B IN RS485 con signo negativo Señal diferencial RS485B, RS485B OUT RS485 con signo negativo Puerto de red RJ45 (SUN2000) - Página 20 1. Extraiga una longitud adecuada de la 2. Extraiga la regleta de conexión del puerto capa de aislamiento y del blindaje de COM del SmartLogger. acero de ambos extremos del cable usando un pelacables. Unidad: mm Extraiga la regleta de conexión con un destornillador de cabeza plana.
-
Página 21: Conexión De Muchos Dispositivos
SUN2000 a través de un cable de alimentación de CA. 2. Si el SmartLogger2000-10-C se comunica con el SUN2000 a través de PLC (MBUS), cada SmartLogger2000-10-C se puede conectar a un máximo de 80 SUN2000 a través de un puerto de CA y se puede conectar a un máximo de 150 SUN2000 a través de puertos de CA y COM... - Página 22 Antes de conectar el cable de alimentación de CA, asegúrese de que el switch de enlace ascendente del cable de alimentación de CA esté apagado. 1. Conecte un extremo del cable de alimentación de CA entregado a un MCB. 2. Conecte los terminales AC1 y AC2 del otro extremo del cable a los puertos AC1 y AC2 del SmartLogger respectivamente.
- Página 23 Conexión de un cable al puerto DI NOTA 1. En Alemania y otros lugares de Europa, se usa un receptor de control de rizado para convertir una señal de planificación de red eléctrica en una señal de contacto seco, donde se necesita un contacto seco.
-
Página 24: Conexión De Cables Al Puerto Ai
4. Conecte el cable pelado a la regleta de conexión del puerto DI en el SmartLogger. 5. Inserte la regleta de conexión en el puerto DI del SmartLogger. Conexión de cables al puerto AI 1. El EMI usado en Europa y en el Sudeste Asiático está compuesto por sensores que deben conectarse al SmartLogger de forma independiente. -
Página 25: Conexión De Cables Al Puerto Pt
1. El EMI usado en Europa y en el Sudeste Asiático está compuesto por sensores que deben conectarse al SmartLogger de forma independiente. 2. El SmartLogger2000-10-C/11-C puede conectarse a un sensor de temperatura PT100/PT1000 mediante un puerto PT. 3. Si el puerto AI tiene un sensor de temperatura conectado, el puerto PT puede reservarse. -
Página 26: Conexión De Fibra Óptica Al Puerto Óptico Ethernet
1. Conecte un extremo del cable de red entregado al puerto Ethernet eléctrico de un dispositivo. 2. Conecte el otro extremo del cable de red al puerto ETH1 o ETH2 del SmartLogger. Conexión de fibra óptica al puerto óptico Ethernet El SmartLogger puede conectarse a dispositivos tales como un ATB a través de fibras ópticas. -
Página 27: Comprobación De La Instalación
Comprobación de la instalación Resultado de la N.° Comprobación comprobación □ Sí □ No El SmartLogger está instalado de forma adecuada. Todos los cables están conectados de forma adecuada, sin circuitos □ Sí □ No abiertos ni cortocircuitos. Los puertos no usados (como el RF1, RF2, el puerto óptico Ethernet y □... -
Página 28: Indicadores Led (De Izquierda A Derecha)
Inicie sesión en la interfaz de usuario Web integrada o la aplicación del SmartLogger para ver el estado de operación y las conexiones del dispositivo. Para obtener información detallada, consulte el Manual del usuario del SmartLogger2000 o el Manual del usuario de la aplicación SUN2000. -
Página 29: Indicadores De Los Puertos Ópticos
Indicadores de los puertos ópticos 13.3 Indicador Estado Significado No hay módulos ópticos Verde y amarillo apagados insertados en el puerto óptico Ethernet. Verde encendido sin parpadear y amarillo Se está estableciendo el parpadeando rápidamente (1) Puerto (encendido durante 0,1 enlace de fibra. -
Página 30: Conexión De La Aplicación Sun2000
2. Sistema operativo del teléfono móvil: Android 4.0 o posterior e iOS 7.0 o posterior. 3. Si desea descargar el paquete de software de la aplicación SUN2000 disponible para Android, acceda a la tienda de aplicaciones de Huawei (http://appstore.huawei.com) o Google Play (https://play.google.com) y busque SUN2000. -
Página 31: Cómo Configurar El Factor De Moneda
NA. Si no hay planificació n de potencia reactiva, se muestra PF = NA. Si desea obtener información acerca de las operaciones relacionadas con la planificación de la red eléctrica, consulte el Manual del usuario del SmartLogger2000. 5. Los parámetros pueden modificarse en función de los requisitos del sitio. Para obtener información detallada sobre la configuració... - Página 32 3. Compruebe si el cable de alimentación está enchufado en una toma de CA. 4. Reemplace el adaptador de alimentación. 5. Comuní quese con el proveedor o la asistencia técnica de Huawei. Error de comunicación en la conexión en red RS485.
-
Página 33: Conexión Del Cable De Tierra
¿Cómo debe instalarse la SPD de señal RS485? 15.6 1. En el controlador de arreglo inteligente que viene integrado con el SmartLogger2000-10/10- B/11-B, la SPD de señal RS485 viene instalada de fábrica. En un controlador de arreglo no inteligente, se recomienda una SPD de señal RS485 si el SmartLogger2000-10/10-B/11-B se conecta a un dispositivo para exteriores a través del puerto COM con el fin de mejorar la... -
Página 34: Conexión Del Cable De Comunicación
Conexión del cable de comunicación Puerto de protección Puerto contra Puerto de contra Función sobrecorrient Función protección sobrecorriente RS485 Señal diferencial Señal diferencial RS485A, RS485 RS485A, RS485 Puerto 1 de con signo positivo con signo positivo protección contra Señal diferencial sobrecorriente Señal diferencial RS485B, RS485... - Página 35 3. Conecte el otro extremo del cable al puerto de protección del SPD de señales RS485. Compruebe que el puerto COM+ del SmartLogger se conecte al puerto de protección 2 u 8 del SPD de señales RS485, y que el puerto COM- del SmartLogger se conecte al puerto de protección 6 o 12 del SPD de señales RS485.
