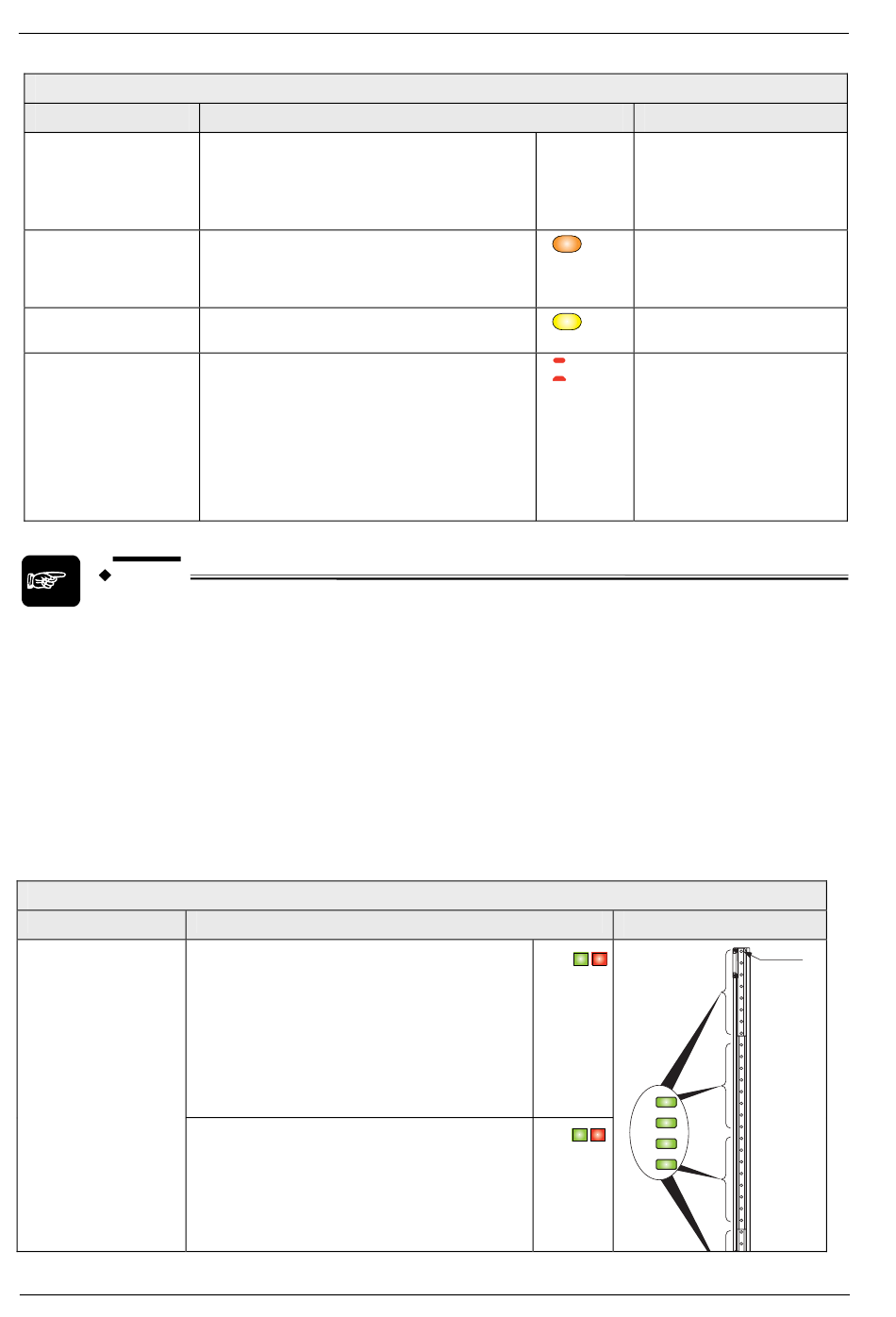

Antes de Utilizar este Dispositivo
Función
Indicador de
parada de la
emisión [HALT]
(naranja)
Indicador de fallo
[FAULT] (amarillo)
Indicador de
configuración de
función [SETTING]
(rojo)
NOTA
1. Puesto que el color del indicador de operación varía dependiendo del
estado a ON o a OFF de la salida (OSSD 1, OSSD 2), en la SF2B está
impreso "OSSD".
2. La salida (OSSD 1, OSSD 2) pasa de OFF a ON con el "100% de la
intensidad de luz recibida".
3. La expresión "cuando se interrumpe el haz" se refiere a que algún
obstáculo se encuentra dentro del área de detección.
En la SF2B está marcada la descripción que aparece entre [ ].
Función
Indicador de
alineación de
haces (rojo/verde)
[RECEPTION]
12
Descripción
Cuando se produce un error en el emisor:
parpadea en rojo.
Cuando el emisor funciona correctamente:
Se ilumina en verde.
Cuando se detiene la emisión de luz: se
ilumina
Cuando se emite luz: OFF
Cuando ocurre un fallo en el sensor: se
ilumina o parpadea
Sincronización con cable de 8 hilos:
Siempre a OFF
Sincronización por haz con cable de 4 hilos:
Si se selecciona la frecuencia de emisión 1:
Se ilumina una barra
Si se selecciona la frecuencia de emisión 2:
Se iluminan dos barras
Descripción
Común para el cable de 8 y de 4 hilos:
Cuando el bloque de haces del extremo
superior recibe luz: se ilumina en color rojo
Cuando el haz del extremo superior recibe
luz: parpadea en rojo
Cuando la salida de control (OSSD 1,
OSSD 2) está a ON: se ilumina en color
verde
Común para el cable de 8 y de 4 hilos:
Cuando el bloque superior del medio recibe
luz: se ilumina en color rojo
Cuando la salida de control (OSSD 1,
OSSD 2) está a ON: se ilumina en color
verde
Emisor
Receptor
A
B
Barrera de Seguridad SF2B
Bloque
superior
A
B
C
D
