from machine import Pin
led = machine.Pin(18, Pin.OUT)
led.value(0)

EJEMPLO

A continuación, se presenta un esquema general del sistema. A modo de ejemplo se leerá una
entrada analógica, ADC0, de un potenciómetro que simulará el funcionamiento de un sensor
analógico, dicho valor será mostrado en una pantalla oled de 0,91" conectada al puerto I2C 1 y se
activaran los relés al superar los 20000 y 40000.
Materiales:
•
1 tarjeta RPIO
•
1 Raspberry pi pico
•
Cable USB A a micro USB B
•
Potenciómetro
•
Pantalla Oled I2C 0,91"
Luis Thayer Ojeda 0115 Of. 1105, Providencia, Santiago, Chile
+56 2 23339579 | www.mcielectronics.cl | info@mcielectronics.cl
Manual de Usuario
RPIO V1

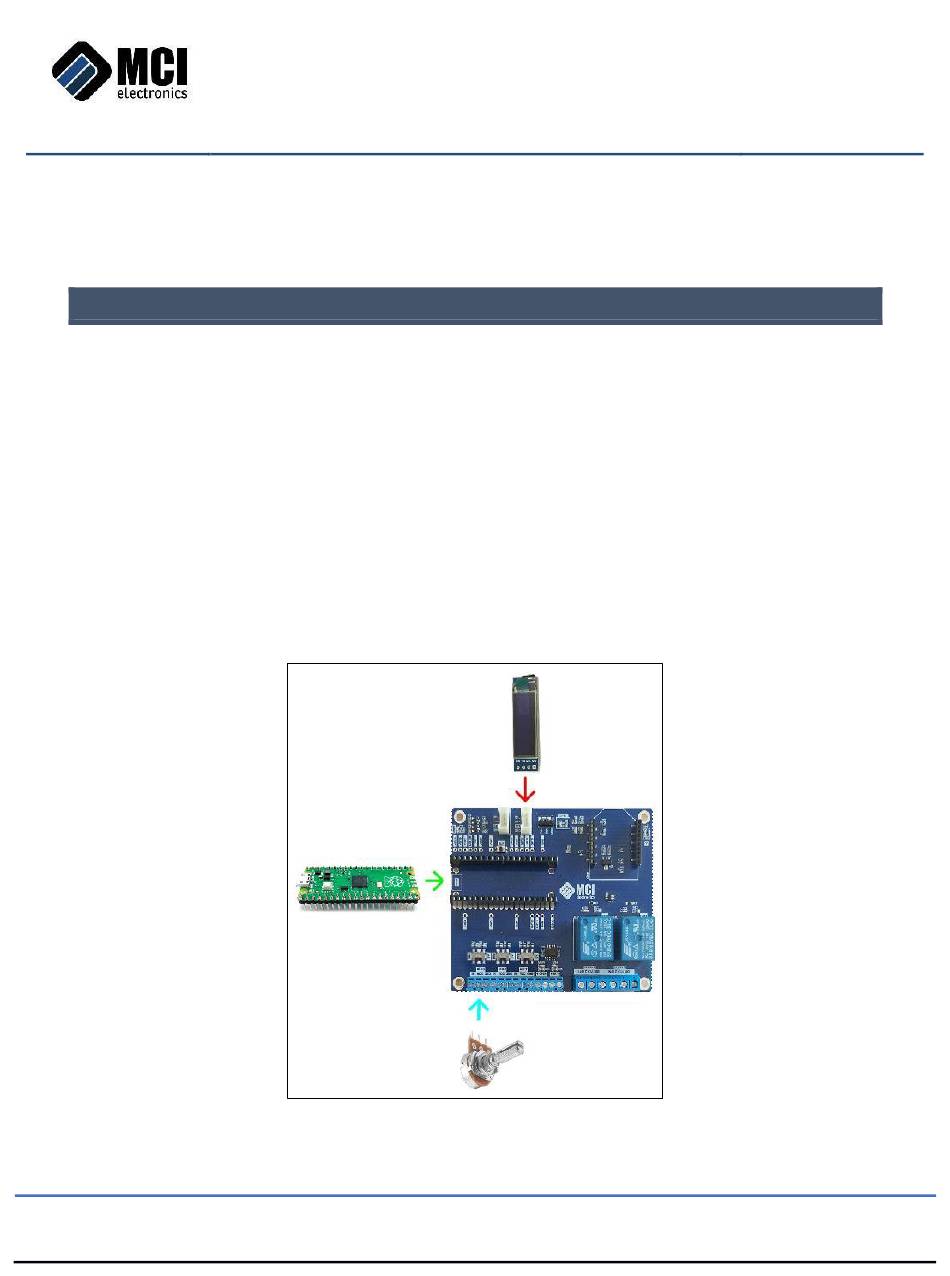

Figura 14. Esquema de ejemplo
