TREND IQ422 Instrucciones Instalación

Importante: Conserve estas instrucciones
Estas instrucciones las utilizará únicamente el
personal de servicio formado.
una forma no especificada en estas instrucciones, la protección
proporcionada por el equipo puede resultar dañada.
ÍNDICE
1 Contenido de la caja ................................................................. 1
2 Almacenaje ................................................................................ 1
3 Instalación ................................................................................. 1
1 CONTENIDO DE LA CAJA
3 INSTALACIÓN

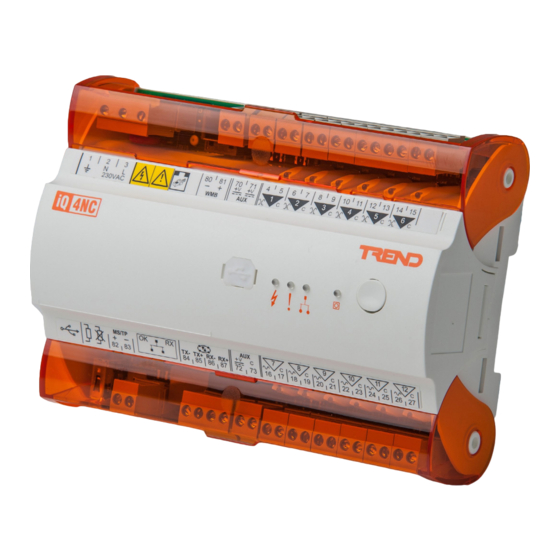

Etiquetas usadas en IQ422, IQ4NC/00, IQ4NC/12
Precaución, consulte la documentación
!
Precaución, posibilidad de descarga eléctrica
Conector de alimentación de entrada
1 2 3
N L
de 230 VCA (solo para ../230)
230VAC
Conector de la alimentación de entrada de 24 VCA
1 2 3
0V 24V
(solo para ../24VCA)
Puerto supervisor local RS-232
Nota: Este puerto proporciona alimentación al producto
SDU o RD conectado que se encuentra dentro de los
límites descritos en la norma EN60950-1 (tabla 2B).
Conector Wallbus
80 81
(ni IQ4NC/00/... ni IQ422/00/XNC/...)
Conectores de salida del suministro auxiliar
AUX
70 71
+V
+V +V C
(ni IQ4NC/00/... ni IQ422/00/XNC/...)
72 73
AUX
Conector de entrada universal
n n
1
(ni IQ4NC/00/... ni IQ422/00/XNC/...)
USB (para uso futuro)
Terminación de MS/TP (sólo se utiliza en IQ4NC)
o RS-485 (sólo se utiliza en IQ422/.../XNC/...)
Conector MS/TP (solo IQ4NC)
MS/TP
82 83
Conector RS-485
RS-485
(usado solo en IQ422/../XNC/.. e /INT)
82 83
Indicadores/conector Ethernet
Conector en lazo de corriente de Trend
(solo variantes de IQ4NC y ../LAN)
84 85 86 87
Controladores IQ422, IQ4NC/00, IQ4NC/12 Instrucciones de instalación - Montaje TG201264SPA Edición 12, 4 de febrero de 2020. Se aplica a la versión v4.30.
Instrucciones Instalación - Montaje
IQ422, IQ4NC/00, IQ4NC/12
Si el equipo se utiliza de
IQ422, IQ4NC/00, IQ4NC/12
Instrucciones de instalación
- Montaje (TG201264)
Controladores
GB DE DK ES
PL
IT NL NO
https://partners.trendcontrols.com
4 Extraer del carril DIN .............................................................. 11
5 Mantenimiento de campo ........................................................ 11
7 Acuerdo de licencia de usuario final ....................................... 12
6 Eliminación .............................................................................. 12
2 ALMACENAJE
-25 °C +60 °C
(-13 °F)
(+140 °F)
H O
Nota: Para temperaturas por debajo de 0 °C (32 °F), asegúrese de que
no haya condensación en la unidad o en su interior.
Se recomienda que la instalación sea conforme a las prácticas
de seguridad en instalaciones eléctricas a nivel local (p. ej., el
Memorando HSE de orientaciones sobre electricidad dentro de
la normativa laboral, de 1989, Código eléctrico nacional de
los EE. UU.).
Los dispositivos conectados se deben aislar de la red eléctrica con
aislamiento reforzado.
ADVERTENCIA:
La extracción de la tapa puede
exponerle a tensiones peligrosas.
ADVERTENCIA:
: Para reducir el riesgo de descarga
eléctrica o incendio, no interconecte la salida de diferentes
circuitos de Clase 2.
Conector de la salida analógica
C
(ni IQ4NC/00/... ni IQ422/00/XNC/...)
Puerto local de ingeniería USB
Indicador de encendido
Indicador de Watchdog
Indicador de LAN OK
Indicador y botón de servicio
FI FR
SE
RU
0 90 % HR
