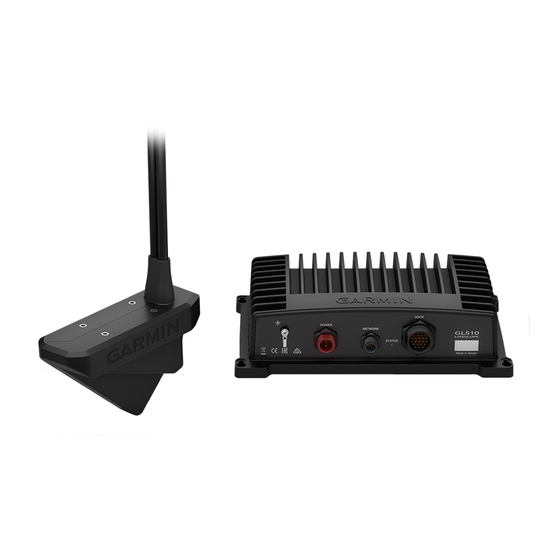

PANOPTIX
INSTRUCCIONES DE
INSTALACIÓN
Información importante sobre seguridad
ADVERTENCIA
Consulta la guía Información importante sobre el producto y tu
seguridad que se incluye en la caja del plotter y en la que
encontrarás avisos e información importante sobre el producto.
Tú eres el responsable del uso seguro y prudente de la
embarcación. La sonda es una herramienta que te hace
conocer mejor las aguas sobre las que se desplaza la
embarcación. No te exime de la responsabilidad de observar las
aguas alrededor de la embarcación mientras navegas.
Si no se siguen estas instrucciones durante la instalación o
mantenimiento de este equipo, se podrían llegar a producir
daños personales o materiales.
Utiliza siempre gafas de seguridad, un protector de oídos y una
máscara antipolvo cuando vayas a realizar orificios, cortes o
lijados.
Al realizar orificios o cortes, comprueba siempre lo que hay al
otro lado de la superficie.
Para obtener un rendimiento óptimo y evitar daños en la
embarcación, debes instalar el dispositivo Garmin
con estas instrucciones.
Lee todas las instrucciones de instalación antes de proceder a
la misma. Si tienes dificultades durante la instalación, visita
support.garmin.com
para obtener más información.
Registrar el dispositivo
Completa hoy mismo el registro en línea y ayúdanos a ofrecerte
un mejor servicio. Guarda la factura original o una fotocopia en
un lugar seguro.
1
Visita my.garmin.com/registration.
2
Inicia sesión en tu cuenta de Garmin.
Actualizar el software
Cuando instales este dispositivo, debes actualizar el software.
Si tu plotter Garmin dispone de tecnología Wi‑Fi
actualizar el software mediante la aplicación ActiveCaptain
un dispositivo compatible Android
dispone de tecnología Wi‑Fi, deberás actualizar el software
mediante una tarjeta de memoria y un ordenador Windows
Para obtener más información, visita support.garmin.com.
Herramientas necesarias
• Taladro
5
• Brocas de 4 mm (
/
in) y 3,2 mm (
32
• Cinta adhesiva protectora
• Destornillador Phillips del n.º 2
• Sellador marino
• Broca de corona de 32 mm (1
• Bridas (opcional)
LIVESCOPE
™
ATENCIÓN
AVISO
de acuerdo
®
, deberás
®
o Apple
. Si tu plotter no
™
®
1
/
in)
8
1
/
in) (opcional)
4
Especificaciones de montaje
• Para que el modo seleccionado funcione adecuadamente,
™
debes colocar el transductor en el ángulo correcto.
• Instala el módulo de sonda en una ubicación con ventilación
apropiada donde no quede expuesto a temperaturas
extremas.
• No es recomendable montar el transductor en una ubicación
en la que pueda resultar dañado por las maniobras de
botadura, remolcado o almacenamiento.
• No es recomendable montar el transductor detrás de tracas,
puntales, racores, puertos de toma o descarga de agua,
transductores pasacascos o cualquier elemento que cree
burbujas de aire o provoque turbulencias. Las aguas
turbulentas pueden interferir en el haz de la sonda.
• Debes montar el transductor lo más cerca posible de la línea
de crujía de la embarcación.
• Cuando se instala más alejado del centro del espejo de
popa, un mayor pantoque puede hacer que el casco
interfiera en el haz de la sonda
opuesto de la embarcación no sea precisa
se muestra desde atrás.
• En las embarcaciones de un solo mecanismo impulsor, no
debes montar el transductor en la trayectoria de la hélice.
• En embarcaciones de doble mecanismo impulsor, debes
montar el transductor entre los mecanismos impulsores, si es
posible.
• Debes montar el módulo de sonda en una ubicación en la
que los LED sean visibles.
• Debes montar el módulo de sonda en una ubicación donde
los cables se puedan conectar fácilmente.
Instalación del transductor en un motor para
en
™
pesca de curricán
Montar los componentes del soporte de un motor
.
®
eléctrico de arrastre
1
Alinea la parte superior del transductor
superior del soporte
y que la detección del lado
. El transductor
con la parte
.
