Instalación de Fusible
Procedimientos de Preparación
Siga al pie de la letra las medidas de precaución que se
describieron con anterioridad en la página 7 para abrir
el seccionador interruptor que se relaciona con el (los)
fusible(s) afectado(s). En el caso de que los fusibles no
se estén utilizando en conjunto con un seccionador
interruptor, abra y bloquee el dispositivo de interrupción
de aguas arriba, y ponga una etiqueta de precaución
adecuada al dispositivo de interrupción de conforidad
con las prácticas de seguridad establecidas. Después,
abra la puerta del seccionador para tener acceso al (a los)
fusible(s).
Instalación de la Unidad de Relleno Fusible
Lleve a cabo las instrucciones para insertar las Unidades
de Relleno SM-4 y SM-5 nuevas en sus portafusibles
correspondientes, tal y como se describe en la hoja de
instrucciones que se proporciona con cada una de las
unidades de relleno.
Instalación de Fusible sobre su Montaje
Para Fusibles de Potencia SM-4Z con capacidad
de 4.8 kV hasta 25 kV; y para Fusibles de Potencia
SM-5S con capacidad de 4.16 kV hasta 13.8 kV:
Los siguientes pasos son para instalar portafucibles:
PASO 1. Para insertar los Portafusibles SM-4Z en la
bisagra, utilice una pértiga universal
esté equipada con Grappler Handling™
Coloque el cono del gancho manipulador
Grappler en el anillo de tiro del fusible y coloque
el portafusible en las puntas del gancho
manipulador Grappler. Ver Figura 2. En el caso
de los Portafusibles SM-5S, utilice una pértiga
univeral que esté equipada con unas Pinzas
Grandes de S&C
alrededor de la parte inferior del tubo
portafusible y apriete la pinza para que quede
bien afianzada. Ver Figura 3.
PASO 2. Agarre la pértiga universal con las dos
manos (a
aproximada de 2 pies (61 cm)), teniendo una de
las manos en el extremo de la pértiga en posición
diametralmente opuesta a la herramienta de
manipulación. Levante el portafusible y bájelo a
su bisagra correspondiente. Asegúrese que el
portafusible quede bien empotrado en su
bisagra, y luego desenganche la herramienta de
manipulación del portafusible. De manera
alternativa, podrá analizar los contactos del
montaje del fusible para determinar su nivel de
tensión y luego
conexiones de tierra que estén conectadas
correctamente a los contactos del montaje del
fusible del lado de la fuente y del lado de la carga,
después de lo cual el portafusible se podrá
insertar en la bisagra de manera manual,
utilizando guantes aisladores de hule.
● Se recomienda utilizar una pértiga universal de 11/2 de pulgada
(38 mm) de ancho y por lo menos 6 pies (183 cm) de longitud, (Número
de Catálogo de S&C 4202R2-E o su equivalente) .
Número de Catálogo de S&C 4423 .
■
▲ Número de Catálogo de S&C 4410R3 .
8 Hoja de Instrucciones de S&C 252-506S
●
. Coloque las Pinzas Grandes
▲
una distancia separada
aterrizarlos utilizando

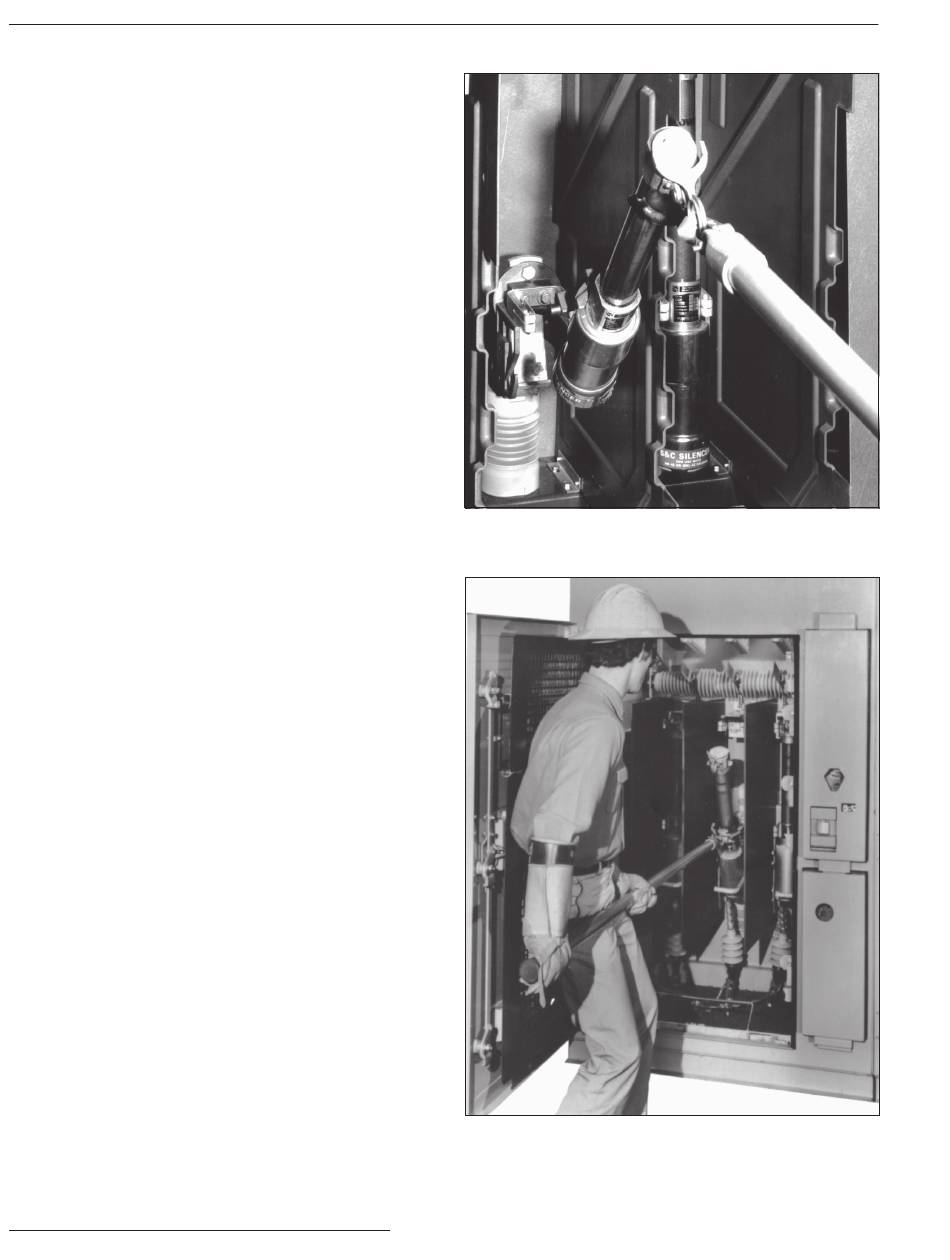

Figura 2. Instalación (o extracción) de un Portafusible SM-4Z
utilizando un Gancho Manipulador Grappler.
que
.
■
Figura 3. Instalación (o extracción) de un Portafusible SM-5S
utilizando las Pinzas Grandes.
