Lea cuidadosamente este instructivo antes de hacer la instalación
Este instructivo aplica al producto en cualquier acabado
El producto ilustrado puede sufrir cambios de
aspecto como resultado de la mejora continua
a la que está sujeto.
Hola soy Fluxy te
ayudaré a instalar
tu producto.
Servicio técnico al 01800 909 2020
servicio.tecnico@helvex.com.mx
Centro de capacitación
01 (55) 53-33-94-00
INSTRUCTIVO
DE INSTALACIÓN
Y OPERACIÓN

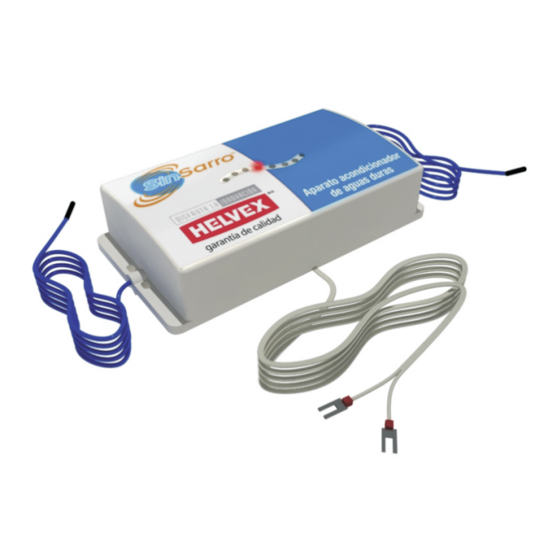

SS-1
Acondicionador
de Aguas Duras
Publicidad
Tabla de contenido
Manuales relacionados para Helvex SS-1
Resumen de contenidos para Helvex SS-1
- Página 1 INSTRUCTIVO DE INSTALACIÓN Y OPERACIÓN Lea cuidadosamente este instructivo antes de hacer la instalación Este instructivo aplica al producto en cualquier acabado SS-1 Acondicionador Hola soy Fluxy te ayudaré a instalar de Aguas Duras tu producto. El producto ilustrado puede sufrir cambios de aspecto como resultado de la mejora continua a la que está...
-
Página 2: Herramienta Requerida
Datos Técnicos Requerida pinzas de corte Producto: Acondicionador de Aguas Duras Marca: Helvex Modelo: SS-1 Tensión de Alimentación: 18 Vca destornillador Consumo de Energía: 5 W Entrada: 120 Vca / 60 Hz / 0,15A Salida : 18,8 Vca, 13,5 VA... -
Página 3: Diagrama De Instalación
Diagrama de Instalación Se recomienda instalar el aparato acondicionador después del último depósito de agua (cisterna, contenedor, tinaco, etc.), no se debe colocar a la intemperie. cubierta casa Áreas de edificios Empleo Instale el acondicionador a 3 metros de distancia de cualquier aparato receptor (radio, televisión, teléfono) para evitar interferencias. -
Página 4: Alternativas De Instalación
Alternativas de Instalación El acondicionador de aguas debe ser colocado en la tubería de suministro de agua de la casa o de el edificio, antes de que éste se ramifique a otras instalaciones como el calentador de agua y grifos de agua fria. Coloque su aparato acondicionador sobre la tubería de Ø... -
Página 5: Instalación General
Instalación General Fije el aparato acondicionador a la tubería con los sujetadores plásticos. Instale el acondicionador a 3 metros de distancia de cualquier aparato receptor (radio, televisión, teléfono) para evitar interferencias. Enrolle los cables de impulso alrededor de la tubería, para obtener mejores resultados se requiere un mínimo de 7 vueltas. - Página 6 Instalación General Sujete las puntas de los cables de impulso a la tubería con los sujetadores plásticos (incluidos) y corte el sobrante. tubería de alimentación Desenrosque los tornillos y Conecte el transformador a la conecte las zapatas y apriete. alimentación eléctrica. zapata Conecte a un contacto de 120...
-
Página 7: Principio De Operación
Instalación General Las luces indicadoras comenzarán a parpadear en serie, lo cual indica que ya se encuentra operando. El acondicionador debe permanecer conectado al suministro de corriente eléctrica todo el tiempo. Principio de Operación El SINSARRO usa la tecnología del microprocesador para generar, en forma electrónica, ondas inaudibles que ayudan a disolver o a suspender las partículas de carbonato de calcio (sarro) en el agua. -
Página 8: Problemas Y Soluciones
5. Continúe con el mantenimiento normal o programado. Asesoría y Servicio Técnico HECHO servicio.tecnico@helvex.com.mx EN EUA LADA SIN COSTO 01-800-909-2020 1-08-0762-3 IMPORTADO POR: HELVEX, S.A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F . T els. (55) 53-33-94-00...
