Cambio De Fuelle - Binks 104205 Manual De Mantenimiento

ELEMENTO PIEZA N.º
1 502769
2 502382
2
77-3244 R1.1

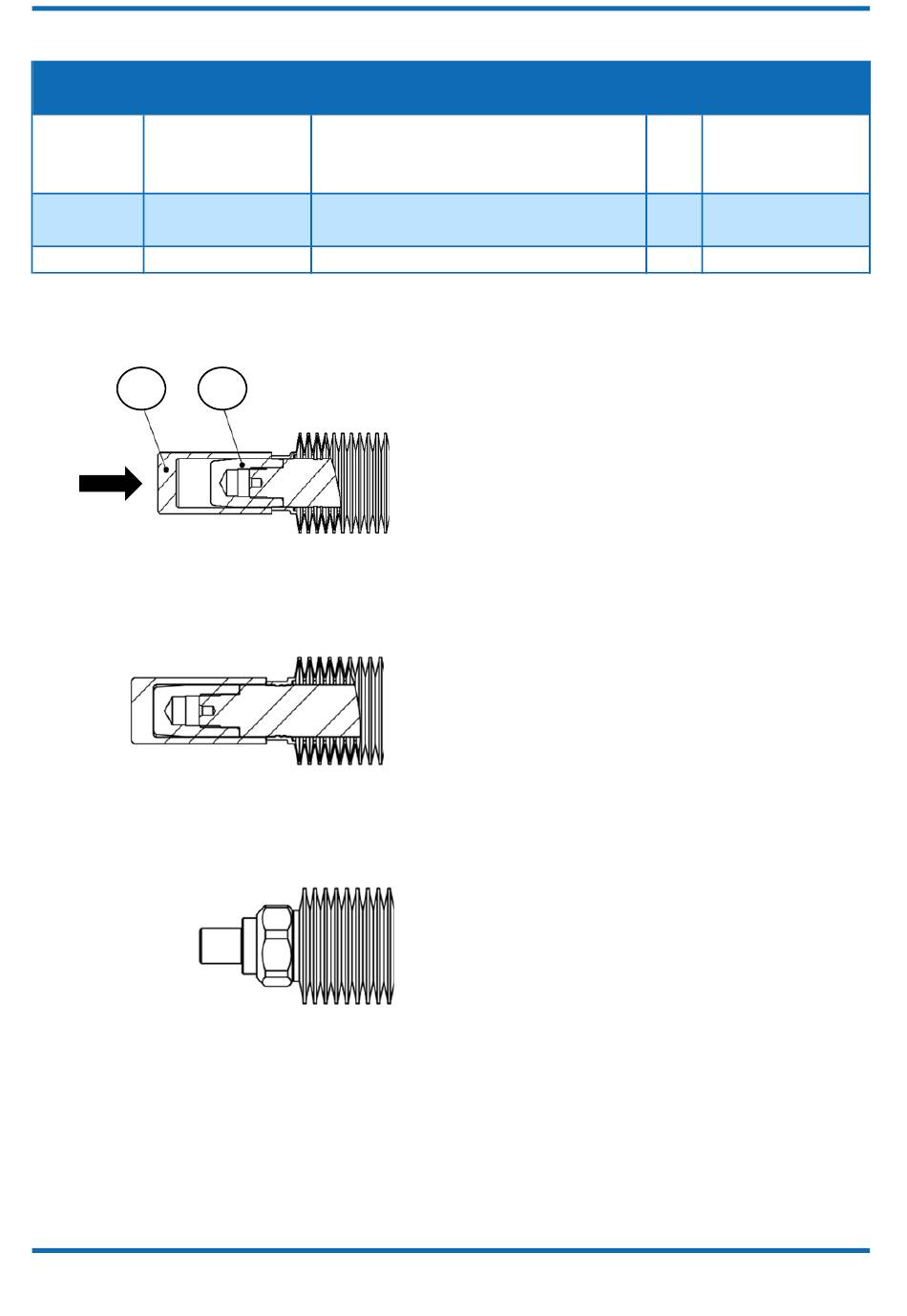

Cambio de fuelle

Herramienta de posicionamiento de fuelle
Espita del conjunto del fuelle
1
DESCRIPCIÓN
Enroscar el elemento n.º 2 (espita) en el eje
del pistón.
Usando el elemento n.º 1, empuje el fuelle
sobre la espita hasta que encaje en la
ranura.
Untar Loctite 572 en la punta del fuelle y
enroscar la tuerca en el fuelle teniendo
cuidado de iniciar la rosca correctamente.
Sujetar el fuelle con la mano sin apretar y
apretar la tuerca con una llave de 1" A/F
hasta que la tuerca toque el hombro del
fuelle.
18/20
CTAD
OBSERVACIONES
.
1
1
