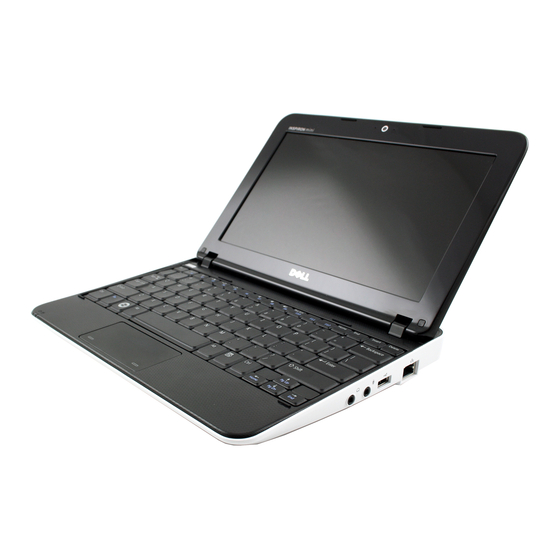

Manual de servicio de Dell™ Inspiron™ 1012
Antes de comenzar
Batería
Teclado
Módulo de memoria
Ensamblaje de la unidad de disco duro
Ensamblaje del reposamanos
Panel del botón de encendido
Módulo de superficie táctil
Tarjeta interna con tecnología inalámbrica Bluetooth®
Disipador de calor del procesador
Minitarjetas inalámbricas
Tarjeta aceleradora de vídeo
Cubierta de la bisagra
Notas, precauciones y avisos
NOTA:
una NOTA indica información importante que le ayuda a conseguir un mejor rendimiento de su ordenador.
PRECAUCIÓN: un mensaje de PRECAUCIÓN indica la posibilidad de daños en el hardware o la pérdida de datos si no se siguen las instrucciones.
AVISO:
un mensaje de AVISO indica un riesgo de daños materiales, lesiones o incluso la muerte.
La información contenida en este documento puede modificarse sin aviso previo.
© 2010 Dell Inc. Todos los derechos reservados.
Queda estrictamente prohibida la reproducción de estos materiales en cualquier forma sin la autorización por escrito de Dell Inc.
Marcas comerciales utilizadas en este texto: Dell, el logotipo de DELL e Inspiron son marcas comerciales de Dell Inc.; Bluetooth es una marca comercial registrada propiedad de
Bluetooth SIG, Inc. y que Dell utiliza bajo licencia; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y/o en
otros países.
Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a
cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
Modelo reglamentario serie P04T Tipo reglamentario P04T001
Enero de 2010 Rev. A00
Pantalla
Módulo de la cámara
Altavoces
Soportes
Placa de E/S
Panel de indicadores luminosos de estado
Placa base
Conector del adaptador de CA
Batería de tipo botón
Panel de la tarjeta SIM
Actualización del BIOS
Publicidad
Tabla de contenido
Manuales relacionados para Dell Inspiron 1012
Resumen de contenidos para Dell Inspiron 1012
- Página 1 Bluetooth SIG, Inc. y que Dell utiliza bajo licencia; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y/o en otros países. Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 2: Extracción De La Batería
Regresar a la página de contenido Batería Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la batería Colocación de la batería AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en el ordenador, utilice únicamente la batería diseñada específicamente para este ordenador Dell. No utilice baterías diseñadas para otros ordenadores Dell. Extracción de la batería ... -
Página 3: Antes De Comenzar
Regresar a la página de contenido Antes de comenzar Manual de servicio de Dell™ Inspiron™ 1012 Herramientas recomendadas Apagado del ordenador Antes de trabajar en el interior del ordenador En este manual se describen los procedimientos para extraer e instalar los componentes del ordenador. A menos que se señale lo contrario, cada procedimiento asume que existen las siguientes condiciones: Ha realizado los pasos descritos en el apartado Apagado del ordenador y en el apartado Antes de trabajar en el interior del ordenador. - Página 4 1. Asegúrese de que la superficie de trabajo sea llana y esté limpia para evitar que se raye la cubierta del ordenador. 2. Apague el ordenador (consulte el apartado Apagado del ordenador). PRECAUCIÓN: para desenchufar un cable de red, desconéctelo primero del ordenador y, a continuación, del dispositivo de red. 3. Desconecte todos los cables telefónicos o de red del ordenador. 4. Presione y expulse las tarjetas instaladas del lector de tarjetas multimedia 3 en- 1. 5. Desconecte su ordenador y todos los dispositivos conectados de las tomas de alimentación eléctrica. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador.
-
Página 5: Actualización Del Bios
Regresar a la página de contenido Actualización del BIOS Manual de servicio de Dell™ Inspiron™ 1012 1. Encienda el ordenador. 2. Vaya a la dirección support.dell.com/support/downloads. 3. Busque el archivo de actualización de BIOS de su ordenador: NOTA: la Etiqueta de servicio del ordenador se encuentra en la parte inferior del ordenador. Si tiene la Etiqueta de servicio del ordenador: a. Haga clic en Enter a Service Tag (Introducir una Etiqueta de servicio). -
Página 6: Tarjeta Interna Con Tecnología Inalámbrica Bluetooth
Regresar a la página de contenido Tarjeta interna con tecnología inalámbrica Bluetooth® Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la tarjeta Bluetooth Colocación de la tarjeta Bluetooth AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. - Página 7 5. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 6. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). 7. Vuelva a colocar la batería (consulte el apartado Colocación de la batería). PRECAUCIÓN: antes de encender el ordendor, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del ordenador. Si no lo hace, el ordenador podría llegar a estropearse. Regresar a la página de contenido ...
-
Página 8: Extracción Del Módulo De La Cámara
Regresar a la página de contenido Módulo de la cámara Manual de servicio de Dell™ Inspiron™ 1012 Extracción del módulo de la cámara Colocación del módulo de la cámara AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. - Página 9 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Use las marcas de alineación para colocar el módulo de la cámara en la cubierta de la pantalla. 3. Adhiera el módulo de la cámara en su posición. 4. Conecte el cable de la cámara al conector del módulo de la cámara. 5. Vuelva a colocar el bisel de la pantalla (consulte el apartado Colocación del bisel de la pantalla). 6. Vuelva a colocar el ensamblaje de la pantalla (consulte el apartado Colocación del ensamblaje de la pantalla). ...
-
Página 10: Extracción De La Batería De Tipo Botón
Regresar a la página de contenido Batería de tipo botón Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la batería de tipo botón Colocación de la batería de tipo botón AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 11: Extracción Del Disipador De Calor Del Procesador
Regresar a la página de contenido Disipador de calor del procesador Manual de servicio de Dell™ Inspiron™ 1012 Extracción del disipador de calor del procesador Colocación del disipador de calor del procesador AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordendor Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. AVISO: si saca el disipador de calor del procesador del ordendor mientras está aún caliente, no toque la carcasa de metal del disipador de calor. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). ... - Página 12 NOTA: la almohadilla térmica original se puede reutilizar si se vuelve a instalar el disipador de calor original. Si se vuelve a colocar el disipador de calor, utilice la almohadilla térmica del kit para asegurarse de que se consigue la conductividad térmica. 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Presione la tarjeta aceleradora de vídeo hacia el interior de la ranura y coloque el disipador de calor del procesador en la placa base. 3. Alinee los dos tornillos cautivos del disipador de calor del procesador con los agujeros para tornillos de la placa base y, a continuación, apriete los dos tornillos. 4. Vuelva a colocar el ensamblaje del reposamanos (consulte el apartado Colocación del ensamblaje del reposamanos). 5. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). ...
-
Página 13: Extracción Del Conector Del Adaptador De Ca
Regresar a la página de contenido Conector del adaptador de CA Manual de servicio de Dell™ Inspiron™ 1012 Extracción del conector del adaptador de CA Colocación del conector del adaptador de CA AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... -
Página 14: Colocación Del Conector Del Adaptador De Ca
Colocación del conector del adaptador de CA 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Coloque el conector del adaptador de CA en la base del ordenador. 3. Pase el cable del conector del adaptador de CA por la guía de colocación. 4. Vuelva a colocar la placa de E/S (consulte el apartado Colocación de la placa de E/S). ... -
Página 15: Extracción Del Ensamblaje De La Pantalla
Regresar a la página de contenido Pantalla Manual de servicio de Dell™ Inspiron™ 1012 Ensamblaje de la pantalla Bisel de la pantalla Panel de la pantalla Cable de la pantalla Soporte del panel de la pantalla AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en ... - Página 16 1 Tornillo 8. Abra la pantalla. NOTA: tome las medidas de precaución correspondientes para abrir la pantalla con cuidado. 9. Tenga en cuenta la colocación de los cables de antena de la minitarjeta y extráigalos de las guías de colocación del ordenador. 10. Desconecte los cables de antena de la minitarjeta. 11. Desconecte el cable de la pantalla del conector de la placa base. 12. Extraiga el tornillo de toma a tierra del cable de la pantalla. ...
-
Página 17: Colocación Del Ensamblaje De La Pantalla
1 Tornillo 14. Levante el ensamblaje de la pantalla para separarlo del ordenador. Colocación del ensamblaje de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Ponga el ensamblaje de la pantalla en su posición y coloque el tornillo que fija el ensamblaje a la base del ordenador. 3. Vuelva a colocar el tornillo de toma a tierra del cable de la pantalla. ... -
Página 18: Colocación Del Bisel De La Pantalla
1 Tornillos (2) 2 Almohadillas de goma (2) 3 Bisel de la pantalla 6. Retire el bisel de la pantalla. Colocación del bisel de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee el bisel de la pantalla por encima del panel de la pantalla y ajústelo en su sitio con cuidado. ... -
Página 19: Colocación Del Panel De La Pantalla
1 Conector del cable de la cámara 5. Extraiga los cuatro tornillos que fijan el panel de la pantalla a la cubierta de la pantalla. 6. Levante el panel de la pantalla para sacarlo de la cubierta de la pantalla. ... -
Página 20: Extracción Del Cable De La Pantalla
Cable de la pantalla Extracción del cable de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Extraiga el ensamblaje de la pantalla (consulte el apartado Extracción del ensamblaje de la pantalla). 3. Extraiga el bisel de la pantalla (consulte el apartado Extracción del bisel de la pantalla). ... -
Página 21: Extracción Del Soporte Del Panel De La Pantalla
Extracción del soporte del panel de la pantalla 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Extraiga el ensamblaje de la pantalla (consulte el apartado Extracción del ensamblaje de la pantalla). 3. Extraiga el bisel de la pantalla (consulte el apartado Extracción del bisel de la pantalla). 4. -
Página 22: Extracción Del Ensamblaje De La Unidad De Disco Duro
PRECAUCIÓN: cuando desconecte un cable, tire de su conector o de su lengüeta de tiro, y no del cable mismo. Algunos cables tienen conectores con lengüetas de bloqueo; si va a desconectar un cable de este tipo, antes presione las lengüetas de bloqueo. Cuando separe conectores, manténgalos alineados para evitar doblar las patas de conexión. Además, antes de conectar un cable, asegúrese de que los dos conectores estén orientados y alineados correctamente. NOTA: Dell no garantiza la compatibilidad ni proporciona soporte para las unidades de disco duro de otros fabricantes. NOTA: si va a instalar una unidad de disco duro desde un recurso que no sea de Dell, tendrá que instalar un sistema operativo, controladores y utilidades en la nueva unidad de disco duro (consulte la Guía tecnológica de Dell). Extracción del ensamblaje de la unidad de disco duro ... -
Página 23: Colocación Del Ensamblaje De La Unidad De Disco Duro
7. Vuelva a colocar el tornillo que fija el ensamblaje del disco duro a la base del ordenador. 8. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). 9. Vuelva a colocar la batería (consulte el apartado Colocación de la batería). PRECAUCIÓN: antes de encender el ordenador, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del ordenador. Si no lo hace, el ordenador podría llegar a estropearse. 10. Instale el sistema operativo en el ordenador, según sea necesario (consulte “Restauración del sistema operativo” en la Guía de instalación). 11. Instale los controladores y las utilidades para el ordenador, según sea necesario. Para obtener más información, consulte la Guía tecnológica de Dell. Regresar a la página de contenido ... -
Página 24: Extracción De La Cubierta De La Bisagra
Regresar a la página de contenido Cubierta de la bisagra Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la cubierta de la bisagra Colocación de la cubierta de la bisagra AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... -
Página 25: Colocación De La Cubierta De La Bisagra
1 Punta trazadora de plástico 2 Cubierta de la bisagra 6. Levante la cubierta de la bisagra para sacarla del ordenador. Colocación de la cubierta de la bisagra 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee las lengüetas de la cubierta de la bisagra con las ranuras de la base del ordenador y encaje la cubierta en su sitio. 3. Déle la vuelta al ordenador y vuelva a colocar los dos tornillos que fijan la cubierta de la bisagra a la base del ordenador. ... -
Página 26: Extracción De La Placa De E/S
Regresar a la página de contenido Placa de E/S Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la placa de E/S Colocación de la placa de E/S AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 27: Colocación De La Placa De E/S
1 Cable del panel de indicadores luminosos de estado 13. Extraiga el tornillo que fija la placa de E/S a la base del ordenador. 1 Placa de E/S 2 Tornillo 14. Levante la placa de E/S y tire suavemente de sus conectores para sacarlos de la base del ordenador. Colocación de la placa de E/S ... -
Página 29: Extracción Del Teclado
Regresar a la página de contenido Teclado Manual de servicio de Dell™ Inspiron™ 1012 Extracción del teclado Colocación del teclado AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 30: Colocación Del Teclado
1 Lengüetas del teclado (4) 2 Teclado 8. Suelte los seguros del conector del cable del teclado y desconecte el cable del teclado del conector de la placa base. 1 Cable del teclado 2 Seguros del conector del cable del teclado (2) ... - Página 31 ...
-
Página 32: Panel De Indicadores Luminosos De Estado
Regresar a la página de contenido Panel de indicadores luminosos de estado Manual de servicio de Dell™ Inspiron™ 1012 Extracción del panel de indicadores luminosos de estado Colocación del panel de indicadores luminosos de estado AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no ... - Página 33 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee el agujero para tornillos y la muesca del panel de indicadores luminosos de estado con el orificio para tornillos y la lengüeta de la base del ordenador, respectivamente. 3. Vuelva a colocar el tornillo que fija el panel a la placa base. 4. Conecte el cable del panel de indicadores luminosos de estado al conector del panel de E/S y presione la lengüeta de bloqueo para fijar el cable del panel de indicadores luminosos de estado. ...
-
Página 34: Extracción De Los Módulos De Memoria
PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. Puede aumentar la memoria del ordenador instalando módulos de memoria en la placa base. Consulte el apartado “Especificaciones básicas” de la Guía de instalación o las especificaciones detalladas que aparecen en la dirección support.dell.com\manuals para obtener información sobre el tipo de memoria compatible con el ordenador. NOTA: los módulos de memoria comprados a Dell están incluidos en la garantía del ordenador. Su ordenador dispone de un conector SODIMM al que el usuario puede acceder. Extracción de los módulos de memoria ... -
Página 35: Colocación Del Módulo De Memoria
1 Conector del módulo de memoria 2 Ganchos de fijación (2) 3 Módulo de memoria 8. Extraiga el módulo de memoria de su conector. Colocación del módulo de memoria 1. Alinee la muesca del módulo de memoria con la lengüeta del conector del módulo de memoria. 2. Introduzca el módulo firmemente en la ranura formando un ángulo de 45 grados y presiónelo hasta que encaje en su sitio. Si no oye un chasquido, extraiga el módulo de memoria y vuelva a instalarlo. NOTA: si el módulo de memoria no está instalado correctamente, es posible que el ordenador no se inicie. 1 Lengüeta Muesca 3 Conector del módulo de memoria 3. Deslice las lengüetas de la cubierta del módulo de memoria para introducirlas en las ranuras del ensamblaje del reposamanos. 4. Apriete el tornillo que fija la cubierta del módulo de memoria al ensamblaje del reposamanos. 5. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). ... - Página 36 Para confirmar la cantidad de memoria instalada en el ordenador: En Microsoft® Windows® XP Haga clic en Inicio ® Todos los programas ® Accesorios® Herramientas del sistema ® Dell System Information (Información del sistema Dell). En Microsoft Windows 7 Haga clic en Inicio ® Ayuda y soporte técnico® Dell System Information (Información del sistema Dell).
-
Página 37: Minitarjetas Inalámbricas
PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. NOTA: Dell no garantiza la compatibilidad ni proporciona asistencia para las minitarjetas de otros fabricantes. Si ha pedido una minitarjeta inalámbrica con su ordenador, ya estará instalada en él. Su ordenador admite dos ranuras para minitarjeta: Una ranura para minitarjeta de tamaño completo para la WWAN Una ranura para minitarjeta de tamaño medio para la WLAN NOTA: según la configuración del ordenador en el momento de su venta, es posible que la ranura para minitarjetas no tenga ninguna minitarjeta instalada. -
Página 38: Colocación De Las Minitarjetas
6. Vuelva a colocar el ensamblaje del reposamanos (consulte el apartado Colocación del ensamblaje del reposamanos). 7. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 8. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). 9. Vuelva a colocar la batería (consulte el apartado Colocación de la batería). PRECAUCIÓN: antes de encender el ordenador, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del ordenador. Si no lo hace, el ordenador podría llegar a estropearse. 10. Instale los controladores y las utilidades para el ordenador, según sea necesario. Para obtener más información, consulte la Guía tecnológica de Dell. - Página 39 NOTA: si va a instalar una tarjeta de comunicaciones que no sea de Dell, tiene que instalar las utilidades y controladores apropiados. Para obtener más información genérica acerca de los controladores, consulte la Guía tecnológica de Dell. Regresar a la página de contenido ...
-
Página 40: Extracción Del Ensamblaje Del Reposamanos
Regresar a la página de contenido Ensamblaje del reposamanos Manual de servicio de Dell™ Inspiron™ 1012 Extracción del ensamblaje del reposamanos Colocación del ensamblaje del reposamanos AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 41: Colocación Del Ensamblaje Del Reposamanos
1 Conector del cable del botón de encendido 2 Cable de la almohadilla de contacto 3 Tornillos (3) PRECAUCIÓN: separe con cuidado el ensamblaje del reposamanos de la base del ordenador para evitar que se dañe. 10. Con una punta trazadora de plástico, haga palanca para levantar el ensamblaje del reposamanos en el borde posterior y, después, saque el ensamblaje del reposamanos de la base del ordenador. 1 Ensamblaje del reposamanos 11. Levante el ensamblaje del reposamanos para sacarlo de la base del ordenador. Colocación del ensamblaje del reposamanos ... - Página 42 8. Déle la vuelta al ordenador y vuelva a colocar los cuatro tornillos que fijan el ensamblaje del reposamanos a la base del ordenador. 9. Vuelva a colocar la batería (consulte el apartado Colocación de la batería). PRECAUCIÓN: antes de encender el ordenador, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del ordenador. Si no lo hace, el ordenador podría llegar a estropearse. Regresar a la página de contenido ...
-
Página 43: Extracción Del Panel Del Botón De Encendido
Regresar a la página de contenido Panel del botón de encendido Manual de servicio de Dell™ Inspiron™ 1012 Extracción del panel del botón de encendido Colocación del panel del botón de encendido AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. - Página 44 3. Coloque el cable del botón de encendido en la guía de colocación del ensamblaje del reposamanos. 4. Gire y vuelva a colocar el ensamblaje del reposamanos (consulte el apartado Colocación del ensamblaje del reposamanos). 5. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 6. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). ...
-
Página 45: Panel De La Tarjeta Sim
Regresar a la página de contenido Panel de la tarjeta SIM Manual de servicio de Dell™ Inspiron™ 1012 Extracción del panel de la tarjeta SIM Colocación del panel de la tarjeta SIM AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. ... - Página 46 ...
-
Página 47: Extracción De Los Altavoces
Regresar a la página de contenido Altavoces Manual de servicio de Dell™ Inspiron™ 1012 Extracción de los altavoces Colocación de los altavoces AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. - Página 48 5. Vuelva a colocar el ensamblaje del reposamanos (consulte el apartado Colocación del ensamblaje del reposamanos). 6. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 7. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). ...
-
Página 49: Extracción Del Soporte Izquierdo
Regresar a la página de contenido Soportes Manual de servicio de Dell™ Inspiron™ 1012 Extracción del soporte izquierdo Colocación del soporte izquierdo Extracción del soporte derecho Colocación del soporte derecho AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 50: Colocación Del Soporte Izquierdo
Colocación del soporte izquierdo 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee las ranuras del soporte izquierdo con las marcas de alineación de la base del ordenador y ponga el soporte en su sitio. 3. Vuelva a colocar el tornillo que fija el soporte izquierdo a la base del ordenador. 4. Vuelva a colocar el ensamblaje de la pantalla (consulte el apartado Colocación del ensamblaje de la pantalla). ... -
Página 51: Colocación Del Soporte Derecho
Colocación del soporte derecho 1. Siga los procedimientos que se indican en el apartado Antes de comenzar. 2. Alinee las ranuras del soporte derecho con las marcas de alineación de la base del ordenador y ponga el soporte en su sitio. 3. Vuelva a colocar el tornillo que fija el soporte derecho a la base del ordenador. 4. Vuelva a colocar el ensamblaje de la pantalla (consulte el apartado Colocación del ensamblaje de la pantalla). ... -
Página 52: Extracción De La Placa Base
Regresar a la página de contenido Placa base Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la placa base Colocación de la placa base Introducción de la etiqueta de servicio en el BIOS AVISO: antes de trabajar en el interior del equipo, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 53: Colocación De La Placa Base
1 Conector del cable del adaptador de CA 2 Conector del cable del panel de la tarjeta SIM 3 Conector del cable de la placa de E/S 15. Extraiga los altavoces (consulte el apartado Extracción de los altavoces). 16. Extraiga el tornillo que fija la placa base a la base del ordenador. ... -
Página 54: Introducción De La Etiqueta De Servicio En El Bios
5. Vuelva a colocar el tornillo que fija la placa base a la base del ordenador. 6. Vuelva a colocar los altavoces (consulte el apartado Colocación de los altavoces). 7. Conecte el cable del conector del adaptador de CA, el cable del panel de la tarjeta SIM y el cable de la placa de E/S a sus conectores de la placa base. ... - Página 55 Bluetooth SIG, Inc. y que Dell utiliza bajo licencia; Microsoft y Windows son marcas comerciales o marcas comerciales registradas de Microsoft Corporation en Estados Unidos y/o en otros países. Este documento puede incluir otras marcas y nombres comerciales para referirse a las entidades que son propietarias de los mismos o a sus productos. Dell Inc. renuncia a cualquier interés sobre la propiedad de marcas y nombres comerciales que no sean los suyos.
-
Página 56: Módulo De Superficie Táctil
Regresar a la página de contenido Módulo de superficie táctil Manual de servicio de Dell™ Inspiron™ 1012 Extracción del módulo de superficie táctil Colocación del módulo de superficie táctil AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se enviaron con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. - Página 57 3. Vuelva a colocar el ensamblaje del reposamanos (consulte el apartado Colocación del ensamblaje del reposamanos). 4. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 5. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). ...
-
Página 58: Tarjeta Aceleradora De Vídeo
Regresar a la página de contenido Tarjeta aceleradora de vídeo Manual de servicio de Dell™ Inspiron™ 1012 Extracción de la tarjeta aceleradora de vídeo Colocación de la tarjeta aceleradora de vídeo AVISO: antes de trabajar en el interior del ordenador, siga las instrucciones de seguridad que se entregan con el ordenador. Para obtener información adicional sobre prácticas recomendadas de seguridad, visite la página de inicio sobre el cumplimiento de normativas en www.dell.com/regulatory_compliance. PRECAUCIÓN: para evitar descargas electrostáticas, conéctese a tierra mediante el uso de una muñequera de conexión a tierra o toque periódicamente una superficie metálica no pintada (por ejemplo, un conector del ordenador). PRECAUCIÓN: sólo un técnico certificado debe realizar reparaciones en el ordenador. La garantía no cubre los daños por reparaciones no autorizadas por Dell™. PRECAUCIÓN: para evitar daños en la placa base, extraiga la batería principal (consulte el apartado Extracción de la batería) antes de manipular el interior del ordenador. -
Página 59: Colocación De La Tarjeta Aceleradora De Vídeo
6. Vuelva a colocar el ensamblaje de la unidad de disco duro (consulte el apartado Colocación del ensamblaje de la unidad de disco duro). 7. Vuelva a colocar el teclado (consulte el apartado Colocación del teclado). 8. Vuelva a colocar la batería (consulte el apartado Colocación de la batería). PRECAUCIÓN: antes de encender el ordenador, vuelva a colocar todos los tornillos y asegúrese de que no queda ninguno perdido dentro del ordenador. Si no lo hace, el ordenador podría llegar a estropearse. 9. Instale los controladores y las utilidades para el ordenador, según sea necesario. Para obtener más información, consulte la Guía tecnológica de Dell. NOTA: si va a instalar una tarjeta aceleradora de vídeo que no sea de Dell, tendrá que instalar las utilidades y los controladores apropiados. Para obtener más información genérica acerca de los controladores, consulte la Guía tecnológica de Dell. Regresar a la página de contenido ...
