INSTALACIÓN DEL MÓDULO DE MEZCLA Y PCD
1. Coloque la pistola en un soporte o mordaza donde se pueda sujetar firmemente, para
poderla manipular con las dos manos sin que se mueva.
2. Compruebe que el alojamiento cónico del cabezal de mezcla este limpio y su superficie no
esté dañada.
3. Coloque lubrificante "HI-TECH" en los hilos de la rosca de la tuerca de apriete del módulo y
en el alojamiento roscado del cabezal de mezcla.
4. Introduzca el módulo en la punta de la aguja, teniendo presente que el pasador de
posicionamiento metálico esté alineado con el orificio antigiro del cabezal de mezcla.
5. Presione frontalmente con la mano el módulo de mezcla a la vez que acciona el gatillo,
para que la aguja se desplace hacia atrás.
6. El pasador de posicionamiento del módulo se tiene que haber introducido en el orificio
antigiro del cabezal de mezcla.
7. Sin soltar el gatillo, coloque la tuerca de apriete del módulo, girándola en sentido horario.
8. Rosque la tuerca con la mano hasta donde pueda. Ahora con una llave fija, acabe de
apretar la tuerca girando en sentido horario.
Suelte el gatillo y compruebe que la aguja se desplaza hacia delante. Accione el gatillo 2 ó
3 veces para comprobar que la aguja se desplaza hacia atrás y adelante correctamente.
9. Compruebe que la tuerca de la junta posterior de cierre está apretada, si no lo estuviera
gírela en sentido horario.
ATENCIÓN:
Preste especial atención cuando realice el apriete con la llave fija en la
tuerca del módulo y en la tuerca de la junta de cierre posterior.
Un apriete excesivo puede provocar que el cilindro neumático no tenga la fuerza
suficiente para desplazar la aguja. Un apriete demasiado flojo, puede provocar fugas por
el exterior del módulo de mezcla.
10. Coloque el PCD en el módulo y presione hasta que la cara interior del mismo haga
contacto con la parte frontal del módulo.

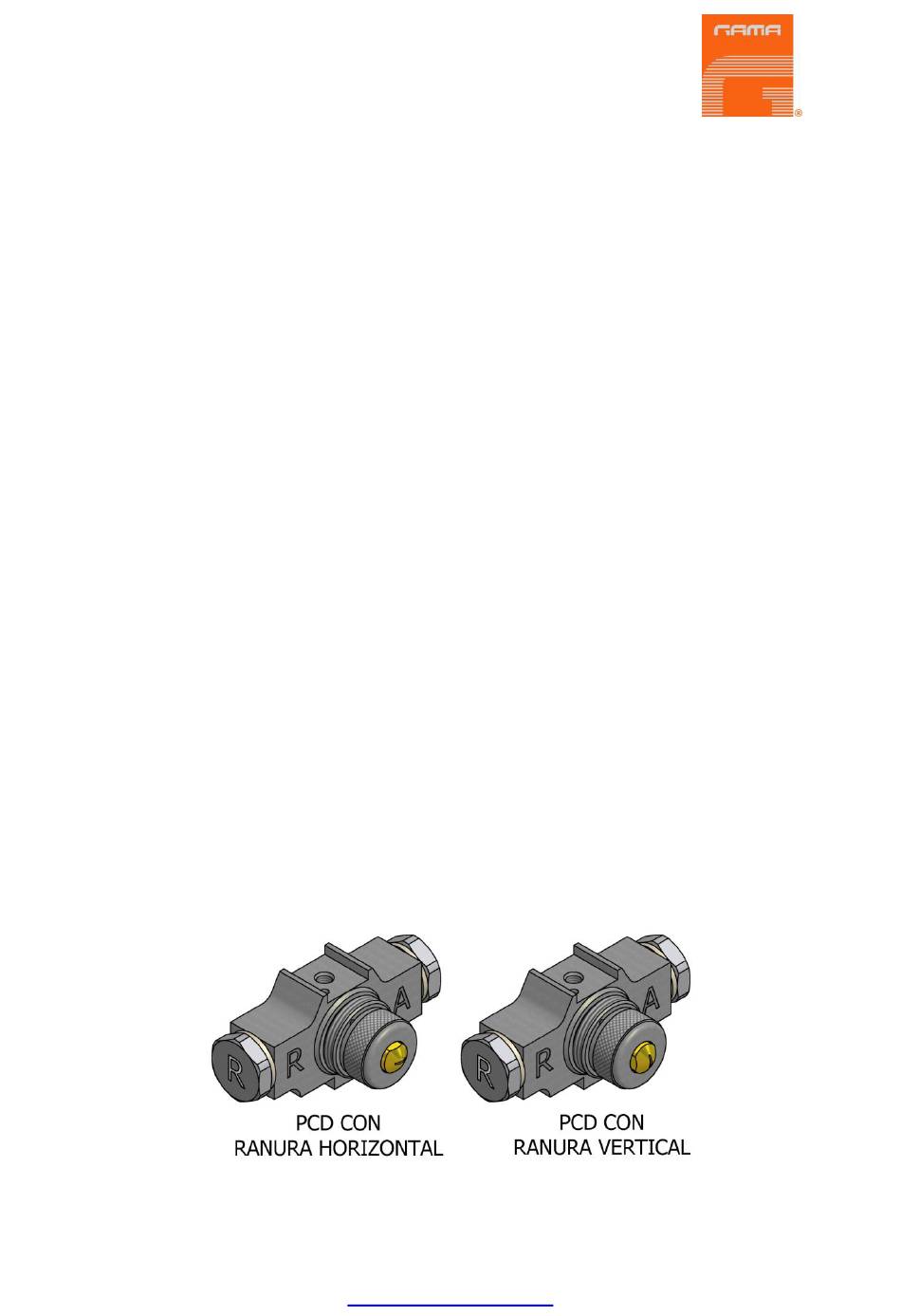

Si ha montado un PCD para abanico plano, tenga presente orientar la ranura a la posición
preferida de proyección (ver Figura. 17 y Figura. 18).
15/28
Figura. 17
1.8 Revisión
http://www.gamapur.com/
Figura. 18
Ref. NR-00029
