Paso 2:
Taladre previamente los agujeros del soporte en ángulo
Consejo:
•
E s importante verificar muy bien las dimensiones para confirmar la
precisión de la ubicación de los agujeros antes de taladrar.

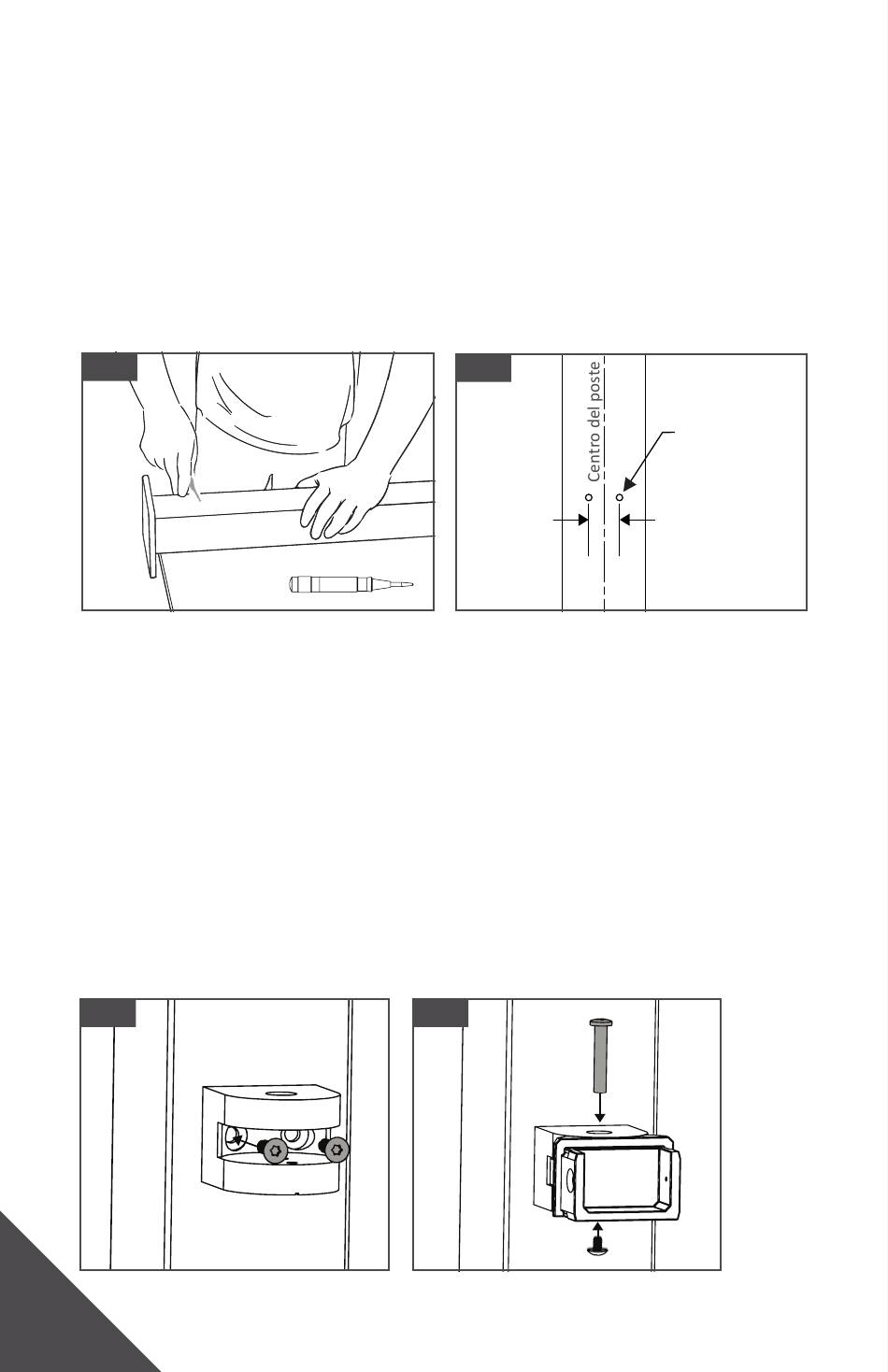

1. U tilice un centropunto de resorte para marcar los agujeros. Como se
muestra en la Fig� 1�
2. T aladre previamente los agujeros con una broca de 3/16" (5 mm). Como
se muestra en la Fig� 2�
3. R etire el perno del ensamblaje del soporte en ángulo.
Fig. 1
Paso 3:
Instalar los soportes en ángulo
1. F ije la base del soporte en ángulo a los postes con los tornillos
autorroscantes T-25 suministrados. Use el ajuste de baja velocidad en el
taladro� Como se muestra en la Fig� 1�
2�
Ensamble la pieza de cuerpo del soporte en ángulo y la pieza base�
Como se muestra en la Fig� 2�
Consejo:
•
U tilice un extensor de broca.
•
Dependiendo de la versión de soporte en ángulo Evolve utilizada, es
posible que necesite taladrar previamente los agujeros para los tornillos
con una broca de 1/4" [6 mm]�
Fig. 1
30
Fig. 2
1
[25 mm]
ʺ
Fig. 2
INSTALACIÓN DE Al
PLUS
13
Taladrar
previamente
con una broca
de 3/16ʺ
[5 mm]�
