Instalación
4. Desmonte cuatro tornillos del panel frontal.
Consulte la Figura 6. Mantenga las levas de la
bisagra de la puerta en el saliente de la bisagra de
la misma. Tire del saliente y del conjunto de la
puerta como si fueran una sola pieza. Consulte la
Figura 7.
5. Retire los tornillos restantes del panel delantero.
Consulte la Figura 6. Desconecte el arnés del
interruptor de la puerta del interruptor. Retire el
panel frontal. Consulte la Figura 7.
6. Intercambie las ubicaciones del interruptor y el
enchufe. Oprima las orejetas con unos alicates
ajustables para desmontar el enchufe y el
interruptor del panel delantero. Vuelva a instalar
el interruptor, orientando el botón hacia el centro
de la máquina. Vuelva a instalar el enchufe en la
ubicación previa del interruptor. Consulte la
Figura 7.

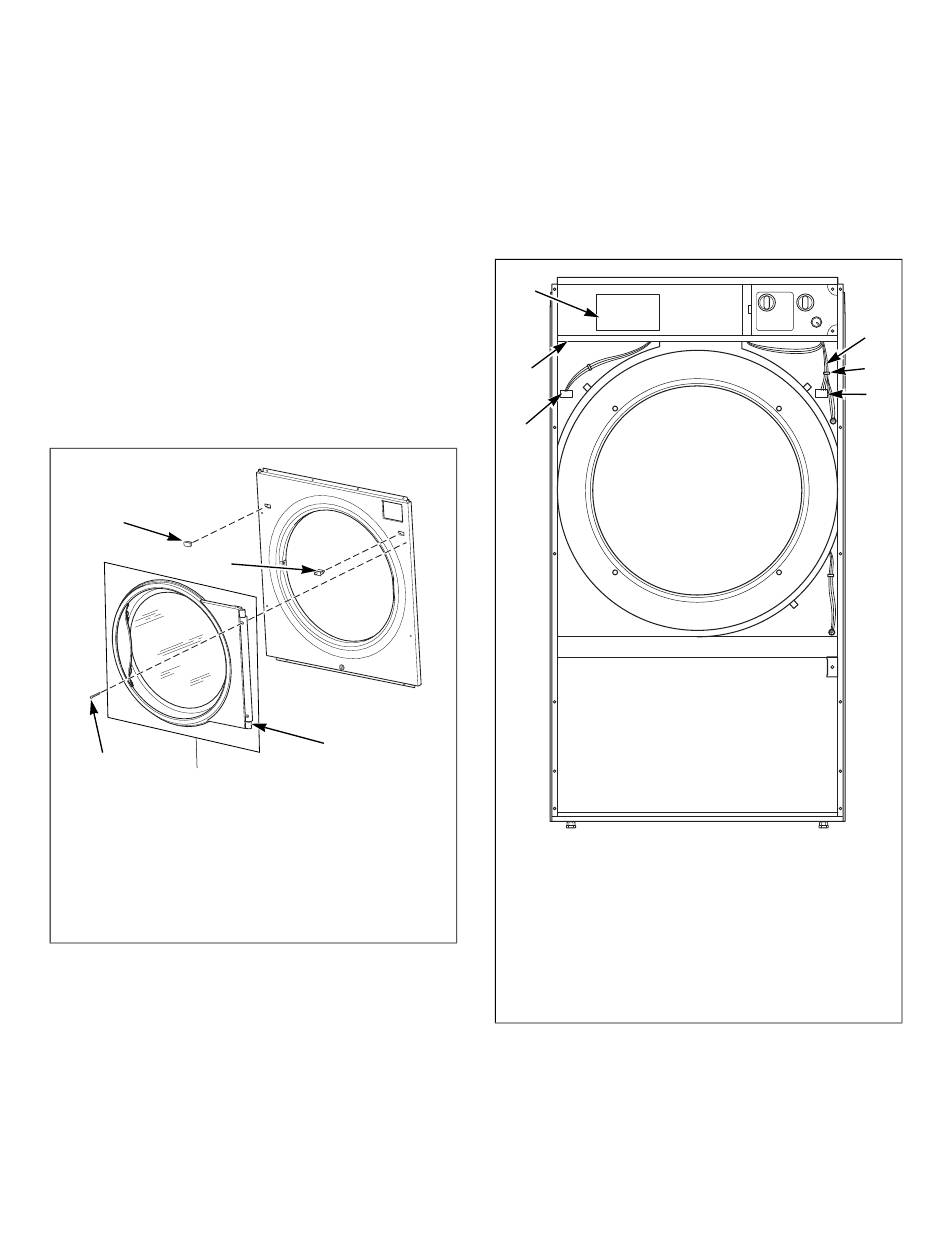

1
2
5
4
1
Enchufe
2
Interruptor
3
Saliente de la bisagra de la puerta
4
Conjunto de la puerta
5
Tornillo lateral
Figura 7
26
3
TMB2101
TMB2101N
Published by permission of the copyright owner
7. Corte los alambres de sujeción para retirar arnés
del interruptor de la puerta . Tenga cuidado de no
dañar los cables del arnés Consulte la Figura 8.
8. Cambie la ruta del arnés del interruptor de la
puerta por el orificio del lado derecho del panel
superior. Use la abertura de corte del panel para
colocar el arnés hacia abajo del orificio en el lado
izquierdo del panel superior y en la esquina
superior izquierda de la caja del cilindro.
4
5
6
1
Ubicación inicial del arnés del interruptor de
la puerta
2
Alambres de sujeción
3
Ubicación original del interruptor
4
Corte del panel
5
Panel superior
6
Ubicación original del enchufe
Figura 8
9. Ponga el panel frontal en la máquina y atornille
los cuatro tornillos inferiores sin apretarlos.
Conecte el arnés del interruptor de la puerta al
interruptor en la nueva ubicación.
DO NOT COPY or TRANSMIT
1
2
3
TMB2109N
70476301 (SP)
