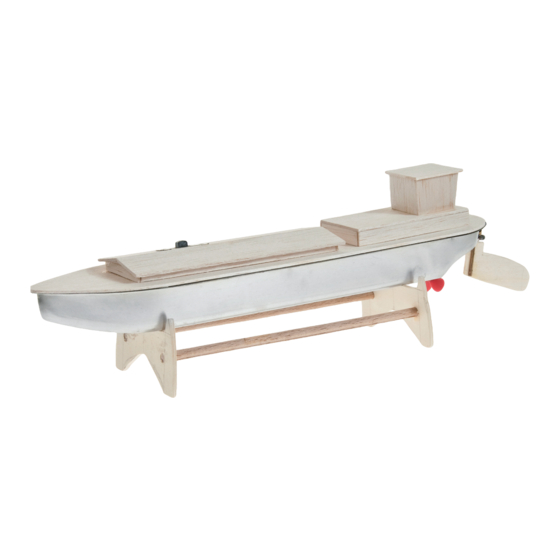

B u q u e d e c a r g a c o n
NOTA
Las maquetas de OPITEC, una vez terminadas, no
deberían ser consideradas como juguetes en el
sen- tido comercial del término. De hecho, se trata
de material didáctico adecuado para un trabajo
pedagó- gico. Los menores sólo deben realizar los
trabajos relacionados con este kit bajo la supervi-
sión de un adulto. No apto para niños menores de
36 meses, ya que existe riesgo de asfixia.
D111688#2
111.688
m o t o r d e l a n c h a
Herramientas necesarias:
Punzón, cutter
Base de corte
Regla de acero
Soldadora + alambre + fundente
Cola de madera, pegam. 2 comp.
Lima de taller, papel de lija
Sierra de marquetería + base
Brocas Ø2; Ø3; Ø6mm
Taladro vertical
Tornillo de banco
Alicates de corte lateral
Sierra con arco de metal
Pinzas de sujeción
Cinta adhes. doble cara
1
Publicidad
Manuales relacionados para Opitec 111.688
Resumen de contenidos para Opitec 111.688
- Página 1 NOTA Soldadora + alambre + fundente Cola de madera, pegam. 2 comp. Las maquetas de OPITEC, una vez terminadas, no Lima de taller, papel de lija deberían ser consideradas como juguetes en el sen- tido comercial del término. De hecho, se trata Sierra de marquetería + base...
-
Página 2: Material Suministrado
MATERIAL SUMINISTRADO Cantidad Medidas (mm) Aplicación No.pieza Contrachapado 120x80x3 Soporte, timón Varilla redonda Ø6x250 Soporte Casco de barco, metal 340x80x35 Casco Tubo de latón Ø3/0,5x100 Motor Listón de latón Ø2x245 Motor, timón Listón 50x10x5 Motor Gancho de fijación 21 Motor Motor, R21 Motor Tubo de silicona... - Página 3 INSTRUCCIONES DE MONTAJE 2. Con un punzón, hacer una perforación de Ø3mm justo en la quilla, en el centro de la cubierta trasera, y agrandar unos Ø2,5 mm con una broca. 3. Marcar las perforaciones para los tornillos (10) en el listón (6) de 50x10x5 mm, como se ilustra. Para ello, poner el gancho de fijación (7) en el listón y marcar las perforaciones.
- Página 4 INSTRUCCIONES DE MONTAJE 5. Insertar el eje de latón (120 mm) en el tubo (4) y comprobar que gire bien. Deslizar el tubo de silicona (9) sobre el eje de motor. Ahora unir el motor con el eje (120 mm) en el tubo. 6.
- Página 5 INSTRUCCIONES DE MONTAJE 9. Mezclar el pegamento de dos componentes según indican las instrucciones. Encolar los recortes de balsa (M+N) centrados uno sobre otro. Al mismo tiempo, pegar la regleta (14) como se ilustra, con el lado centrado sobre la pieza (N). Ahora encolar este conjunto en el centro de la popa.
- Página 6 INSTRUCCIONES DE MONTAJE 13. Primero encolar los recortes (C+D) al marco, y después las piezas (A+B) como tapa de la zona de carga. Dejar secar la cola. Nota: La tapa tiene que caber en el marco de la zona de carga (H+I). Comprobar las medidas antes de encolar, por si fuera necesario corregir.
- Página 7 INSTRUCCIONES DE MONTAJE 16. General: El cableado se puede hacer enrollando los cables en las conexiones, o mediante soldadura. Recomendamos y describimos los pasos para soldar. Encolar el interruptor de corredera (16) desde arriba en la abertura de la tapa de la zona de carga.
- Página 8 INSTRUCCIONES DE MONTAJE 17. Antes de la primera salida al agua, hay que proteger la madera del buque contra el agua. Para ello se recomienda simple- mente barnizar las piezas de madera, o pintarlas y después cubrirlas con barniz. 18. Primera salida: El buque todavía se tiene que calibrar.
- Página 9 INSTRUCCIONES DE MONTAJE Plantilla 1: Recortes de made- ra de balsa E 1:1 D111688#2...
- Página 10 D111688#1...
- Página 11 INSTRUCCIONES DE MONTAJE Plantilla 2: (E 1:1) Recortes de ma- dera de balsa D111688#2...
