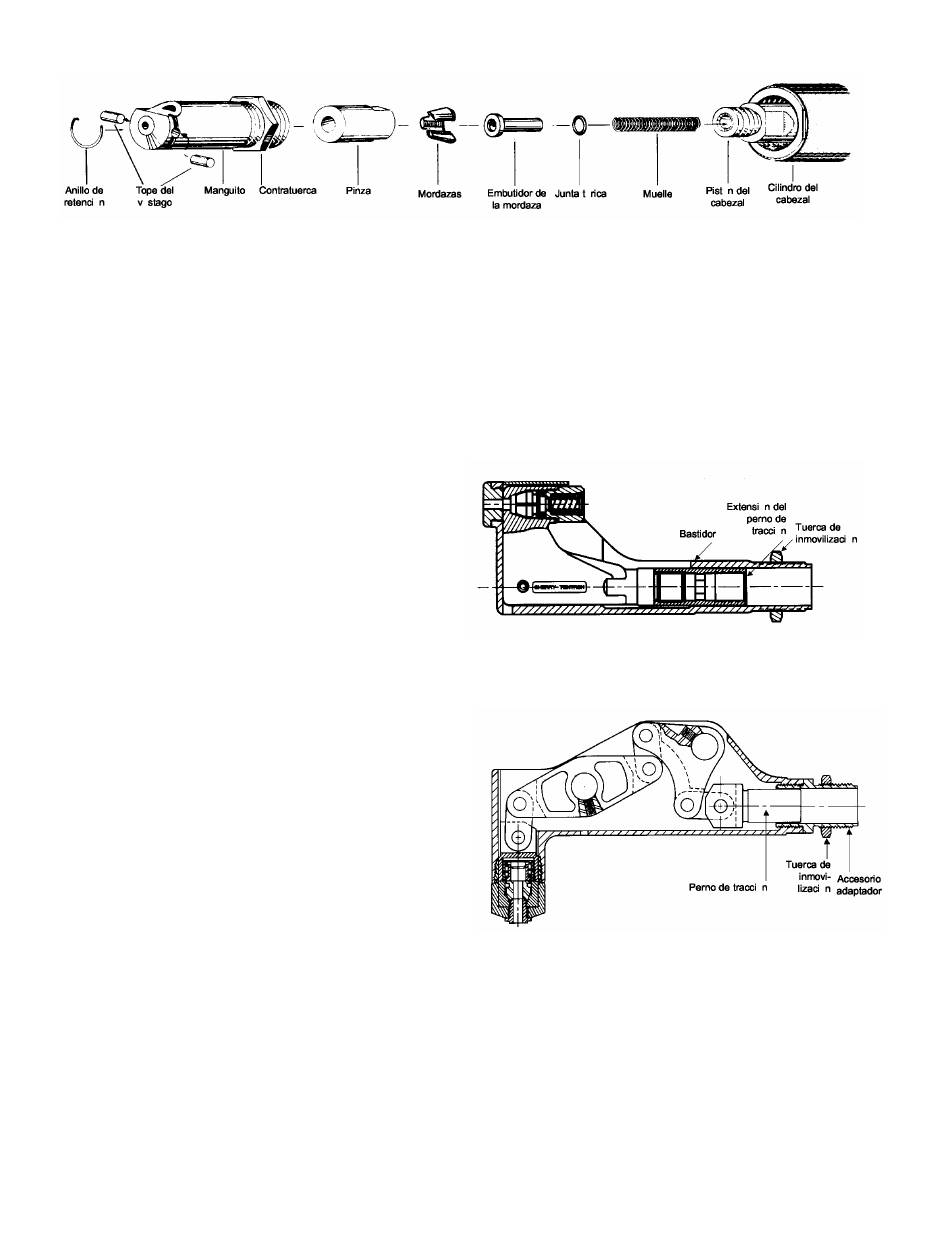

INSTALACIÓN DE LA BOQUILLA H744A-8 EN LA REMACHAORA
1. Inserte el muelle en el pistón del cabezal.
2. Coloque las mordazas dentro de la pinza portapieza. Coloque la junta tórica sobre el embutidor de la mordaza y coloque ambos
dentro de la pinza portapieza contra las mordazas.
3. Atornille el conjunto de la pinza portapieza en el extremo del pistón del cabezal y apriete hasta que quede bien ajustado aplicando
las llaves en las superficies planas provistas.
4. Enrosque el manguito, el cual contiene la tuerca de inmovilización, en el extremo del cilindro del cabezal. Apriete bien la tuerca de
inmovilización.
INSTALACIÓN DE LA BOQUILLA DE DESVIACIÓN H827-8 Ó H856-6MB EN LA
REMACHADORA
1. Enrosque la extensión del perno de tracción en el extremo del
pistón de la boquilla dando una o dos vueltas en el sentido de las
agujas del reloj y luego inserte el bastidor en el cilindro del
cabezal. A medida que se enrosque la boquilla en la
remachadora y la extensión del perno de tracción se asiente
en el pistón, la resistencia al giro se hará mayor.
2. Continúe girando hasta que el bastidor se asiente en el
cilindro del cabezal. Gire la boquilla para colocarla en posición y
apriete la tuerca de inmovilización hasta que quede bien
ajustada.
3. Consulte la hoja de instrucciones de la boquilla para obtener instrucciones más detalladas.
INSTALACIÓN DE LAS BOQUILLAS DE ÁNGULO RECTO DE LA SERIE H828 EN
LA REMACHADORA
1. Enrosque el perno de tracción en el extremo del pistón de la
boquilla dando una o dos vueltas en el sentido de las agujas del
reloj y luego inserte el accesorio adaptador del bastidor en el
cilindro del cabezal. A medida que se enrosque la boquilla en la
remachadora y el perno de tracción se asiente en el pistón, la
resistencia al giro se hará mayor.
2. Continúe girando hasta que el accesorio adaptador se asiente
en el cilindro del cabezal. Gire la boquilla para colocarla en
posición y apriete la tuerca de inmovilización hasta que quede
bien ajustada.
3. Consulte la hoja de instrucciones de la boquilla para obtener
instrucciones más detalladas.
7
