INSTALLATION INSTRUCTIONS FOR PART 99-3309B-LC
Chevrolet Spark 2013-up
KIT FEATURES
• ISO DIN and DDIN radio provisions
• Painted Matte Black
• AXXESS Interface included
• Provides accessory (12 volt 3 amp) and retained
accessory power
• Retains all warning chimes

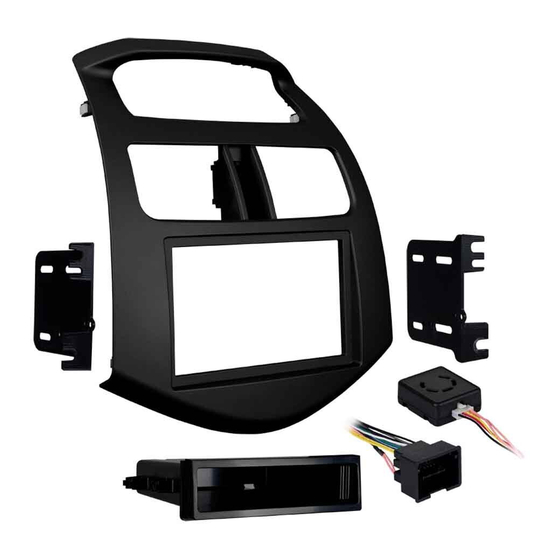

KIT COMPONENTS
• A) Radio Trim Panel • B) Radio Brackets • C) Pocket • D) (4) #8 x 3/8" Phillips screws • E) (10) White Plastic Panel Clips
• F) Interface • G) 4-pin to 44-pin harness
A
B
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • Interface included
METRA. The World's best kits.
APPLICATIONS
99-3309B-LC
C
D
F
Antenna Adapter: • 40-EU55 antenna adapter
™
1-800-221-0932
E
G
metraonline.com
Table of Contents
Dash Disassembly
– Chevy Spark 2013-up .......................................... 2
Kit Assembly
– ISO radio provision with pocket ............................ 3
– DDIN radio provision ............................................ 4
Interface Installation
– Wire connections ................................................. 5
TOOLS REQUIRED
• Panel removal tool • Phillips screwdriver
• Small flat-blade screwdriver
CAUTION: Metra recommends disconnecting the
negative battery terminal before beginning any
installation. All accessories, switches, and especially
air bag indicator lights must be plugged in before
reconnecting the battery or cycling the ignition.
NOTE: Refer to the instructions included with the
aftermarket radio.
© COPYRIGHT 2004-2011 METRA ELECTRONICS CORPORATION

Publicidad

Tabla de contenido
loading

Manuales relacionados para Metra 99-3309B-LC

Resumen de contenidos para Metra 99-3309B-LC

  • Página 1 INSTALLATION INSTRUCTIONS FOR PART 99-3309B-LC APPLICATIONS Table of Contents Chevrolet Spark 2013-up 99-3309B-LC Dash Disassembly – Chevy Spark 2013-up .......... 2 KIT FEATURES Kit Assembly • ISO DIN and DDIN radio provisions • Painted Matte Black – ISO radio provision with pocket ......3 •...

  • Página 2: Dash Disassembly

    99-3309B-LC Dash Disassembly 1. Unclip and remove the radio trim panel. (Figure A) 2. Remove (4) Phillips screws securing the factory radio and remove from dash. (Figure B) Step 5 3. Unclip and remove the vents from the factory panel. (Figure C) Step 5 4.

  • Página 3: Kit Assembly

    99-3309B-LC Kit Assembly ISO DIN radio provisions 1. Attach the factory vents and hazard button to the Metra trim panel. (Figure A) 2. Attach the upper display shroud the Step 2 Metra trim panel with the factory screws. (Figure A) 3.
  • Página 4 99-3309B-LC Kit Assembly DDIN radio provisions 1. Attach the factory vents and hazard button to the Metra trim panel. (Figure A) 2. Attach the upper display shroud the Step 2 Metra trim panel with the factory screws. (Figure A) 3. Attach the provided (10) panel clips to Step 2 the legs of the Metra trim panel.
  • Página 5 (-) speaker wire. Use Metra’s 99-3309G to retain ONSTAR, steering 9. Connect the Green wire to the radios left rear (+) wheel audio controls, or control of the vehicle speaker wire.
  • Página 6 99-3309B-LC Notes...
  • Página 7 99-3309B-LC Notes...
  • Página 8 INSTALLATION INSTRUCTIONS FOR PART 99-3309B-LC NOWLEDGE IS OWER Enhance your installation and fabrication skills by enrolling in the most recognized and respected mobile electronics school in our industry. Log onto www.installerinstitute.com or call 800-354-6782 for more information and take steps toward a better tomorrow.

  • Página 9: Herramientas Requeridas

    INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-3309B-LC AplicAciones Indice Chevrolet Spark 2013 y mas 99-3309B-LC Desmontaje del tablero – Chevrolet Spark 2013 y mas ........ 2 cArActerísticAs del kit Ensamble del kit • ISO DIN y disposiciones de radio DIN –...

  • Página 10: Desmontaje Del Tablero

    99-3309B-LC Desmontaje del tablero 1. Desenganche y quite el panel de la moldura del radio. (Figura A) 2. Desenganche y quite las rejillas del aire acondicionado del panel de fábrica. (Figura B) Paso 5 3. Desenganche y retire el botón de...

  • Página 11: Ensamble Del Kit

    Metra. (Figura A) Paso 2 2. Instale la tapa de la pantalla superior al panel de la moldura Metra con los tornillos de fábrica. (Figura A) Paso 2 3. Instale los (10) ganchos del panel provistos en las patas del panel de la moldura Metra.
  • Página 12 (Figura A) Paso 2 3. Instale los (10) ganchos del panel provistos en las patas del panel de la moldura Metra. 4. Localice el arnés de cables de fábrica en el tablero. Metra recomienda el uso de un...

  • Página 13: Conexiones De Cables Que Se Deben Hacer

    PRECAUCIÓN 3. Conecte el cable Negro con el cable de puesta a Instalación de la Interfaz Metra recomienda desconectar el tierra del radio. terminal negativo de la batería antes de comenzar 1. Conecte la interfaz en el vehículo y en la radio.
  • Página 14 99-3309B-LC Notas...
  • Página 15 99-3309B-LC Notas...
  • Página 16 INSTRUCCIONES DE INSTALACIÓN PARA LA PIEZA 99-3309B-LC EL CONOCIMIENTO ES PODER NOWLEDGE IS OWER Mejore sus habilidades de instalación y fabricación Enhance your installation and fabrication skills by inscribiéndose en la escuela de dispositivos electrónicos enrolling in the most recognized and respected mobile electronics school in our industry.
