El generador se suministra con el bitermostato precalibrado como se indica en la siguiente tabla:
Función FAN
Función LIMIT
En caso de ser necesario un control o un nuevo calibrado de los valores de intervención del termostato, respetar las
indicaciones detalladas a continuación.

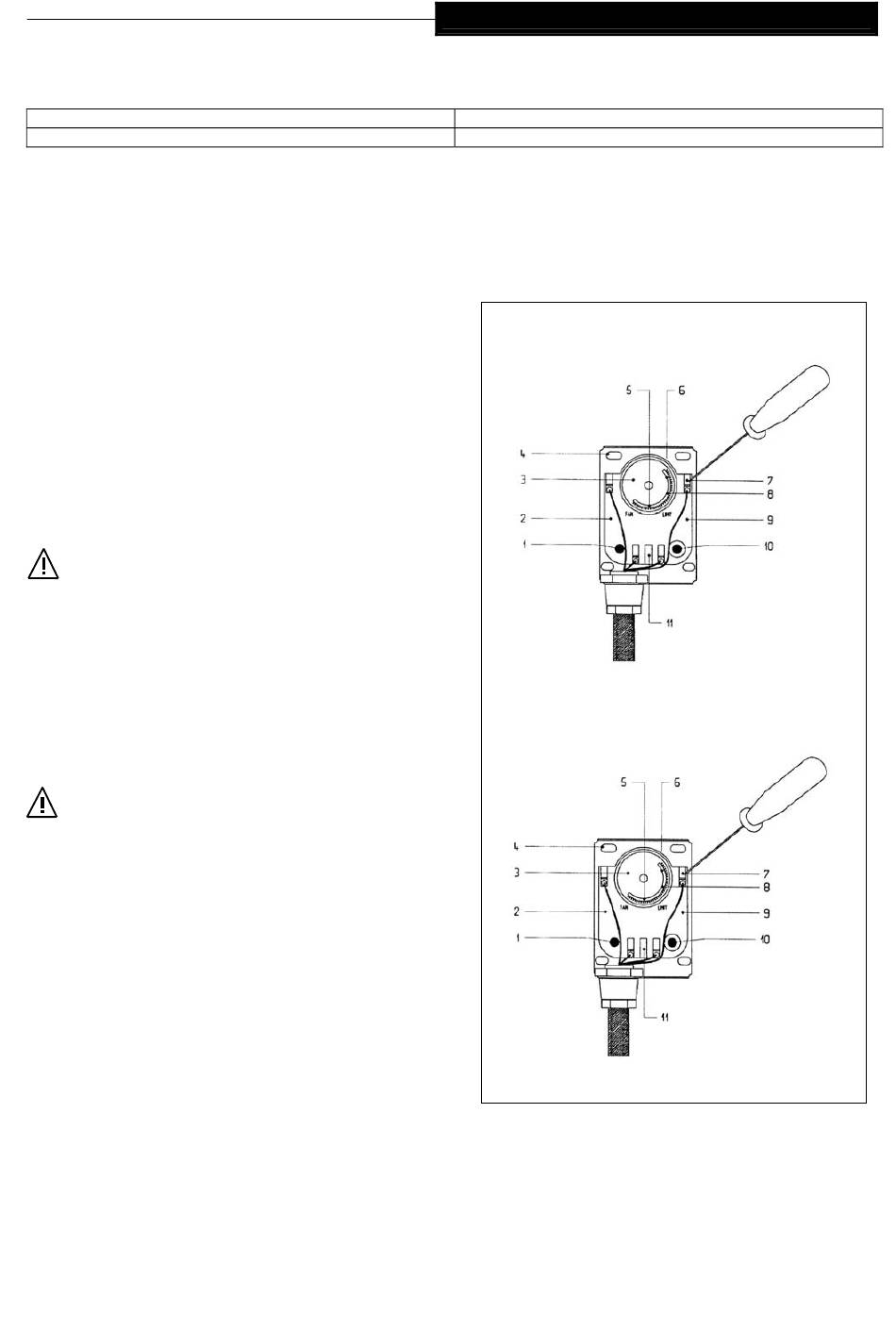

Leyenda:
1. Pulsador blanco ventilación automática-manual
(donde esté presente).
2. Conexiones eléctricas función FAN.
3. Cuadrante graduado.
4. Orificios de sujeción.
5. Índice de temperatura parada grupo de ventilación.
6. Índice de temperatura intervención seguridad LIMIT.
7. Ranuras
para
el
Introduciendo la punta de un destornillador en esta
ranura, se producirá el desbloqueo del borne y
podrá introducirse el cable. Quitando la punta del
destornillador, se producirá el bloqueo automático
del cable en el borne.
Atención!
Comprobar que el cable permanezca bloqueado en
el borne tirando de él ligeramente.
8. Índice de temperatura puesta en marcha grupo de
ventilación.
9. Conexiones eléctricas función seguridad LIMIT.
10. Pulsador rojo desbloqueo intervención dispositivos
de seguridad (donde esté presente).
11. Puente metálico (donde esté presente).
Atención!
En el modelo de
metálico 11 deberá estar presente.
En los modelos del
metálico 11 deberá estar quitado.
bloqueo
de
los
cables.
tipo 1
al
tipo 4
el puente
tipo 5
al
tipo 7
el puente
CALIBRADO DEL BITERMOSTATO
25 – 35 °C
100 °C
15
Tipo 1÷4
Tipos 5÷7
