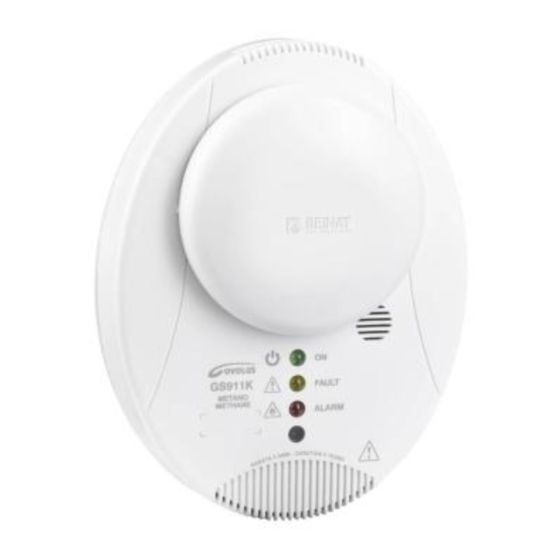

Detector de Gas
El GS911K mediante del sensor catalítico, detecta la presencia de gas explosivo, como
Metano y GLP con un margen de intervención medida al 10% del LIE. , y puede accionar
mediante el relé incorporado, electroválvulas, sirenas y cualquier otro aparato de señalización
o alarma.
Una serie de controles técnicos hace de este detector de fugas de gas muy versátil, fiable,
preciso y seguro.
Mediante el jumper interno es posible por ejemplo, elegir entre un funcionamiento a impulsos
del relé para conectar electroválvulas a rearme manual, o un funcionamiento continuo
accionar electroválvulas en clase "A". y sirenas.
El relé, libre de tensión, permite instalar además más detectores sobre una sola electroválvula
garantizando el control en más ambientes peligrosos.
Completan el cuadro técnico del detector, el circuito especial de control del grado de eficiencia
del sensor catalítico, con señalización de una eventual averíal.
El contenedor externo con grado de protección IP42
ambientes en los cuales está presente el riesgo de caídas de líquidos desde arriba con inclinación
de hasta 15 grados.
Estas características técnicas hacen del GS911K ideal para la seguridad en los
domésticos.
F i r m w a r e .
F i r m w a r e .
F i r m w a r e .
F i r m w a r e .
F i r m w a r e .
Manual de Uso e Instalación
Versione 3.1
Versione 3.1
Versione 3.1
Versione 3.1
Versione 3.1
Version 13.0
Nota importante
Antes de conectar el aparato se recomienda leer atentamente el manual de instrucciones y conservarlo para
las futuras consultas.
Además se recomienda
observando las instrucciones y normas vigentes.
ejecutar correctamente las conexiones eléctricas como los esquemas incluidos,
permite la utilización del aparato en
Conformidad
Detector da GAS tipo A
EN 50194
EN 50270
Empresa Asociada
GS911K
para
ambientes
Publicidad
Manuales relacionados para Beinat GS911K
Resumen de contenidos para Beinat GS911K
- Página 1 Detector de Gas GS911K El GS911K mediante del sensor catalítico, detecta la presencia de gas explosivo, como Metano y GLP con un margen de intervención medida al 10% del LIE. , y puede accionar mediante el relé incorporado, electroválvulas, sirenas y cualquier otro aparato de señalización o alarma.
-
Página 2: Características Técnicas
Al efectuar las conexiones eléctricas, seguir atentamente el diseño. Cualquier uso distinto para el cual fue diseñado el detector se considera inadecuado, por lo que Beinat S.r.l. se exime de cualquier responsabilidad por los daños causados a personas, animales o a la propiedad. - Página 3 La instalación del detector no exonera… de observar todas las regulaciones resguardando las características, instalación y uso de aparatos a gas. La ventilación de los locales, y la descarga de los productos de la combustión prescritas de las Normas UNI art. 3 Ley 1083/71 y de las relativas disposiciones legales.
- Página 4 Esta fase dura unos 60 segundos al término de los cuales el led dejará de parpadear, y quedará la luz verde fija. Durante este período el detector GS911K no detecta gas. 2) Led de señalización de avería y fin de la vida útil del equipo.
- Página 5 Antes de activar el GS911K verificar que las conexiones hayan sido efectuadas como se describe en los esquemas adjuntos. Encendiendo el GS911K se notará que el led de RED se iluminará, después de un minuto el GS911K estará listo para detectar.
-
Página 6: Conexiones Eléctricas
Conexiones Eléctricas PRECAUCION Antes de efectuar la conexión a la red eléctrica asegurarse que la tensión es la requerida. Seguir atentamente las instrucciones y conexiones respetando la Normativa vigente teniendo presente que los cables de señal estén bien separados de aquellos de potencia. Diagrama esquemático del Detector de Gas GS911 Atención! El relé... - Página 7 Conexiones Eléctricas Electroválvula normalmente abierta 230 V Atención! El relé es libre de tensión Corriente de los contactos 10A resistivos Alimentación 230 VAC Electroválvula EJEMPLO: Detector con una o más sondas y una válvula normalmente abierta a 230V. Alimentación 230 VAC EJEMPLO: Detector con una o más sondas y una válvula normalmente cerrada a 230V.
- Página 8 Número di Matricula El presente documento no es contractual. BEINAT S.r.l. se reserva, en interés de la propia clientela, el derecho a modificar, sin ningún preaviso, las características técnicas del propio equipo encaminadas a una mejora técnica de las prestaciones.
