Manual AgroBee-L
Sistema AgroBee-L Dendrómetro
Módulos radio de muy bajo consumo e integrantes del sistema AgroBee-L
que proporcionan medidas de cambios en el diámetro
El modelo AgroBee-L Dendrómetro ofrece las siguientes prestaciones:
Opción 1 - 1 sensor dendrómetro:
• 1 sensor dendrómetro con salida
diferencial y con fondo de escala
configurable:
‒ Sensor ECOMATIK DC2, DF
(Fondo escala 15 mm)
‒ Sensor ECOMATIK DC1, DD-S, DD-L, DR,
DV, DRO (Fondo escala 11 mm)
‒ Sensor ECOMATIK DC3
(Fondo escala 25 mm)
‒ Sensor VERDTECH PLANTSENS
(Fondo escala ajustable)
• 1 entrada contador o sensor digital o
pluviómetro

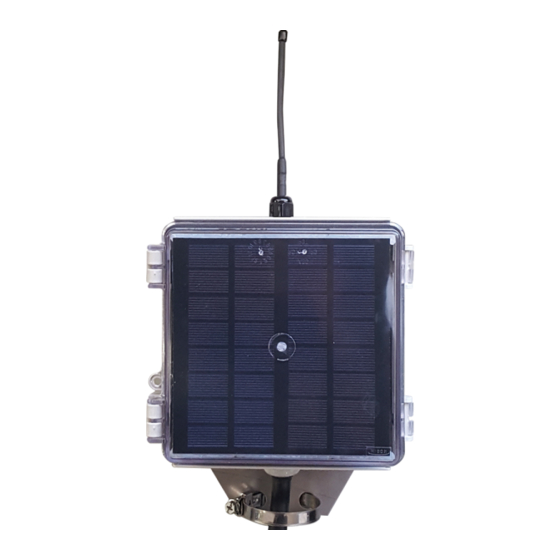

AgroBee-L
Dendrómetro
del tallo de las plantas o el diámetro de los frutos.
Dendrómetro
Opción 2 - 2 sensores dendrómetro:
• 2 sensores dendrómetro con salida
diferencial y con fondo de escala
configurable :
‒ Sensor ECOMATIK DC2, DF
(Fondo escala 15 mm)
‒ Sensor ECOMATIK DC1, DD-S, DD-L, DR,
DV, DRO (Fondo escala 11 mm)
‒ Sensor ECOMATIK DC3
(Fondo escala 25 mm)
‒ Sensor VERDTECH PLANTSENS
(Fondo escala ajustable)
• 1 entrada contador o sensor digital o
pluviómetro
Publicidad
Tabla de contenido
Manuales relacionados para Progres AgroBee-L
Resumen de contenidos para Progres AgroBee-L
- Página 1 Manual AgroBee-L Sistema AgroBee-L Dendrómetro Módulos radio de muy bajo consumo e integrantes del sistema AgroBee-L que proporcionan medidas de cambios en el diámetro del tallo de las plantas o el diámetro de los frutos. El modelo AgroBee-L Dendrómetro ofrece las siguientes prestaciones: Opción 1 - 1 sensor dendrómetro:...
-
Página 2: Características Técnicas
Solar: 5V / 1,05W → 3,3V de alta capacidad Consumo de energía: Consumo medio: 0,90 mW Dendrómetro Salidas Entradas Número Distancia máxima entre sensor y AgroBee-L: 50m 5 Vcc (Alimentación sensores) Número Tipo Corriente máxima: 50 mA Tipo Para contactos libres de potencial Número Tipo Analógicas (12 bits) -
Página 3: Funcionamiento Sistema Agrobee-L
Funcionamiento Sistema AgroBee-L Los módulos radio AgroBee-L sirven para la activación de válvulas y otros elementos de riego, así como la lectura de sensores y contadores, con muy bajo consumo y de acuerdo a la modu- lación radio LoRa, que opera en las bandas libres de 868 MHz, 433 MHz y 915 MHz, obteniendo... -
Página 4: Instalación
(10). Para hacer uso de los módulos AgroBee-L hace falta asignar sus salidas a los sectores o generales del programador en cuestión, y sus entradas a los sensores digitales, analógicos o contadores. -
Página 5: Instalación Módulos
INSTALACIÓN MÓDULOS Los módulos AgroBee-L Dendrómetro llevan la antena integrada Módulo en el módulo por lo que se instalan en la parte superior de un mástil. Para una buena comunicación radio es muy importante situar los módulos en espacios libres de vegetación, paredes y estruc- turas metálicas. -
Página 6: Montaje
INSTALACIÓN SENSORES DENDRÓMETROS En función del modelo seleccionado, el módulo AgroBee-L Dendrómetro se entrega junto con uno ó dos sensores dendrómetros más el kit de montaje para cada uno de ellos. El kit de montaje es similar para todos los sensores de este tipo. A modo de ejemplo, y conside- rando el sensor dendrómetro tipo DC2 de Ecomatik, el kit proporcionado está... -
Página 7: Especificaciones Técnicas
Pasar el cable con los pasadores alrededor del tronco y fijarlo con el otro extremo ajustando el tornillo que hay en el tensor proporcionado. Asegurarse que el cable de acero se apoya correc- tamente sobre el tronco, y deslizar los pasadores plásticos a lo largo del cable de manera que éste no roce con la corteza. -
Página 8: Entradas Y Salidas
CONEXIONADO SENSORES DENDRÓMETROS Los cables de los diferentes sensores vendrán identificados por colores. Para ello se debe introducir los cables a través de los prensastopas del AgroBee-L y conectarlos en los bornes guiandose de los indicadores de la placa. A través de la siguiente tabla podrán ver la correspondencia entre los colores de los sensores y los indicadores de la placa. -
Página 9: Configuración
Agrónic (Agrónic 2500, Agrónic 5500 y Agrónic Bit Con) con la opción AgroBee-L instalada, que incluye el coordinador interno y una antena con 10 metros de cable. Esto se puede verificar realizando lo siguiente en el programador: Consulta Comunicación... - Página 10 CONSULTA EQUIPO DE UN MÓDULO AGROBEE-L Menú de consulta general del módulo, donde se visualizan los siguientes parámetros: • Módulo y número de serie: ‒ Módulo: Hace referencia al número de módulo (1 a 20) según los parámetros de comunicación establecidos. Sólo puede haber un mismo número de módulo para cada Agrónic.
- Página 11 CONSULTA COMUNICACIONES AgroBee-L 868 M01 (ns. 236) V1.00 Estado: Correcto Estado: Correcto (40”) Cadencia: 60” Nivel: 80% / 82% Canal: 01 Modo tx: 05 Vbat: 04.0 V Vsol: 05.8 V Código de red: 00001 1111111111111111 Manual de utilización | AgroBee-L ·...
- Página 12 PARÁMETROS DE COMUNICACIONES DE UN MÓDULO AGROBEE-L En el menú de Parámetros de Comunicaciones del Lector de Módulos disponemos de los si- guientes parámetros, que permiten establecer la comunicación de un cierto módulo AgroBee-L con un programador: • Modulo Número de módulo en la red. Se usa para distinguir todos los módulos que pueden estar asociados a un Agrónic.
- Página 13 Para hacer posible que un módulo AgroBee-L establezca comunicación con cierto Agrónic hay que fijar, mediante el lector, los parámetros que se acaban de detallar, de acuerdo a los establecidos en el Agrónic en cuestión.
- Página 14 PARÁMETROS DE ENTRADAS-SALIDAS DE UN MÓDULO AGROBEE-L En el menú de Parámetros Entradas-Salidas del Lector de Módulos podemos fijar los paráme- tros de las diferentes entradas y salidas del módulo AgroBee-L, disponibles a través del siguiente sub-menú: • Entradas Digitales Configuración de los sensores digitales o contadores ‒...
-
Página 15: Niveles De Batería Y Señal/Calidad Radio
Ya hemos visto como consultar, mediante el Lector de Módulos, los diferentes parámetros de un módulo AgroBee-L. En el Agrónic al que se encuentra asociado el módulo AgroBee-L también se muestra información de batería y prestaciones del enlace radio de dicho módulo. -
Página 16: Actualización Del Software De Un Módulo Agrobee-L
Actualización del software de un módulo AgroBee-L Siempre que exista una nueva versión del software de un módulo AgroBee-L, el propio usuario puede actualizarlo. Para ello, hay que seguir los siguientes pasos: Mini USB Normal • Disponer de un ordenador con conexión a Internet y Grabar un cable USB a miniUSB.
