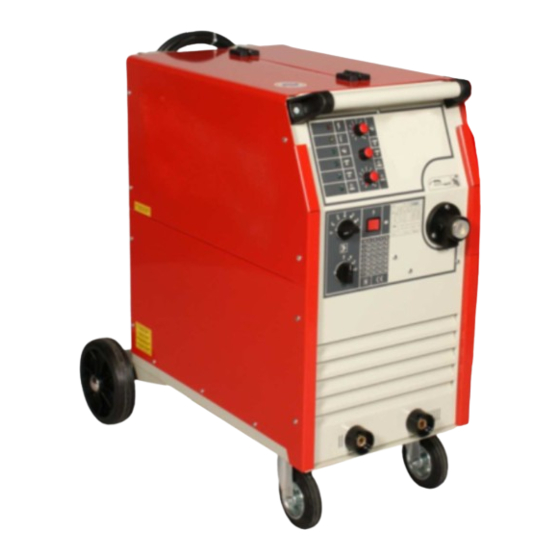

MÁQUINA PARA SOLDADURA MIG / MAG
REDRESSEUR POUR SOUDAGE MIG / MAG
MIG / MAG WELDING RECTIFIER
PFL11004096 F
All manuals and user guides at all-guides.com
210
240
290
Alumig 295
300
350
400
compact
compact
compact
compact

Publicidad

Tabla de contenido
loading

Resumen de contenidos para Compact 210

  • Página 1 All manuals and user guides at all-guides.com MANUAL DE INSTRUÇÕES MANUAL DE INSTRUCCIONES GUIDE DE L’UTILISATEUR USER’S MANUAL MÁQUINA PARA SOLDADURA MIG / MAG REDRESSEUR POUR SOUDAGE MIG / MAG MIG / MAG WELDING RECTIFIER Alumig 295 compact compact compact compact PFL11004096 F...

  • Página 2: Tabla De Contenido

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ÍNDICE Português 1 - Instruções de Segurança............pag.3 2 - Descrição ................pag.5 3 - Características................. pag.6 4 - Instalação / Funcionamento ............ pag.8 5 - Esquemas Eléctricos ...............

  • Página 3: Instruções De Segurança

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 1 - INSTRUÇÕES DE SEGURANÇA PARA EQUIPAMENTOS DE SOLDADURA Estas precauções destinam-se a proteger os utilizadores e o seu incumprimento pode originar danos ou lesões irrecuperáveis.
  • Página 4 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 g) A roupa, as áreas de trabalho, os cabos de soldadura, os porta-electrodos e os equipamentos de soldadura, devem manter-se bem secos.

  • Página 5: Descrição

    Nestes casos, devem consultar-se os fabricantes de gases. São máquinas com alimentador de fio integrado com porta-bobinas e motor redutor, equipadas com motor redutor de rolete simples (modelos 210, 240 e 290) e rolete duplo (modelos Alumig 295, 300, 350 e 400) protegidos por uma tampa amovível.

  • Página 6: Características

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 3 – CARACTERÍSTICAS Características Regulação Pos. 1 x 7 Diâmetro de fio Ø mm 0.6 – 1.0 Peso 54.5 75 x 46 x 74 Dimensões...
  • Página 7 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Características Regulação Pos. 1 x 12 Diâmetro de fio Ø mm 0.6 – 1.0 Peso 75 x 46 x 74 Dimensões...

  • Página 8: Instalação/Funcionamento

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 4 - INSTALAÇÃO/FUNCIONAMENTO As máquinas de soldadura semi-automática deve-se instalar em local protegido do pó, humidade e matérias inflamáveis (INSTRUÇÕES DE SEGURANÇA PARA EQUIPAMENTOS DE SOLDADURA ver pág.3).
  • Página 9 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 5 - ESQUEMA ELECTRICO ( 210 / 240 / 290 / 300 )
  • Página 10 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ESQUEMA ELECTRICO ( Alumig 295)
  • Página 11 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ESQUEMA ELECTRICO (350 / 400 )

  • Página 12: Lista De Peças

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 6 - LISTA DE PEÇAS ( 210 / 240 / 290 / 300 )
  • Página 13 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Descripção Códigos Transformador auxiliar CO0TA4041500 CO0TA4041500 CO0TA4041500 CO0TA4041500 Electroválvula CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Cerra-cabos CO7IR0000 CO7IR0000 CO7IR0000 CO7IR0000 Contactor...
  • Página 14 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 LISTA DE PEÇAS ( Alumig 295 / 350 / 400)
  • Página 15 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Nº Descrição Códigos ALUMIG 295 Electroválvula CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Porta fusível CO0Z1M063 CO0Z1M063 CO0Z1M063 Fusível CO0H1502003000RP CO0H1502003000RP CO0H1502005000RP Fusível...

  • Página 16: Manutenção

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 7 - MANUTENÇÃO As máquinas de soldadura semi-automáticas não necessitam de cuidados especiais de manutenção. No entanto, é conveniente proceder periodicamente á limpeza da máquina. A frequência desta operação deve ser tanto maior quanto as condições do ambiente o recomendem.
  • Página 17 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 AVARIA CAUSA PROCEDIMENTO Porosidade na soldadura Falta de gás Verificar a pressão da garrafa e controlar o fluxo de gás Electroválvula bloqueada...

  • Página 18: Instrucciones De Seguridad

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 1 - INSTRUCCIONES DE SEGURIDAD PARA EQUIPOS DE SOLDADURA Estas precauciones de seguridad son para su protección. Antes de efectuar cualquier instalación u operación asegúrese de leer y seguir las precauciones de seguridad que se indican a continuación, así...
  • Página 19 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 g) Mantener todo bien seco incluyendo la ropa, la zona de trabajo, los cables de soldadura, los porta-electrodos y las máquinas de soldadura.

  • Página 20: Descripción

    En estes casos deben consultarse los fabricantes de gases. Son máquinas con alimentador de hilo integrado con portabobinas y motor-reductor con un conjunto de 2 rodillos de arrastre (modelos 210, 240 y 290) y 4 rodilos (modelos Alumig 295, 350 y 400) , protegidos por una tapa abatible.

  • Página 21: Características

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 3 - CARACTERÍSTICAS Características Regulación Pos. 1 x 7 Diámetro de hilo Ø mm 0.6 – 1.0 Peso 54.5...
  • Página 22 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Características Regulación Pos. 1 x 12 Diámetro de hilo Ø mm 0.6 – 1.0 Peso 75 x 46 x 74 Dimensiones Características...

  • Página 23: Instalación / Funcionamiento

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 4 - INSTALACION/FUNCIONAMIENTO Las maquinas de soldadura semiautomatica deben instalarse en locales protegidos del polvo o humedad en exceso y matérias inflamables (leer INSTRUCCIONES DE SEGURIDAD PARA EQUIPOS DE SOLDADURA pag.16).

  • Página 24: Esquema Electrico

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 5 - ESQUEMA ELÉCTRICO (210 / 240 / 290 / 300 )
  • Página 25 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ESQUEMA ELECTRICO ( Alumig 295)
  • Página 26 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ESQUEMA ELECTRICO ( 350 / 400 )

  • Página 27: 6- Lista De Piezas

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 6 – LISTA DE PIEZAS ( 210 / 240 / 290 / 300 )
  • Página 28 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Descripción Códigos Transformador auxiliar CO0TA4041500 CO0TA4041500 CO0TA4041500 CO0TA4041500 Electrovalvula CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Cerra-cables CO7IR0000 CO7IR0000 CO7IR0000 CO7IR0000 Contactor...
  • Página 29 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 LISTA DE PIEZAS ( ALUMIG 295 / 350 / 400 )
  • Página 30 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Nº Descripción Códigos ALUMIG 295 Electrovalvula CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Porta fusibles CO0Z1M063 CO0Z1M063 CO0Z1M063 Fusible CO0H1502003000RP CO0H1502003000RP CO0H1502005000RP Fusible...

  • Página 31: 7- Mantenimiento

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 7 – MANTENIMIENTO Las maquinas de soldadura MIG no necesitan cuidados especiales de mantenimiento pero, es conveniente limpiarlas periodicamente. La frecuencia de esta operación estará de acuerdo con las condiciones del local donde se encuentra instalada.
  • Página 32 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 AVERIA CAUSA PROCEDIMENTO Porosidades Falta de gas. Verificar la presión de la botella o soldadura. controlar el flujo de gás.

  • Página 33: Instructions De Securité

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 1 - INSTRUCTIONS DE SÉCURITÉ POUR LES EQUIPEMENTS DE SOUDAGE Ces précautions sont destinées à protéger les utilisateurs d’appareils de soudage et son accomplissement peut éviter des lésions irrécupérables.
  • Página 34 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 - Verifier periodiquement le bon serrage et le non-échauffement des connections électriques. PROTECTION INDIVIDUELLE RISQUES D’ATTEINTES EXTERNES ENSEMBLE DU CORPS HUMAIN - L’opérateur doit être habillé...

  • Página 35: Description

    Ces machines sont equipées de devidoir de fils integré, avec porte-bobines et moteur réducteur, á 2 galets (modèles 210, 240 et 290) et equipées de moteur reducteur á 4 galets (modèles 300, Alumig 295, 350 et 400) protegés par un...

  • Página 36: Caracteristiques

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 3 - CARACTERISTIQUES Caracteristiques Réglage Pos. 1 x 7 Diámetre de fil Ø mm 0.6 – 1.0 Poids 54.5...
  • Página 37 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Caracteristiques Réglage Pos. 1 x 12 Diámetre de fil Ø mm 0.6 – 1.0 Poids 75 x 46 x 74...

  • Página 38: Branchement / Mise Em Marche

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 3 - BRANCHEMENT/MISE EN MARCHE Les machines de soudage semi-automatique doivent être instalées aux locaux protegés de la poudre, humidité et materiaux inflamables.

  • Página 39: Schéme Electrique

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 4 - SCHEME ELECTRIQUE ( 210 / 240 / 290 / 300 )
  • Página 40 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 SCHEME ELECTRIQUE ( Alumig 295 ) F1-5A...
  • Página 41 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 SCHEME ELECTRIQUE ( 350 / 400 )

  • Página 42: Nomenclature

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 5 – NOMENCLATURE ( 210 / 240 / 290 / 300 )
  • Página 43 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Description Codes Transformateur CO0TA4041500 CO0TA4041500 CO0TA4041500 CO0TA4041500 auxiliaire Electrovalve CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Serre-cables CO7IR0000 CO7IR0000 CO7IR0000 CO7IR0000 Contactor...
  • Página 44 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 NOMENCLATURE (ALUMIG 295 / 350 / 400)
  • Página 45 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Nº Description Code Alumig 295 Electrovalve CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Porte fusibles CO0Z1M063 CO0Z1M063 CO0Z1M063 Fusible 3A CO0H1502003000RP CO0H1502003000RP CO0H1502005000RP...
  • Página 46 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 6 – ENTRETIEN Les machines de soudage MIG semi-automatique n'ont pas besoin des operations speciaux d' entretien, mais c'est necessaire d'efectuer periodiquement son nettoyage .

  • Página 47: Entretien

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 PANNE CAUSE PROCEDÉ Baisse qualité de soudage. Manque de gas. Verifier la pression de la boteille et controler le fluxe de gas.
  • Página 48 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 1 - SAFETY PRESCRIPTIONS FOR ARC WELDING GENERATORS The Safety Prescriptions given in this manual do not replace but summarise the obligations for compliance with the current safety and accident-prevention regulations.
  • Página 49 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 4. Ventilation The smoke produced by the welding, mainly in closed spaces can provoke irritations if breathed during a long period of time.

  • Página 50: Description

    95 to 98% Argon + 5 to 2% CO2......Stainless steel These machines are equiped with integrated wire feeder, with coil holder and 2 rolls motor (210, 240 and 290 models) or 4 rolls motor ( 300, Alumig 295, 350 and 400 models) protected by a removable cover.

  • Página 51: Technical Data

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 3 – TECHNICAL DATA Technical data Adjustment positions Pos. 1 x 7 Wire diameter Ø mm 0.6 – 1.0 Weight 54.5...
  • Página 52 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Technical data Adjustment positions Pos. 1 x 12 Wire diameter Ø mm 0.6 – 1.0 Weight 75 x 46 x 74...

  • Página 53: Instalation/Operating

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 4 – INSTALATION / OPERATING MIG machines must be instaled in proper places free from dust, humidity and flammable products (see pag. 39 "SAFETY PRESCRIPTIONS FOR ARC WELDING GENERATORS).

  • Página 54: Electric Schema

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 5 - ELECTRIC SCHEMA ( 210 / 240 / 290 / 300 )
  • Página 55 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ELECTRIC SCHEMA ( Alumig 295) F1-5A...
  • Página 56 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 ELECTRIC SCHEMA ( 350 / 400 )

  • Página 57: Spare Parts List

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 6 - SPARE PARTS LIST ( 210 / 240 / 290 / 300 )
  • Página 58 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Description Codes Auxiliary transformer CO0TA4041500 CO0TA4041500 CO0TA4041500 CO0TA4041500 Electrovalve CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Cable blocker CO7IR0000 CO7IR0000 CO7IR0000 CO7IR0000...
  • Página 59 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 SPARE PARTS LIST ( ALUMIG 295 / 350 / 400 )
  • Página 60 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 Nº Description Code Alumig 295 Electrovalve CO2B2/2M10241/8 CO2B2/2M10241/8 CO2B2/2M10241/8 Fuse holder CO0Z1M063 CO0Z1M063 CO0Z1M063 3A fuse CO0H1502003000RP CO0H1502003000RP CO0H1502005000RP...

  • Página 61: Maintenance

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 6 – MAINTENACE MIG machines do not need special cares of maintenance, however, it is recommended a periodically inspecting and cleaning operation.

  • Página 62: Important

    All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400 DAMAGE CAUSE PROCEEDING Porosity in welding melt. Gas failure Check the bottle pressure and control de gas flow. Solenoid valve blocked Check and, if necessary, disa semble for cleaning.
  • Página 63 All manuals and user guides at all-guides.com 210 / 240 / 290 / 300 / Alumig 295 / 350 / 400...
