iII. CONTROL DE OLORES:
1

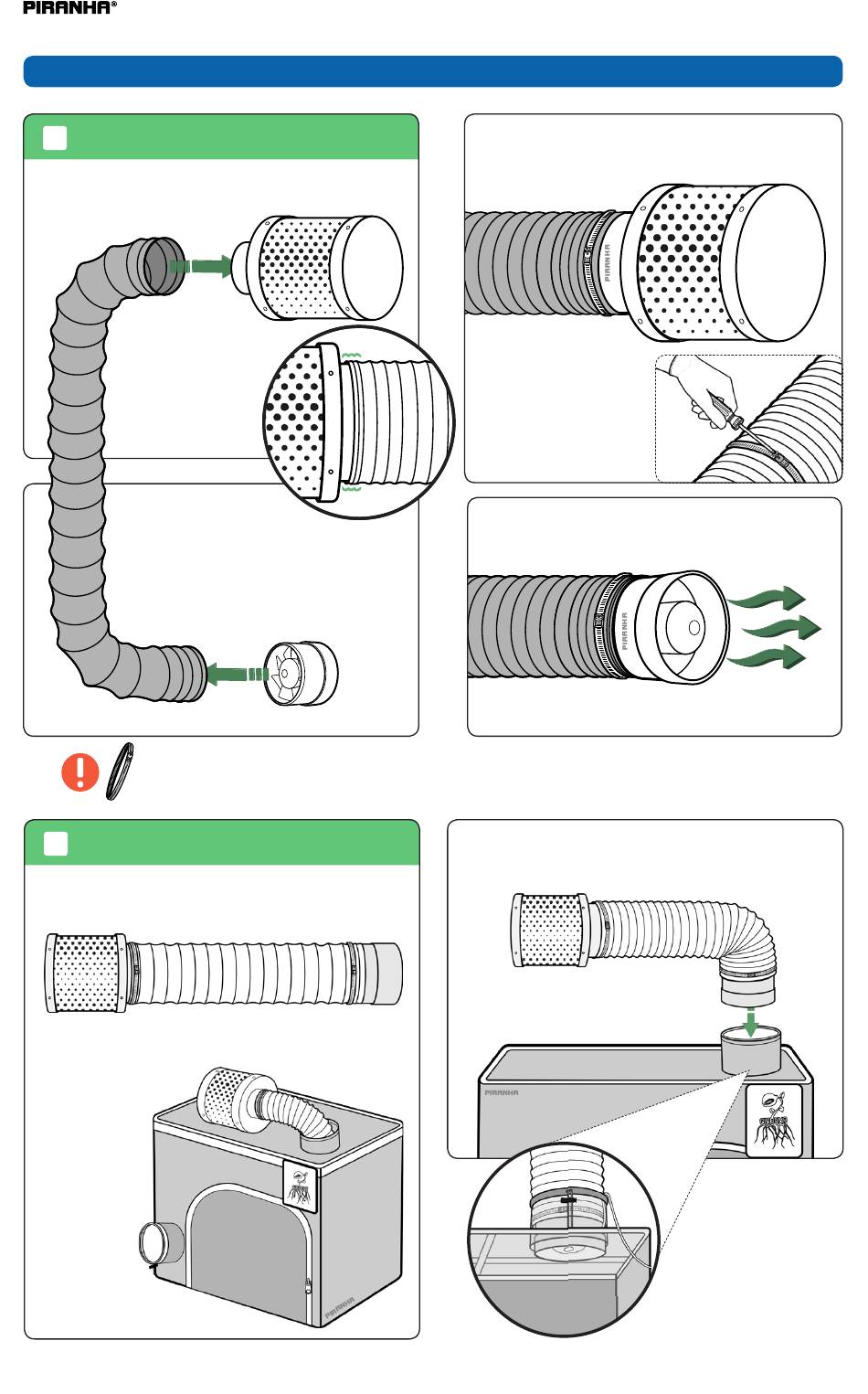

UNIÓN DEL DUCTO DE ALUMINIO
1a. Unir un extremo del Ducto de Aluminio a la
entrada del Filtro de Carbón.
Deben quedar al
menos tres sec-
ciones del Ducto
sobre el Filtro.
1c. Una el otro extremo
del Ducto al Extractor Booster,
insertando el lado más angosto del
Extractor al Ducto.
TAMBIÉN EXISTE LA OPCIÓN DE INSTALAR EL EXTRACTOR CON EL LADO DE EXTRAC-
CIÓN HACIA AFUERA. EN ESE CASO NO SE NECESITA ABRAZADERA PARA ASEGURARLO.
2
INSTALACIÓN EN LA CARPA
Ya teniendo el Ducto unido al Filtro y al
Extractor, hay que instalarlo en la carpa.
2a. En este módulo el Filtro de Carbón irá
por fuera de la carpa. Para esto, deje el
Filtro apoyado
sobre el techo.
El Extractor va en
la manga del techo.
1b. Fije el Ducto al Filtro ubicando la
Abrazadera Metálica por su alrededor.
Para asegurar la
Abrazadera, gire y
presione el tornillo
con un atornillador.
1d. El Extractor quedará dentro del Ducto
y debe asegurarse con otra Abrazadera.
El lado de Intracción de aire (parte
ancha) debe quedar hacia afuera.
2b. Pase el Extractor conectado al Ducto por
la manga del techo hacia dentro.
MANUAL DE ARMADO KIT TRICAMERAL EDISON COMPLETO
INTRACCIÓN
Sujete el Extractor
con los cordones de la
manga y su ajustador.
32
