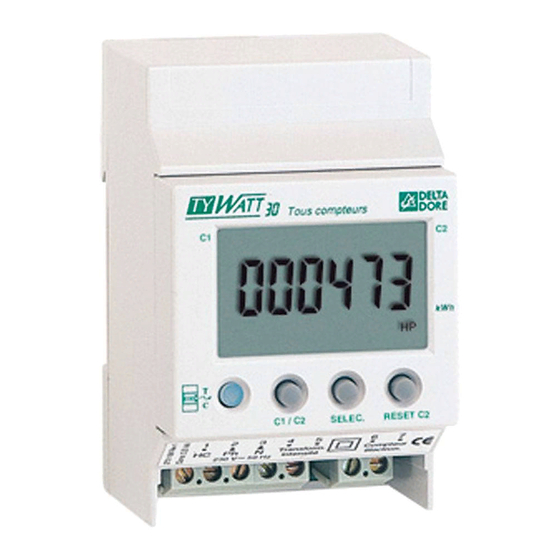

DELTA DORE TYWATT 30 Manual De Instrucciones

TYWATT 30
El contador de consumos.
TYWATT 30 permite medir la cantidad de kilowatios/hora consumidos por una parte de la instalación eléctrica (Calefacción, Agua Caliente Sanitaria,
Bomba de calor, otros..)
Efectúa 2 tipos de acumulados : C1 (Acumulado desde la puesta en marcha, imborrable)
La medida de intensidad se hace a través de un aparato de medida externo (transformador de intensidad, T.I).
1. Instalación
Fijación sobre raíl DIN, caja modular y T.I. en el cuadro eléctrico
Instalación de los T.I. (transformadores de intensidad)
• La longitud del cable (tipo H03VV-F o H05V-K) de los T.I. se puede alargar un máximo de 1,5 m.
• Se pueden pasar varios conductores de una misma fase por el mismo T.I. (Ø interior 10mm máx.).
2. Conexíon
- Los esquemas indicados deben considerarse como principio. No figuran las protecciones u otros accesorios exigidos por las normas.
- La norma y las reglas de instalación establecidas deben ser respetadas.
- Es necesario que los aparatos conectados en su cercanía no creen perturbaciones demasiado fuertes (directiva 2004/108/CE).
El contacto horas valle debe ser una fase que
F
podrá ser "retomada" sobre el contactor día/noche del
mando del ACS (Termo agua caliente) o sobre un
relé de desacoplamiento de las horas valle.
HC
Termo de agua
eléctrico
Contactor
día / noche
3. Puesta en servicio
A la puesta en tensión, durante 10 segundos :
- El testigo rojo está fijo
- El acumulado de consumo empieza (en Wh hasta1 kWh (fig. 1),
después sigue en kWh (fig. 2)) sin indicación de periodo tarifario.
Pasados los 10 segundos :
- El testigo rojo parpadea,
- La indicación del periodo tarifario aparece (fig.3),
Nota : Poner la calefacción en marcha. La puesta en marcha del contaje (fig.1 o Fig. 2) permite
verificar inmediatamente el buen funcionamiento del TYWATT 30.
2701903_Rev.2
C2 (Acumulado desde la última puesta a cero, borrable)
Contador
Electromecánico
TYWATT 30
Hacia
Alim.
220 V
Transform. Contador
contador
HC F N
intensidad electrón.
1 2 3 4 5 6 7
Fase a medir
Hacia las
protecciones
k W h
H P
