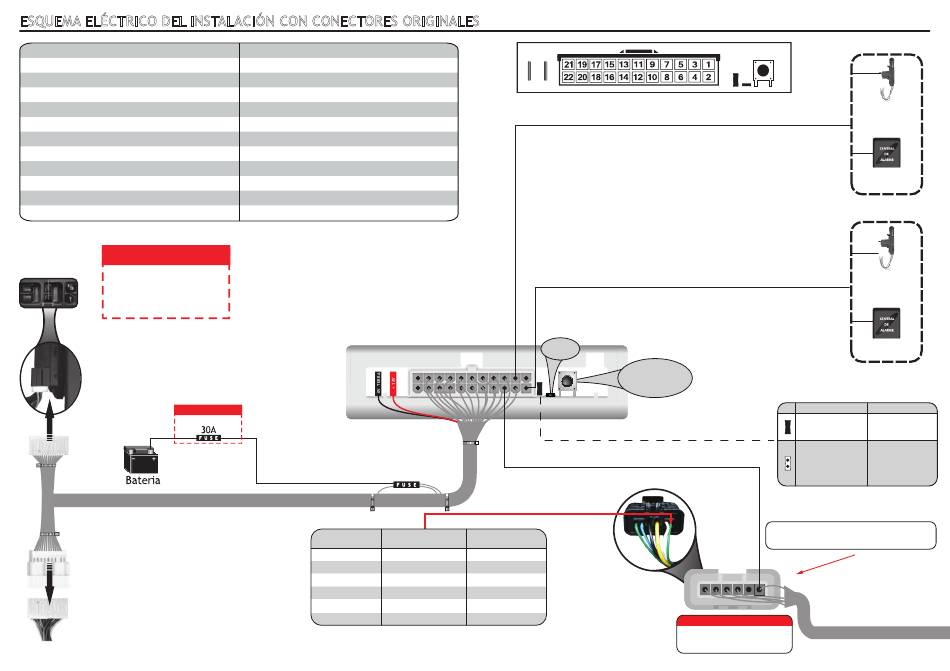

ESQUEMA ELÉCTRICO DEL INSTALACIÓN CON CONECTORES ORIGINALES
1 - VACÍO
2 - PULSO DEL UNLOCK O SALÍDA DEL ALARMA PARA VIDRIOS
3 - PULSO DEL LOCK O SALÍDA DEL ALARMA PARA VIDRÍOS
4 - SEÑAL DE LOCK
5 - +12V IGNICIÓN
6 - SALÍDA TEMPORIZADA
7 - DESCENSO DEL MOTOR TRASERO IZQUIERDO
8 - DESCENSO INTERRUPTOR TRASERO IZQUIERDO
9 - ASCENSO MOTOR TRASERO IZQUIERDO
10 - ASCENSO INTERRUPTOR TRASERO IZQUIERDO
11 - DESCENSO MOTOR TRASERO DERECHO
12 - DESCENSO INTERRUPTOR TRASERO DERECHO
Interruptor del vidrío
ATENCIÓN
eléctrico de la puerta
del conductor
NUNCA realice la programación
de los vidríos con o conjunto de
los interruptores de la puerta
del conductor desconectado.
Recomendación
Conector
PRO
Conector
PRO
Conector
Original
* Los colores de los cables originales, sus funciones y ubicación son varios.
Antes de la instalación de nuestros productos, consulte siempre con un multímetro para evitar posibles problemas.
Tury no se hace responsable por los daños al sistema eléctrico del vehículo por errores de instalación.
13 - ASCENSO MOTOR TRASERO DERECHO
14 - ASCENSO INTERRUPTOR TRASERO DERECHO
15 - DESCENSO MOTOR PASAJERO
16 - DESCENSO INTERRUPTOR PASAJERO
17 - ASCENSO MOTOR PASAJERO
18 - ASCENSO INERRUPTOR PASAJERO
19 - DESCENSO MOTOR CONDUCTOR
20 - DESCENSO INTERRUPTOR CONDUCTOR
21 - ASCENSO MOTOR CONDUCTOR
22 - ASCENSO INTERRUPTOR CONDUCTOR
23 - 0V TIERRA
24 - +12V BATERÍA
Fusible
ROJO - +12V BATERIA
VEHÍCULO
Santa Fé
IX35
IX35
Optima
Sportage
Sportage
23 24
VERDE/NEGRO - PULSO DEL LOCK
O SALÍDA DEL ALARMA PARA VIDRÍOS
AMARILLO/NEGRO - PULSO DEL UNLOCK
O SALÍDA DEL ALARMA PARA VIDRÍOS
LED
NARANJA/NEGRO - TEMPORIZACIÓN
Fusible
30A
AÑO
HILO
2011 - 2013
Blanco
2014 - 2015
Blanco/Negro
2016 en adelante
Green
TODOS
Gris/Negro
2014 - 2015
Blanco/Negro
2016 en adelante
Blanco/Negro
Interruptor
del
Programación
JUMPER - ATIVACIÓN DEL ALARMA
IMAGEN MERAMENTE ILUSTRATIVA
1 2 3 4 5 6
1 2 3 4 5 6
ATENCIÓN
El vehículo IX35 puede
tener dos cables verdes
PRO 4.32/PRO 4.34
PRO 4.17
Motor del
bloqueo eléctrico
o
Central
del alarma
Motor del
bloqueo eléctrico
o
Central
del alarma
ASCENSO
DESCENSO
3 Pulsos
Lock
de Unlock
Comando del
Comando de
ascenso via
descenso via
Alarma universal
Alarma universal
(salída auxiliar)
(saída auxiliar)
Conecte el hilo NARANJA/NEGRO a los
hilos como la tabla al lado.
