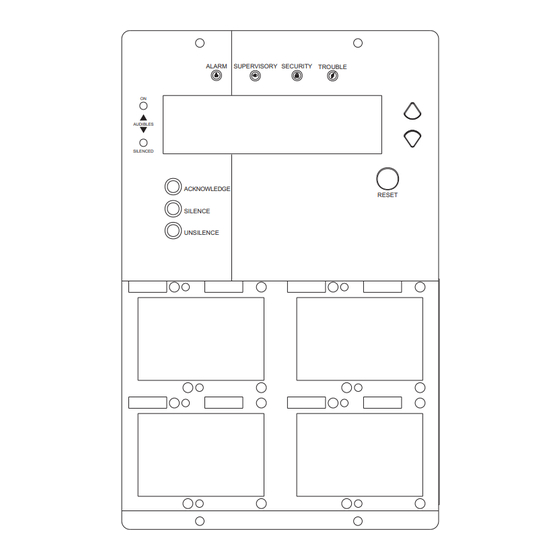

SSD-C-REM Pantalla de Visualización Remota – Estado del Sistema con Control NTRODUCCIÓN El modelo SSD-C-REM de Siemens Industria, Inc., es un módulo opcional FireFinder que muestra el estado de eventos de un sistema y que tiene capacidad para controlar el...
UNCIONAMIENTO El modelo SSD-C-REM tiene seis LEDs y un sonador para indicar el estado del panel de alarma de incendios. El LCD indica el estado de un evento específico. El modelo SSD-C-REM tiene además botones que permiten al usuario navegar por la lista de eventos y/o tomar control del sistema.
Página 3
UNCIONAMIENTO – ONTROLES NDICADORES (Continuación) El sonador funciona del siguiente modo: Normalmente APAGADO. Indica que el sistema está en modo supervisión o bien que todos los eventos del sistema han sido reconocidos o que se ha pulsado un pulsador. ENCENDIDO CONTINÚO. SONADOR Indica que hay al menos una alarma sin reconocer en el sistema.
Página 4
Línea 3 - Categoría de evento o tipo de problema, secuencia número del evento. Línea 4 - Número total de eventos de alarma | supervisión, seguridad y problema en el sistema o vector izados al modelo SSD-C-REM. I ndustria, I nc. P/N: 315-034773-5 División de Tecnologías de Edificios...
LCD para SSD-C-REM - Modo supervisión (superior) y modo evento activo (inferior) NSTALACIÓN Los siguientes componentes deben estar definidos antes de instalar la carcasa SSD-C-REM a la placa de montaje SSD-C-REM. Consulte la Figura 4. Interruptor DIP selección de opción S S1 –SW1: En posición de ENCENDIDO si el SSD-C es el final del cableado de P A (solo estilo 4).
Si no, los eventos de alarma se filtran. • Visualización de eventos de seguridad: Seleccionando éste, los eventos de seguridad se muestran en el módulo SSD-C-REM. Si no, los eventos de seguridad se filtran. • Visualización de eventos de supervisión: Seleccionando éste, los eventos de supervisión se muestran en el módulo SSD-C-REM.
Página 7
Figura 5 Conexión típica del modelo SSD-C-REM al FireFinder XLS El esquema de cableado de la Figura 6 muestra las conexiones del módulo SSD-C-REM a los modelos NIC-C y PSC-12. Consulte las instrucciones de instalación del modelo NIC-C, , y las instrucciones de instalación del modelo PSC-12,...
Página 8
REMBOX2 REMBOX4 con RNI anterior a Rev. 2 I (Rev. 2 o superior) tienen un conector Las versiones más recientes del modelo RN adicional ( ) para una conexión directa al SSD-C-REM. Un cable ( P/N 555-134828 proporciona señales modelo SSD-C-REM.
SSD-C-REM. fuente alimentación deberá tener aprobación UL para su aplicación en señalización y protección de incendios. Asegúrese de incluir el modelo SSD-C-REM en los cálculos de la batería. I ndustria, I nc. P/N: 315-034773-5 División de Tecnologías de Edificios...
Página 10
Siemens Industria, Inc. División de Tecnologías de edificios P/N : 315-034773-5 Documento de Identificación : A6V11314185__ Florham Park, NJ 07932 [Los Estados Unidos, U.S.A.]...
