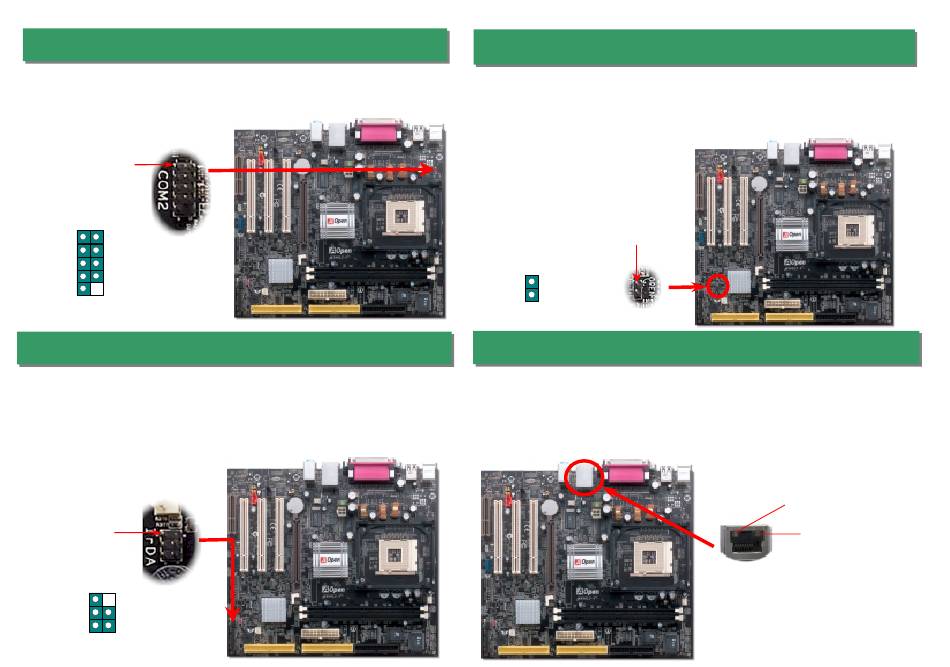

10. Conector COM2
Esta placa base proporciona dos puertos serie. uno de ellos está en el conector del panel
posterior, el otro en la mitad izquierda, entre las ranuras PCI. Con el cable adecuado,
puede conectarlo al panel trasero de la caja
Pin 1
1 2
DCD#
SIN
SOUT
DTR#
GND
DSR#
RI#
CTS#
RTS#
11. Conector IrDA
El conector IrDA puede configurarse para soportar un módulo infrarrojo sin cables. Con este
módulo y una aplicación software como Laplink o la Conexión Directa por Cable de Windows
95, el usuario puede transferir archivos a/o desde laptops, notebooks, dispositivos PDA e
impresoras. Este conector suporta HPSIR (115.2Kbps, 2 metros) y ASK-IR (56Kbps).
Instale el módulo infrarrojo en el conector IrDA y habilite la función infrarrojos en la
configuración BIOS, Modo UART, asegúrese de utilizar la orientación correcta cuando
enchufe el conector IrDA.
Pin 1
1
KEY
NC
GND
+5V
IR_RX
IR_TX
Conector IrDA
12. Conector Caja abierta
El conector "CASE OPEN (CAJA ABIERTA)" proporciona la función de monitorización de
intrusión de chasis. Para hacerla funcionar, tiene que habilitarla en la BIOS del sistema, y
enchufar este conector a un sensor situado en algún lugar del chasis. Así, cuando este sensor
sea activado por la luz o la apertura de la caja, el sistema emitirá un sonido de alarma para
informarle. Por favor, advierta que esta útil función sólo está disponibles en cajas avanzadas,
puede comprar un sensor extra, colocarlo en su caja, y sacar buen partido de esta función.
Pin 1
1
Sensor
GND
13. Soporte de LAN 10/100 Mbps integrado
A la potencia del controlador SiS LAN con Realtek PHY incorporado, que es un dispositivo
altamente integrado de conexión de Plataforma LAN, añade una Ethernet de 10/100M bps
para su uso en la oficina y el hogar, el conector Ethernet RJ45 está ubicado encima de los
conectores USB. El LED verde indica el modo de conexión, encendido cuando está en red y
parpadeante cuando se transfieren datos. El LED naranja indica el modo de transferencia,
encendido cuando se transfieren datos en modo 100Mbps. Puede habilitar o deshabilitar esta
función simplemente ajustándola a través de la BIOS
Verde 10M
ACT/LNK
Naranja /100M
ACT/LNK
