Manual del usuario de ECRESO FM de alta potencia
Conecte la alimentación eléctrica.
Asegúrese de conectar el transmisor correctamente a tierra, use la conexión a tierra que se suministra, si es
necesario.
!
Asegúrese de que todos los conectores están enroscados firmemente antes de conectar a la alimentación. Use
una llave para apretar los conectores, si fuese necesario. Una mala conexión puede dar lugar a un arco
eléctrico que podría destruir los amplificadores.
4.3.

Ajuste de la potencia del transmisor

Conecte la salida del acoplador de ECRESO FM a una carga de 50  con un vatímetro.
1.
La potencia de la carga de 50  debe ser superior a 2500 W para un transmisor de 2 kW,
superior a 3500 W para un transmisor de 3 kW, superior a 4500 W para un transmisor de
3,5 kW y superior a 6000 W para un transmisor de 5 kW.
Cuando compró el ECRESO FM 100 W, la RF del amplificador estaba desactivada y la
potencia en 0 W.

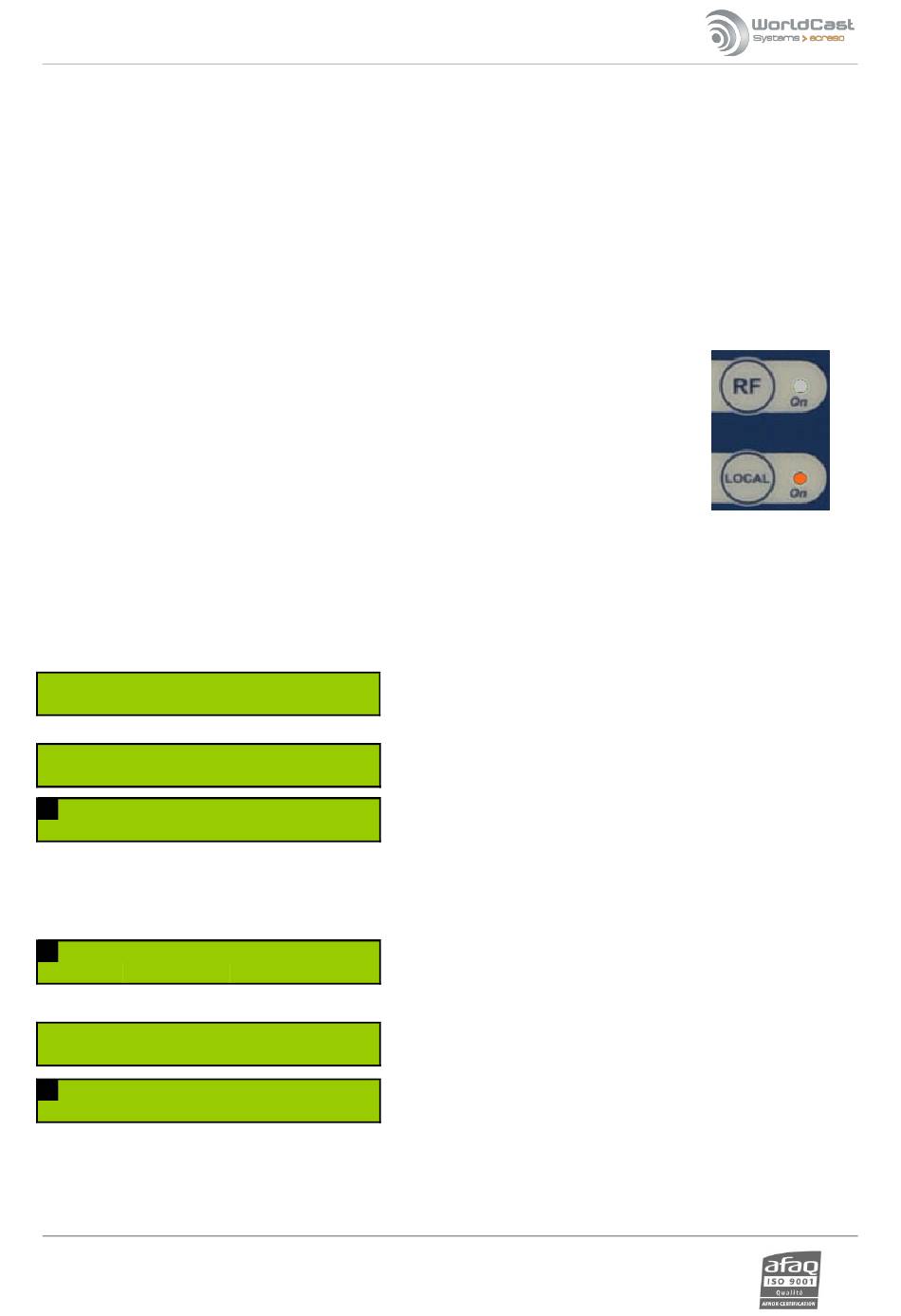

2. Presione el botón Local en el panel frontal y luego el botón RF.
Ajuste de potencia
Consulte el principio de funcionamiento del panel frontal en la sección 6.2.
9 8 . 0 0 M H z
9 8 . 0 0 M H z
-> R F P A R A M E T E R S >
1 P W R P F W D
-> 1 0 0
1 G O
M A I N
9 8 . 0 0 M H z
-> T X P A R A M E T E R S >
1 P W R P F W D
-> 1 0 0
Para configurar el equipo mediante el panel frontal: ver sección 4.4.
'
Oficina central: Parc d activites Kennedy - 20, avenue Neil Armstrong
–
Tel +33 (0)5 57 928 928 Fax +33 (0)5 57 928 929
–
12/2017
0 W
0 W
P R E F
1 0 0 5 2
T O
-> R F
0 W
P R E F
1 0 0 5 2
–
www.worldcastsystems.com
En la pantalla principal, presione la tecla "Enter" para mostrar los
menús y luego la tecla "+" hasta que aparezca el menú de
parámetros del RF.
Una vez en esta pantalla, presione "Enter" y luego presione la tecla
"+" hasta que aparezca la pantalla de potencia
Ahora puede ajustar la potencia de ECRESO FM. La flecha que
precede a la potencia indica que este parámetro está seleccionado:
presione "Enter" para cambiar al modo de edición.
" " "–"
Use las teclas + y para ajustar la potencia, tal como se
recomienda en la sección 4.1. Para confirmar, presione la tecla
"Enter".
Pulse la tecla "+" hasta que aparezca esta pantalla. Cuando esté
seleccionado el menú de RF, presione "Enter" para regresar a la
lista de menús.
Ahora busque el menú de parámetros de TX para ajustar la potencia
de todo el transmisor, tal como hizo anteriormente.
La potencia que se fija aquí se utiliza para ajustar automáticamente
la potencia de cada amplificador.
Página 42
–
