Listado de Piezas del Calentador

5.0 Piezas
Tabla 5.1 • Listado de Piezas del Calentador
Descripción
Listado de Piezas Eléctricas
Set de electrodos
DR-230V Válvula de gas - SIT 0.840.061
DR-230V Cable de válvula
230V Cable 3 conductores (560 mm)
Cable de encendido de alto voltaje
Cable de encendido de bajo voltaje
Listado de Piezas del Quemador
Cabezal quemador c/soporte central
Cabezal quemador s/soporte central
Varilla larga de cabezal quemador
Varilla de encendido de cabezal quemador
Inyector 1.55 mm
Inyector 1.65 mm
Listado de Tuercas y Tornillos
1/4-10 Tornillo corto montaje de electrodos
#8x1/2" Tornillo autoroscante
#8x1/2" Tornillo comun
1/4-20 x1/2" Tornillo
Listado de Piezas Internas
Distribuidor (*especificar 1-5)
Estructura superior (*especificar 1-5)
Deflector de calor (*especificar 1-5)
Deflector de llama (*especificar 1-5)
Extremo del reflector ((*especificar 1-5)
Conj. reflector completo (*especificar 1-5)
* (1: DR 30; 2: DR 50-60; 3: DR 80-100; 4: DR 120-130; 5: DR 150-160). ^Especificar numero de modelo.
OBSERVACIÓN: los quemadores de reemplazo son llamados "cabezal quemador". Las placas cerámicas no
se venden por separadas, pida el conjunto completo (Nro de Pieza DR-RH)

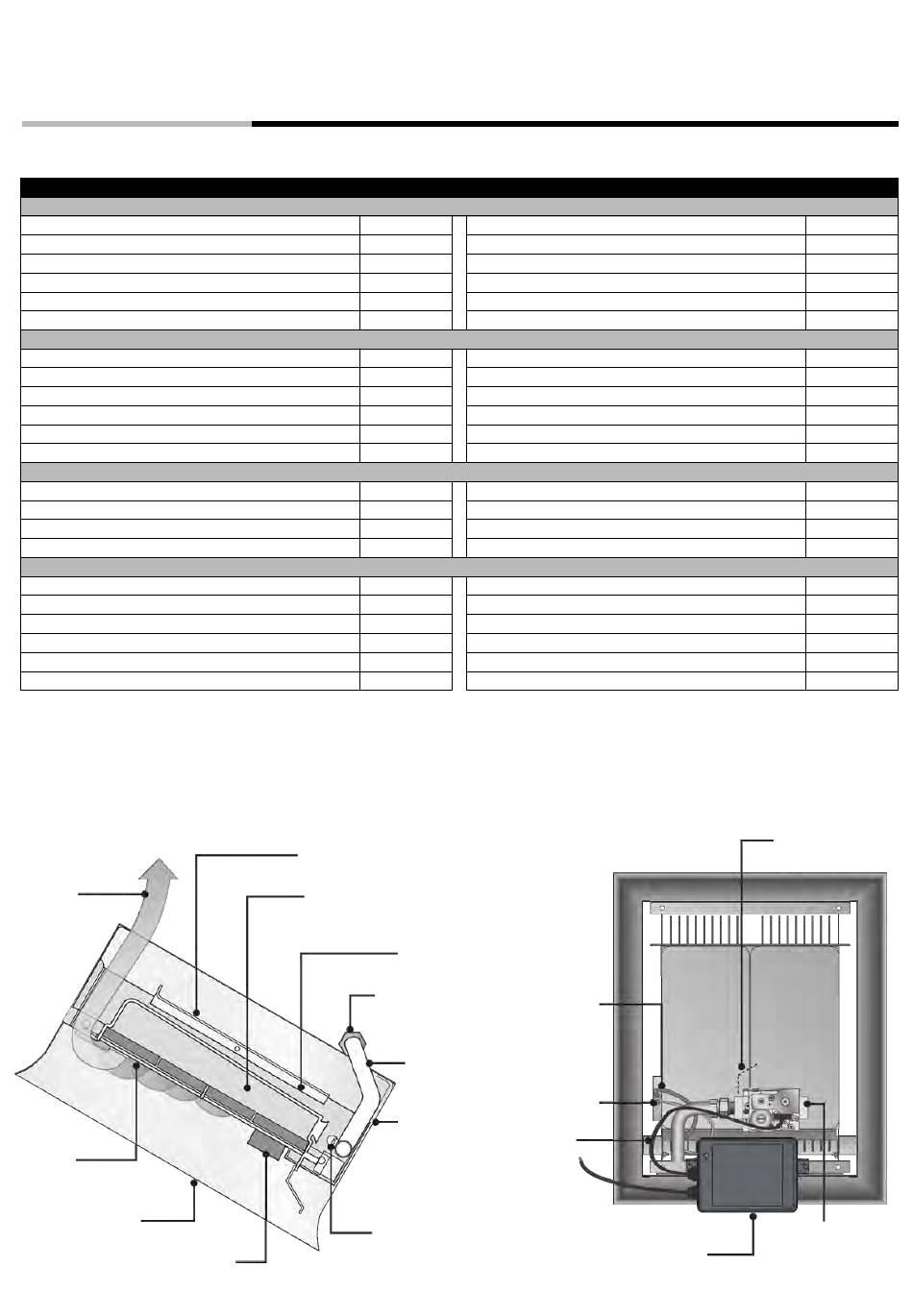

Figura 5.1 • Componentes del calentador
Vía de
escape
Varillas
Deflector del
reflector
Conjunto de
electrodos
N° Pieza
32-508
TP-740B
DR-VC230
DR-3CW
HVW-18
LVW-18
DR-RH
DR-RHP
DR-LROD
DR-SROD
ORF#53
ORF#52
DR10-EMS
DE-8STS
DR-8SMS
DR-20MB
DR-MAN^
DR-UF^
DR-HS^
DR-FLSH^
DR-RFE^
DR-REF
Deflector de calor
Cabezal quemador
con cerámicas
Estructura lateral
Tuerca unión
Llave del
distribuidor de
presión
Conjunto de
estructura del
extremo del
distribuidor
Orificio
de gas
20
Descripción
EN-298 Placa de circuito
Cableado para DR-230VCBA
Capuchón de goma rojo para chispa
230V Fondo de caja de conexiones
230V Tapa de caja de conexiones
Solución
Inyector 2.15 mm
Inyector 2.25 mm
Inyector 2.35 mm
Inyector 2.45mm
Inyector 2.60mm
Solución
1/4-20 Tuerca hexagonal (para DR-20STB)
1/4-20x1/2" Perno autoroscante
Tuerca unión de 3 piezas
Solución
Estructura lateral
Soporte de electrodos
Inserto de estructura lateral
Laterales empotrados del reflector
Soporte transversal
Cable alta
tensión
Cable baja
tensión
Cable de
válvula
Distribuidor / Extremo
de control hacia abajo
Serie DR
N° Pieza
Solución
DR-CB230A
DR-WH230A
DR-RSB
DR-PJBB
DR-PJBT
ORF#44
ORF#43
ORF#42
ORF#41
ORF#38
DR-20HN
DR-20STB
DR-MU
DR-SF
DR-EMB
DR-SFI
DR-ERS
DR-CO
Soporte
transversal
Válvula de gas
