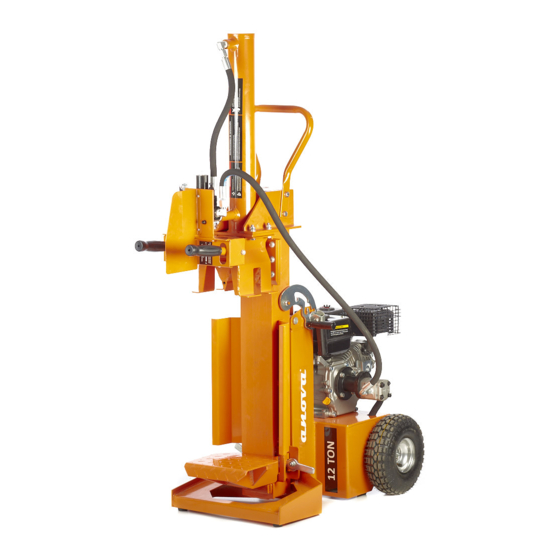

- Página 1 Instrucciones - Manual usuario ROMPEDORA DE LEÑA RLT12GVH Millasur, SL. Rúa Eduardo Pondal, nº 23 - Pol. Ind. Sigüeiro 15688 - Oroso - A Coruña 981 696465 www.millasur.com...
- Página 2 ANOVA le agradece por haber elegido uno de nuestros productos y le garantiza la asistencia y cooperación que siempre ha distinguido a nuestra marca a lo largo del tiempo. Esta máquina está diseñada para durar muchos años y para ser de gran utilidad si es usada de acuerdo con las instrucciones contenidas en el manual de usuario.
- Página 3 ADVERTENCIA Lean atentamente este manual. Se pueden producir lesiones graves o la muerte si no se siguen las instrucciones de seguridad. El motor se envía sin aceite. -Antes de arrancar el motor, llene con aceite de motor SAE 10W-30. -Ver manual del motor para la capacidad de aceite del motor. El tanque de aceite hidráulico se envía sin aceite.
-
Página 4: Definiciones De Palabras De Señal De Peligro
Definiciones de palabras de señal de peligro Éste es el símbolo de alerta de seguridad. Se utiliza para alertarlo sobre posibles peligros de lesiones personales. Obedezca todos los mensajes de seguridad que siguen a este símbolo para evitar posibles lesiones o la muerte. PELIGRO (rojo) indica una situación de peligro inminente DANGER que, si no se evita, causará... -
Página 5: Tabla De Contenido
Tabla de contenido Reglas de seguridad de importación..........1-2 Definiciones de componentes de la máquina........3 Instrucciones de operación..............4 Mantenimiento y almacenaje............5 Solución de problemas................6 Especificaciones..................7 Instrucciones de montaje…..............8-11 Despieces……...................12... -
Página 6: Reglas De Seguridad Importantes
Reglas de seguridad importantes ADVERTENCIA 1.) Lea este manual completamente. Se pueden producir lesiones graves o la muerte si no se siguen las instrucciones de seguridad. Todos los que operan el partidor de troncos deben leer y comprender completamente todas las reglas de seguridad, instrucciones de funcionamiento e instrucciones de mantenimiento e instrucciones de mantenimiento. - Página 7 Reglas de seguridad importantes ADVERTENCIA 6.) Riesgo de incendio y explosión. Los gases de escape calientes del motor pueden provocar un incendio. La gasolina es altamente inflamable y explosiva. Puede sufrir quemaduras o lesiones graves al manipular combustible. - Coloque el silenciador al menos a 7 pies de distancia de objetos combustibles. -Antes de agregar combustible, pare el motor y mantenga alejado el calor, las chispas y las llamas.
-
Página 8: Definiciones De Componentes De La Máquina
Definiciones de los componentes de la máquina ) Cilindro hidráulico. ) Manija de la válvula de control. ) Cuña. ) Guía de tronco y protector. Soporte tronco inferior. ) Unidad de bloqueo. ) Cuerpo principal. ) Rueda. ) Motos 10.) Manillar. -
Página 9: Instrucciones De Operación
Instrucciones de uso Operación correcta del partidor de troncos 1.) Cargue un tronco en la viga y contra la cuña. 2.) Pueden ocurrir accidentes graves cuando se permite a otras personas dentro de la zona de trabajo. Mantenga a todos los demás fuera de la zona de trabajo mientras opera la válvula de control. -
Página 10: Mantenimiento Y Almacenaje
Mantenimiento y almacenaje Antes de realizar el mantenimiento, el partidor de troncos debe colocarse en modo de mantenimiento. 1.) Apague el motor. 2.) Mueva la manija de la válvula de control hacia adelante y hacia atrás para aliviar la presión hidráulica. Después de realizar el mantenimiento, asegúrese de que todas las protecciones, escudos y características de seguridad se vuelvan a colocar en su lugar. -
Página 11: Solución De Problemas
Solución de problemas Problema La varilla del cilindro no se mueve SOLUCION: A, D, E, H, J Velocidad lenta del eje del cilindro al extender o SOLUCION: A, B, C, H, I, K, L retraer La madera no se rompe o se rompe extremadamente SOLUCION: A, B, C, F, I, K lento El motor se atasca durante la división... -
Página 12: Especificaciones
Especificaciones Fuerza del ariete: 12 ton. Motor: 7 HP Bomba de engranajes: 2.1 GPM Presión máxima: 3500PSI Capacidad del tanque hidráulico: 4.7 L Max. Apertura de troncos: 52cm El fabricante se reserva el derecho de realizar mejoras en el diseño y / o cambios en las especificaciones en cualquier momento sin incurrir en ninguna obligación de instalarlos en unidades previamente vendidas. -
Página 13: Pasos De Montaje
PASOS DE MONTAJE PASO 1: BLOQUEO Y CONJUNTO DE MANIJAS 1. Fije la manija (# 22) en el extremo de la viga con el perno (# 23), la arandela de resorte (# 9) y la arandela (# 10). - Página 14 PASO 2: MONTAJE DE RUEDA Y CILINDRO 1. Ajuste la viga a una posición horizontal y fíjela con el sistema de bloqueo. 2. Ensamble el cilindro y el protector de cuña a la viga usando un perno hexagonal (# 21), arandela de resorte (# 9), arandela plana (# 10) y tuerca # 11.
- Página 15 PASO 3: GUÍA DE REGISTRO Y MONTAJE DE MOTOR 1. Ensamble la guía de registro izquierda y derecha （# 2 y usando tuercas (# 8), arandela de resorte (# 9) y arandela plana (# 10). 2. Fije el conjunto del motor al cuerpo principal utilizando los pernos (# 34), la arandela plana (# 35), la arandela de resorte (# 50) y las tuercas (# 37).
- Página 16 PASO 4: MONTAJE DE MANGUERAS HIDRAULICAS 1. Adjuntar la manguera hidráulica (# 63). Usando una manguera de alta presión (# 63) que se ensamblará a la válvula de control y la bomba de engranajes del motor. Fije un extremo a la junta de entrada de la válvula de control (ya fijada en la fábrica) y otro extremo a la bomba de engranajes del motor.
-
Página 17: Despieces
Despiece... -
Página 18: Declaración De Conformidad Ce
Denominación de la máquina: ROMPEDOR DE LEÑA RLT12GVH Modelo: Norma reconocida y aprobada a la que se adecúa: Directiva CE: Directiva maquinaria 2006/42/EC (MD) Y 2014/30/EU (EMC)
