Altronix AL600ULXD Guia De Inicio Rapido

La fuente de alimentación AL600ULXD convierte una entrada de 115VAC o 230VAC / 50 / 60Hz, a una salida sin limitación
de energía de 12VDC o 24VDC (consulte las especificaciones).
• Fuente de alimentación de control de acceso y fuego listada por UL (UL1481, UL294).
• Interruptor seleccionable de 12VDC o 24VDC salida sin restricción de corriente.
• Entrada 115VAC / 60Hz, 1.9 amp o 230VAC 50 / 60Hz, .95 amp.
• Corriente de carga máxima .7 amp.
• Corriente de suministro continuo de 6 amperios a 12VDC / 24VDC.
• Salida filtrada y regulada electrónicamente.
• Cargador incorporado para baterías selladas de plomo ácido o gel.
• Cambio automático a batería de reserva cuando falla la AC.
• Indicadores LED de entrada de AC y salida de DC.
• Supervisión de fallas de AC (contactos tipo "C").
• Batería baja y supervisión de presencia de batería (contactos tipo "C").
• Protección contra sobrecarga térmica.
• Protección contra cortocircuitos.

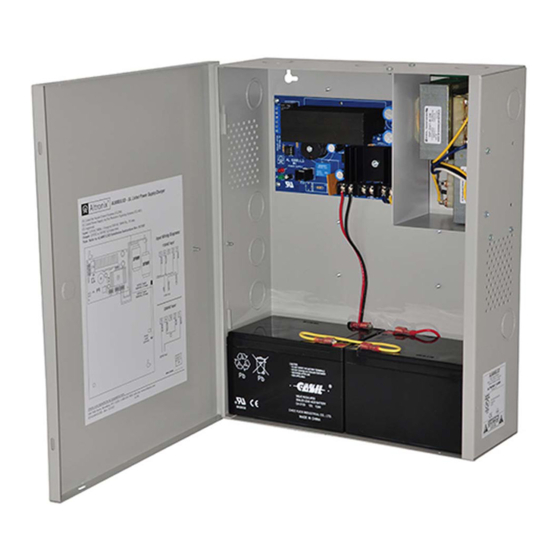

• La unidad está completa con fuente de alimentación, gabinete, cerradura
y transformadores de chasis abierto.
• Incluye cables de batería.
Dimensiones de el gabinete: 15.5 "H x 12" W x 4.5 "D
Nota: El gabinete admite hasta dos (2) baterías de 12AH
Seleccion de salida de voltaje de la fuente de alimentación:
Salida Posición del interruptor
12VDC
24VDC
Especificaciones de reserva:
Salida
12VDC / 40AH Batería
24VDC / 12AH Batería
24VDC / 40AH Batería
Instrucciones de instalación:
El AL600ULXD debe instalarse de acuerdo con el artículo 760 del Código Eléctrico Nacional o NFPA 72, así como con
todos los códigos locales aplicables.
1. Monte el AL600ULXD en la ubicación deseada.
2. Conecte la potencia de entrada de un circuito de AC no conmutado separado a los transformadores. Asegure el cable
verde a tierra. (Fig. 1).
Para entrada de 115 VAC: Conecte los cables amarillo y blanco del transformador primario al neutro.
Para entrada de 230VAC: Conecte los cables azul y amarillo del transformador 1 juntos. Conecte los cables azul y
amarillo
Mantenga el cableado de potencia limitada separado del cableado de potencia no limitada (115VAC 50 / 60Hz o 230
50 / 60Hz de entrada, cables de batería). Se debe proporcionar un espacio mínimo de .25 ".
AL600ULXD
Fuente de alimentación.
SW 1 Cerrado
SW1 Abierto
4 hr. de reserva y
5 min. de alarma
Reserva = 6 amp
Alarma = 6 amp
–
Reserva = 6 amp
Alarma = 6 amp
Conecte los cables azul y negro del transformador primario a la línea (Fig. 2).
del transformador 2 juntos. Conecte el cable blanco de ambos transformadores al neutro.
Conecte el cable negro de ambos transformadores a la línea (Fig. 3).
Descripción
Especificaciones:
24 hrs. de reserva y
5 min. de alarma
Reserva = 1.0 amp
Alarma = 6 amp
Reserva = 200mA
Alarma = 6 amp
Reserva = 1.0 amp
Alarma = 6 amp
60 hrs. de reserva y
5 min. de alarma
Reserva = 300mA
Alarma = 6 amp
–
Reserva = 300mA
Alarma = 6 amp
