Suplemento 3: Salidas no amplificadas AUX3 ... AUX6
Como en el caso de que las salidas de función no amplificadas AUX3 ... AUX6 (nivel lógico 0 V - 5 V, max. 20 mA) no
puedan conmutar cargas mayores, se deben prever amplificadores de conmutación (MOSFET, transistores bipolares o
similares) para consumidores de corriente, que requieren una tensión de alimentación más alta (> 5 V) o una corriente
mayor (> 20 mA).
Suplemento 4: Desenganches eléctricos / Diodo de protección
Los desenganches eléctricos – por ejemplo, enganches que se pueden desenganchar a distancia automáticamente –
son artículos magnéticos y por tanto, consumidores inductivos.
Al desconectar la corriente pueden generar por la bobina del producto magnético una tensión alta de polaridad opuesta
(hasta varios cientos de voltios) por autoinducción. Al exceder de la tensión máxima de corte de las salidas de función
de los MOSFET de salida más sensibles, ¡pueden destruirse irreparablemente!

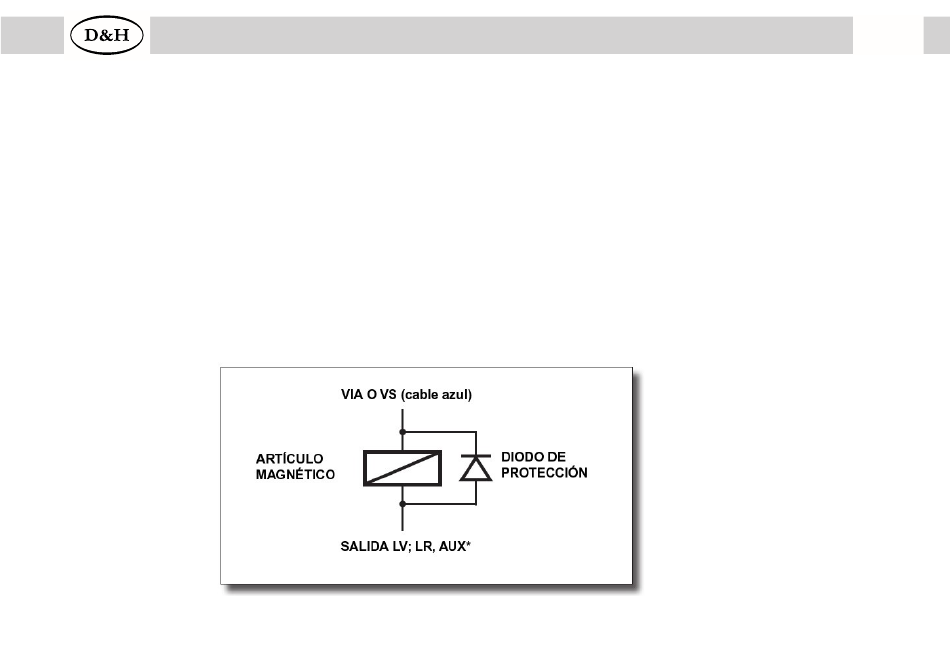

Por lo tanto, es imperativo quitar brevemente estas tensiones por medio de diodos de protección:
a partir de la versión del firmware 3.12
