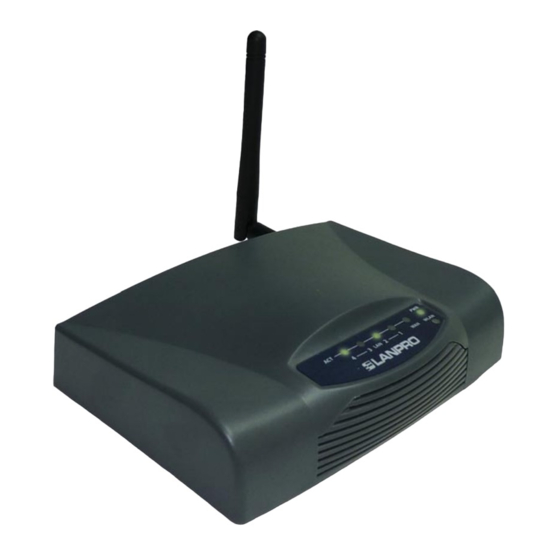

Lanpro LP-1521 Manual De Instrucciones
Ocultar thumbs
Ver también para LP-1521:
- Instalación (5 páginas) ,
- Manual (5 páginas) ,
- Manual de instalación (4 páginas)
Manuales relacionados para Lanpro LP-1521
Resumen de contenidos para Lanpro LP-1521
- Página 1 Inalámbricos - Equipos LP-1521 Enrutador Banda Ancha Manual 123 Configuración de VPN entre 2 LP-1521 con IP Dinámica. LP1521_M123_SPL02W LP-1521 Enrutador Banda Ancha Manual 123 Configuración de VPN entre 2 LP-1521 con IP Dinámica. www.lanpro.com...
- Página 2 Para configurar las VPN, efectúe primero el 123 de actualización de Firmware, (Documento: LP1521_M123_SPM01w. pdf). Lleve a la versión 1.4.7.cp.TPC.D_eng1 o superior. Para saber cuál versión de firmware tiene su LP-1521, entre en la ventana de configuración de su equipo seleccionando: Status, y del lado derecho verá Firmware Versión (Ver figura 1).
- Página 3 A continuación configuraremos el LP-1521 del SSID 1 (Color azul figura 3). Importante: tome en cuenta que la dirección IP del equipo LP-1521 es: 192.168.1.1. Desde el equipo conectado en la red de color azul, abra el navegador y coloque en la dirección: http://192.168.1.1...
- Página 4 Inalámbricos - Equipos - 2.4 GHz - Manual 123 configuracion VPN LP-1521 En la ventana de la figura 5, seleccione la opción: Management, seleccione: DDNS, seleccione: Enable DDNS y rellene los campos siguientes: Service Provider, allí seleccione: Dyndns, en: domain Name, coloque el alias creado (para este ejemplo: labazul.dyndns.org), en: User Name coloque el usuario y en: Password la clave de la cuenta DDNS, “estos...
- Página 5 Los valores para la VPN pueden ser varios, en este ejemplo se le muestra una configuración típica, la cual usted podrá ajustar según sus necesidades. Coloque los valores como se muestra en la figura 9 y por último seleccione: Apply Changes Para los Valores LP-1521 Segmento Azul, Refiérase a la tabla mostrada en el punto 18. www.lanpro.com...
- Página 6 A continuación configuraremos el LP-1521 del SSID 2 (Color Amarillo en la figura 3). Importante tome en cuenta que el IP del equipo LP-1521 es el 192.168.2.1. Desde el equipo conectado en la red de color azul, abra el navegador y coloque en la dirección la IP http://192.168.2.1...
- Página 7 Inalámbricos - Equipos - 2.4 GHz - Manual 123 configuracion VPN LP-1521 En la ventana de la figura 13, seleccione la opción: VPN y habilite la casilla de: Enable IPSEC VPN, y luego seleccione: Apply Changes. Figura 13 Una vez realizado el cambio seleccione: OK, tal como se muestra en la figura 14.
- Página 8 LP-1521 Tal como se muestra en la figura 16, coloque los valores como se muestra y por último seleccione: Apply Changes. Para los Valores LP-1521 Segmento Amarillo, refiérase a la tabla mostrada en el punto 18. Figura 16 Una vez realizado el cambio seleccione: OK, tal como se muestra en la figura 17.
- Página 9 Inalámbricos - Equipos - 2.4 GHz - Manual 123 configuracion VPN LP-1521 Tabla con los valores de ambos equipos en ambos segmentos. Azul Amarillo Enable Tunel 1 Connection Name Tunel 1 Tunel 1 Auth Type Local Site Subnet Address Subnet Address Local IP Address/Network 192.168.1.0...
- Página 10 Para verificar su VPN puede, (En la figura 20): 1. Visualizar en la pantalla de VPN de cualquiera de los LP-1521 el estado de conectado. 2. Efectuar un ping desde un equipo en la subred amarilla a uno de la subred azul o viceversa.
