1.2. INSTALACIÓN
El interfaz KLIC-DD se conecta al bus KNX a través de los terminales de conexión
incorporados.
Por otra parte, KLIC-DD se conecta a la placa PCB de la unidad de A/C mediante un cable de 5
hilos con conector S21, incluido como accesorio en el embalaje original del dispositivo.
Una vez que el dispositivo es alimentado con tensión a través del bus KNX, se podrá descargar
tanto la dirección física como el programa de aplicación asociado.
En la figura 1.2 se muestra el esquema de elementos de KLIC-DD.
A continuación se presenta una descripción de estos elementos:
Botón programación: una pulsación corta sobre este botón sitúa al dispositivo en modo
programación, y el LED asociado (2) se ilumina en rojo. Si este botón se mantiene pulsado en
el momento en que se aplica la tensión al bus, KLIC-DD entra en modo seguro.
Indicador LED: señal luminosa que indica el estado de funcionamiento de KLIC-DD.
Además de iluminarse en rojo cuando el dispositivo se encuentra en modo programación,
este LED también se iluminará en azul y en verde, indicando el estado de la comunicación
entre el bus KNX y la unidad A/C, algo muy útil durante el proceso de instalación del
dispositivo. A continuación se explica el significado de cada color en que puede iluminarse el
indicador LED:
ZENNiO
AVANCE Y TECNOLOGÍA

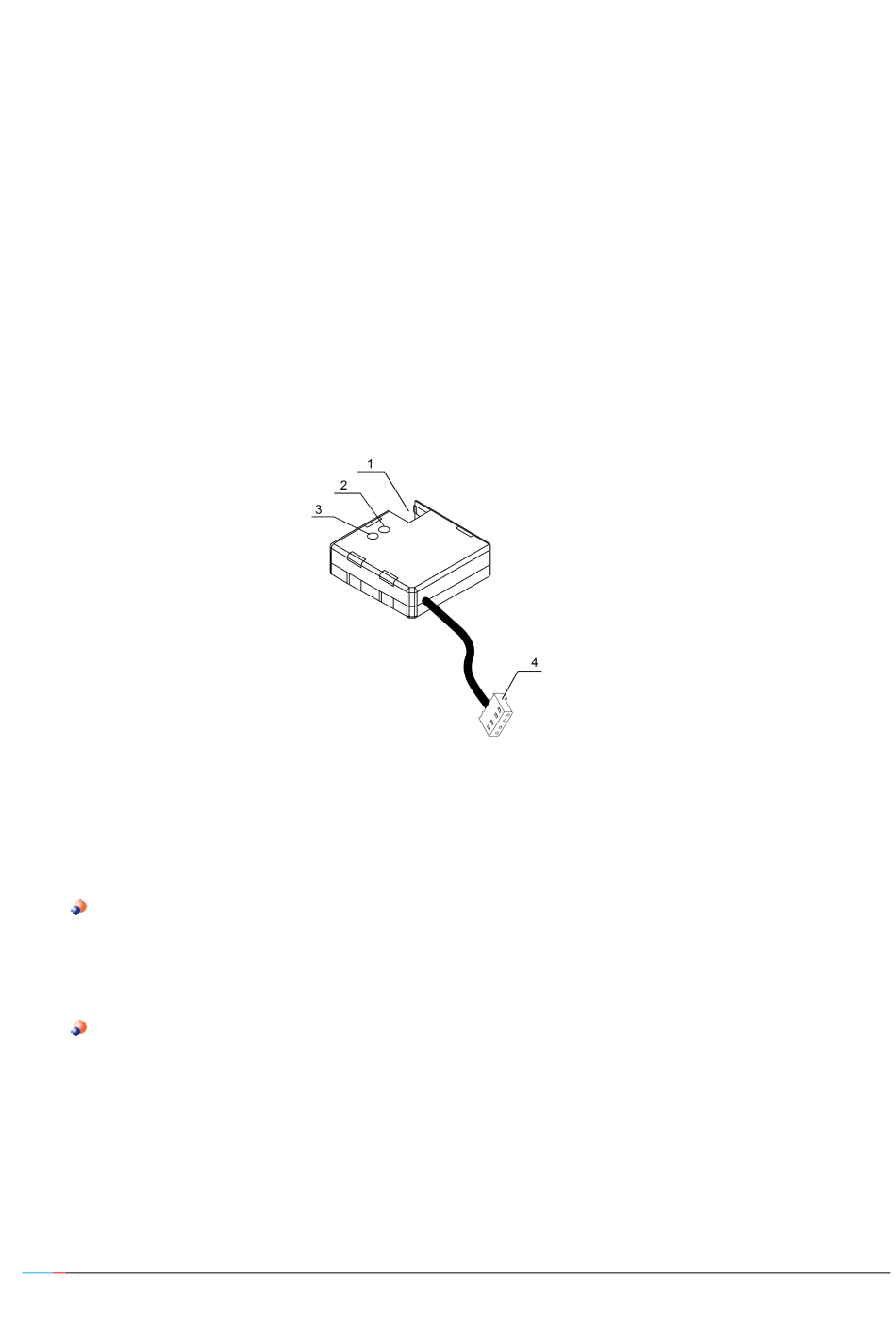

Figura 1.2. KLIC-DD. Esquema de elementos
1.- Conexión KNX
2.- Indicador LED
3.- Botón programación
4.- Cable de comunicación S21
