TI01203P/23/ES/08.19
71442328
2019-03-29
Products
Información técnica

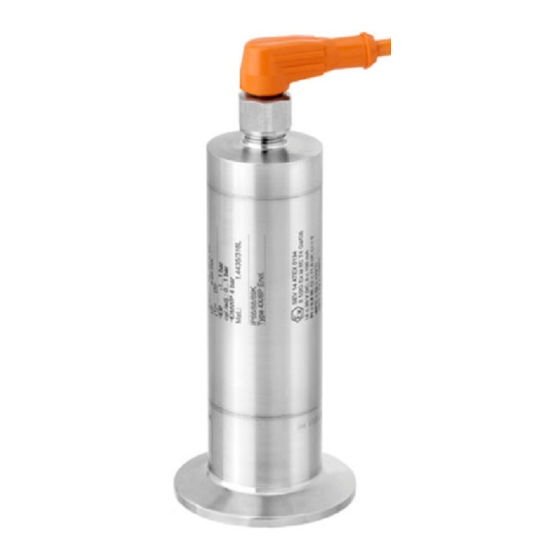

Cerabar PMP23
Medición de presión de proceso
Transductor de presión con sensores metálicos de
montaje enrasado para aplicaciones con requisitos
higiénicos
Aplicación
El equipo Cerabar es un transductor de presión que se utiliza en la medición de
presiones absolutas y relativas en gases, vapores, líquidos y polvo para aplicaciones
con requisitos higiénicos. El equipo Cerabar se puede utilizar en todo el mundo
gracias a una amplia gama de autorizaciones y conexiones a proceso.
Ventajas
• Reproducibilidad elevada y estabilidad a largo plazo
• Precisión de referencia: hasta 0,3 %
• Rangos de medición particularizados
• Rangeabilidad hasta 5:1
• Sensor para rangos de medición hasta 40 bar (600 psi)
• Caja y diafragma separador hecho de 316L
• Protección IP69
• Conexiones a proceso completamente soldadas
• Apto para procesos de limpieza CIP/SIP
• Opcionalmente disponible con IO-Link
Solutions
Services
Publicidad
Tabla de contenido
Manuales relacionados para Endress+Hauser Cerabar PMP23
Resumen de contenidos para Endress+Hauser Cerabar PMP23
- Página 1 Solutions Services TI01203P/23/ES/08.19 71442328 2019-03-29 Información técnica Cerabar PMP23 Medición de presión de proceso Transductor de presión con sensores metálicos de montaje enrasado para aplicaciones con requisitos higiénicos Aplicación El equipo Cerabar es un transductor de presión que se utiliza en la medición de presiones absolutas y relativas en gases, vapores, líquidos y polvo para aplicaciones...
-
Página 2: Tabla De Contenido
Cerabar PMP23 Índice de contenidos Sobre este documento ......4 Entorno ........20 Finalidad del documento . - Página 3 Cerabar PMP23 Información técnica ......40 Manual de instrucciones ......40 Manual de instrucciones abreviado .
-
Página 4: Sobre Este Documento
Cerabar PMP23 Sobre este documento Finalidad del documento El documento contiene todos los datos técnicos del equipo y proporciona una visión general de los accesorios y otros productos que se pueden solicitar para el equipo. Símbolos empleados Símbolos de seguridad Símbolo... -
Página 5: Documentación
Cerabar PMP23 Documentación Se encuentran disponibles los siguientes tipos de documentos: En la zona de descargas del sitio de Endress+Hauser en Internet: www.es.endress.com → Download Manual de instrucciones abreviado (KA): para obtener rápidamente el primer valor medido Las presentes instrucciones contienen toda la información imprescindible, desde la recepción del material hasta la puesta en marcha inicial (no para equipos con IO-Link). -
Página 6: Términos Y Abreviaturas
Cerabar PMP23 Términos y abreviaturas A0029505 Pos. Término/ Explicación abreviatura El OPL (límite de sobrepresión o sobrecarga del sensor) del equipo de medición depende del elemento de calificación más baja con respecto a la presión, es decir, tiene en cuenta la conexión a proceso además de la célula de medición. Observe también la dependencia entre presión y temperatura. -
Página 7: Cálculo De La Rangeabilidad
Cerabar PMP23 Cálculo de la rangeabilidad 1 = 2 A0029545 Span calibrado/ajustado Span basado en el punto cero URL del sensor Ejemplo • Sensor:10 bar (150 psi) • Span calibrado/ajustado: 0 … 5 bar (0 … 75 psi) • Límite superior del rango (URL) = 10 bar (150 psi) •... -
Página 8: Diseño Funcional Y Del Sistema
Cerabar PMP23 Diseño funcional y del sistema Principio de medición - Equipos con membrana metálica Medición de presión de La presión de proceso flexiona la membrana metálico del sensor y el fluido de relleno transfiere la proceso presión a un puente tipo Wheatstone (tecnología de semiconductores). Se mide y se procesa el cambio en la tensión de salida del puente debido a la presión. - Página 9 Cerabar PMP23 PMP23: máx. 0 … +160 bar (0 … +2 400 psi) Rango de temperaturas de proceso (temperatura en la conexión a proceso) PMP23: –10 … +100 °C (+14 … +212 °F) (+135 °C (+275 °F) para un máximo de una hora)
-
Página 10: Diseño Del Producto
Punto de medición (etiqueta), véanse las especificaciones adicionales Código de producto de Product Configurator para "Marcas" Para equipos con IO-Link, se dispone de un dispositivo IO-DD en el área de descargas de la página web de Endress+Hauser → 31. Endress+Hauser... -
Página 11: Entrada
Cerabar PMP23 Entrada Variable medida Variable de proceso medida PMP23: presión relativa o presión absoluta Variable de proceso calculada Presión Rango de medición Diafragma separador metálico Sensor Equipo Tensión máxima Mínima Ajustes de fábrica Opción Rango de medición del sensor... - Página 12 Cerabar PMP23 Máxima rangeabilidad que se puede solicitar para los sensores de presión absoluta y de presión relativa Equipo Rango 400 mbar (6 psi) 1 bar (15 psi) 2 bar (30 psi) 6 bar (90 psi) 4 bar (60 psi)
-
Página 13: Salida
Cerabar PMP23 Salida Señal de salida Denominación Opción 4 a 20 mA (a 2 hilos) IO-Link 4 a 20 mA (a 3 hilos o a 4 hilos) código de producto del Product Configurator para "Salida" 1) 2) Poder de corte •... -
Página 14: Señal En Alarma 4 A 20 Ma
Cerabar PMP23 [ ] W 1022 6.5V max £ 23mA A0031107 Fuente de alimentación de 10 a 30 VCC resistencia de carga máxima Lmáx Tensión de alimentación • La corriente errónea es de salida y se muestra "S803" (salida: corriente de alarma MÍN.) •... -
Página 15: Fuente De Alimentación
Cerabar PMP23 Fuente de alimentación ADVERTENCIA Una conexión incorrecta compromete la seguridad eléctrica. ‣ Es necesario proporcionar un disyuntor apto para el equipo conforme a la norma IEC/EN 61010. ‣ Si se va a utilizar el equipo de medición en una zona con peligro de explosión, la instalación debe realizarse conforme a las normas nacionales correspondientes y a las Instrucciones de Seguridad o dibujos de control o instalación. -
Página 16: Fallo De Alimentación
Cerabar PMP23 Fallo de alimentación • Comportamiento en caso de sobretensión ( > 30 V): El equipo trabaja constantemente hasta los 34 V CC sin ningún problema. Si la tensión de alimentación es demasiado alta, no es posible garantizar las características especificadas. -
Página 17: Características De Rendimiento Del Diafragma Separador Cerámico
Cerabar PMP23 Características de rendimiento del diafragma separador cerámico Condiciones de trabajo de • Según IEC 60770 • Temperatura ambiente T = constante, en el rango: +21 … +33 °C (+70 … +91 °F) referencia • Humedad φ = constante, en el rango de 5 a 80 % Hr •... -
Página 18: Instalación
Cerabar PMP23 Instalación Condiciones de instalación • Hay que evitar que entre humedad en el cabezal durante el montaje del equipo, el conexionado o durante las operaciones de configuración. • Dirija el cable y el conector hacia abajo cuando sea posible para evitar que la humedad (p.ej., agua de lluvia o condensación) penetre. - Página 19 Cerabar PMP23 A0024395 Equipo Válvula de corte Sifón Medición de presión en líquidos Monte el equipo con una válvula de corte a la misma altura que el punto de medición. A0024399 Equipo Válvula de corte Medición de nivel • Instale el equipo siempre por debajo del punto de medición más bajo.
-
Página 20: Entorno
Cerabar PMP23 Entorno Rango de temperaturas Equipo Rango de temperatura ambiente ambiente PMP23 –40 … +85 °C (–40 … +185 °F) PMP23 con IO-Link –40 … +70 °C (–40 … +158 °F) PMP23 Equipos para zonas con peligro de explosión: –40 … +70 °C (–40 … +158 °F) Excepción: el cable siguiente está... -
Página 21: Proceso
Los cambios extremos de temperatura frecuentes pueden provocar errores de medición temporalmente. La compensación de temperatura interna es más rápida cuanto menos sea el cambio de temperatura y mayor el intervalo de tiempo. Para más información, póngase en contacto con el centro Endress+Hauser de su zona. Especificaciones de presión ADVERTENCIA La presión máxima que tolera el equipo de medición está... -
Página 22: Construcción Mecánica
Cerabar PMP23 Construcción mecánica Para las dimensiones, véase el Product Configurator: www.es.endress.com Buscar un producto → clic en "Configuración" a la derecha de la imagen de producto → tras la configuración, clic en "CAD" Las siguientes dimensiones son valores redondeados. Por este motivo, es posible que difieran ligeramente de las dimensiones indicadas en www.es.endress.com. - Página 23 Cerabar PMP23 Elemento Denominación Material Peso en kg (lbs) Equipo Opción Cable5 m (16 ft) PUR (UL94V0) 0,280 (0,62) PMP23 A Cable10 m (33 ft) PUR (UL94V0) 0,570 (1,26) PMP23 B Cable25 m (82 ft) PUR (UL94V0) 1.400 (3.09) PMP23 C código de producto del Product Configurator para "Conexión eléctrica"...
-
Página 24: Conexiones A Proceso Con Diafragma Separador Metálico De Montaje Enrasado
Cerabar PMP23 Conexiones a proceso con diafragma separador metálico de montaje Rosca ISO 228 G enrasado ø25.4 (1) ø29 (1.14) ø30 (1.18) G 1" A G 1" A ø39 (1.54) A0021972 A0021973 Unidad física mm (in). Diámetro del diafragma separador: 17,2 mm (0,68 in) Elemento Descripción... - Página 25 Cerabar PMP23 Rosca M24 x 1,5 ø24 (0.94) M24x1.5 ø31.5 (1.24) A0021969 Unidad física mm (in). Diámetro del diafragma separador: 17,2 mm (0,68 in) Denominación Junta Material Peso Certificado Opción kg (lbs) M24 x 1,5 Junta tórica de EPDM (2), preinstalada 316L...
-
Página 26: Conexiones Higiénicas
Cerabar PMP23 Conexiones higiénicas ø35 (1.38) ø48 (1.89) ø27 (1.06) ø39 (1.54) ø43.4 (1.71) ø55.4 (2.18) A0021956 A0021957 ø61 (2.4) ø51 (2.01) ø55 (2.17) ø67.4 (2.65) A0021974 A0021958 Unidad física mm (in). Diámetro del diafragma separador: 17,2 mm (0,68 in) Posición... - Página 27 Cerabar PMP23 Conexiones higiénicas ø34 (1.34) A0022800 ø50.5 (1.99) ø64 (2.52) A0021976 A0021979 ø75 (2.95) ø57 (2.24) ø66 (2.6) ø84 (3.31) A0021981 A0021980 Unidad física mm (in). Diámetro del diafragma separador: 17,2 mm (0,68 in) Elemento Denominación Certificado Presión Material Peso Opción...
- Página 28 Cerabar PMP23 Conexiones higiénicas ø34 (1.34) ø43.8 (1.72) A0021986 Junta Formseal: EPDM Perfil (junta): EPDM y acero inoxidable Unidad física mm (in). Diámetro del diafragma separador: 17,2 mm (0,68 in) Junta Formseal de EPDM: FDA, USP Clase VI, 5 uds.; código de producto: 71100719 Junta con perfil de EPDM y acero inoxidable: FDA, USP Clase VI;...
-
Página 29: Materiales En Contacto Con El Proceso
Conexiones a proceso • Endress+Hauser proporciona una conexión roscada de acero inoxidable conforme a la norma AISI 316L (número de material 1.4404 o 1.4435 según DIN/EN). En cuanto a las propiedades de estabilidad con respecto a la temperatura, los materiales 1.4404 y 1.4435 están incluidos en el mismo grupo 13E0, en la Tabla 2001 de la norma EN 1092-1. -
Página 30: Materiales No En Contacto Con El Proceso
Cerabar PMP23 Materiales no en contacto Caja con el proceso A0027299 A0025117 A0025116 N.º de elemento Componente Material Conector de válvula • Junta: NBR • Conector: PA • Tornillo: V2A Cable • Tornillo de presión: PVDF • Junta: TPE-V •... -
Página 31: Operatividad
Cerabar PMP23 Operatividad IO-Link (opcional) Concepto operativo para equipos con IO-Link Estructura de menú para tareas específicas de usuario Puesta en marcha rápida y segura Menús guiados para aplicaciones Configuración segura y fiable Idiomas en los que se puede operar con el equipo: Desde IO-Link: Inglés... -
Página 32: Salida De Conmutación
Cerabar PMP23 Salida de conmutación Comportamiento de la salida de conmutación A0034025 Señal-0. Salida abierta en estado inactivo Señal-1. Salida cerrada en estado inactivo Histéresis SP1 Punto de conmutación RP1 Punto de retorno HNO Contacto NO HNC Contacto NC Indicador conectable PHX20 Los equipos con conector de válvula admiten el indicador local PHX20 opcional. -
Página 33: Búsqueda De Equipos [Device Search] (Io-Link)
Cerabar PMP23 Efectos de la temperatura sobre el 0,1%/10 K indicador: Compatibilidad electromagnética (EMC): Emisión de interferencias según la EN 50081, inmunidad a interferencias según la EN 50082 Carga de corriente admisible: máx. 60 mA Temperatura ambiente: 0 … +60 °C (+32 … +140 °F) Material de la caja: Plástico Pa6 GF30, azul... -
Página 34: Certificados Y Homologaciones
Cerabar PMP23 Certificados y homologaciones Marca CE El equipo cumple los requisitos legales de las correspondientes directivas de la CE. Endress+Hauser confirma que el equipo ha superado satisfactoriamente las pruebas de verificación correspondientes al dotarlo con la marca CE. RoHS El sistema de medición cumple las restricciones sobre sustancias de la Directiva sobre Restricciones a... -
Página 35: Directiva Sobre Equipos De/A Presión 2014/68/Ue (Ped)
Cerabar PMP23 ATENCIÓN Suciedad en el proceso. Si se utilizan juntas o piezas de repuesto no adecuadas, se corre el riesgo de que entre suciedad en el equipo. ‣ Para evitar que se ensucie, instale el equipo conforme a los principios de diseño de EHEDG, directriz 37 ("Diseño higiénico y aplicación de sensores") y directriz 16 ("Conexiones para tuberías... -
Página 36: Otras Normas Y Directrices
Cerabar PMP23 Otras normas y directrices En las Declaraciones de conformidad de la UE pertinentes pueden encontrarse las normas y reglamentaciones europeas aplicables. Además, son de aplicación las normas siguientes: DIN EN 60770 (IEC 60770): Transmisores para uso en sistemas de control de procesos industriales, parte 1: Métodos de evaluación del comportamiento... -
Página 37: Certificados De Inspección
• Comprobación automática de criterios de exclusión • Creación automática del código de producto y su desglose en formato PDF o Excel • Posibilidad de realizar un pedido en la Online shop de Endress+Hauser Alcance del suministro • Instrumento de medición •... -
Página 38: Accesorios
Cerabar PMP23 Accesorios Casquillo de soldadura Se encuentran disponibles varios casquillos de soldadura para instalar en depósitos o tuberías. Equipo Descripción Opción Número de pedido PMP23 Casquillo de soldadura M24, d = 65, 316L 71041381 PMP23 Casquillo de soldadura M24, d = 65, 316L, conforme al 71041383 certificado de inspección de materiales EN 10204-3.1... -
Página 39: Conectores Con Enchufe M12
Cerabar PMP23 Conectores con enchufe M12 Conector Grado de protección Material Opción Número de pedido IP67 • Racor: Cu Sn/Ni 52006263 (conexión con terminación • Cuerpo: PBT al conector M12) • Junta: NBR 53 (2.09) A0024475 M12 90 grados IP67 •... -
Página 40: Documentación Suplementaria
Cerabar PMP23 Documentación suplementaria Ámbito de actividades Potentes instrumentos para la medición de presiones de proceso, presiones diferenciales, nivel y caudal: FA00004P Información técnica • TI00241F: Procedimientos de comprobación de compatibilidad electromagnética (EMC) • TI00426F: casquillos de soldadura, adaptadores a proceso y bridas (visión general) - Página 44 *71442328* 71442328 www.addresses.endress.com...
