www.proform.com
Nº de Modelo PFTL99013.0
Nº de Serie
Escriba el número de serie en el
espacio de arriba para referencia.
Calcomanía con el
Número de Serie
¿PREGUNTAS?
Para Servicio Técnico:
Tel. 01-800-681-9542
servicio@iconfitness.com
Tecnoservicio
Tenayuca 55 "A" Mez. 1
Col. Letran Valle
Del. Benito Juarez
México D.F. C.P. 03650
Importador:
Importadora Primex
S.A. de C.V.
Blvd. Magnocentro No. 4
San Fernando La Herradura
Huixquilucan, Edo de México
C.P. 52765
RFC: IPR-930907-S70
www.costco.com.mx
Especificaciones eléctricas
120V ~ 60Hz 13A
PRECAUCIÓN
Antes de usar el equipo, lea
cuidadosamente todas las adver-
tencias e instrucciones de este
manual. Guarde el manual para
futuras referencias.

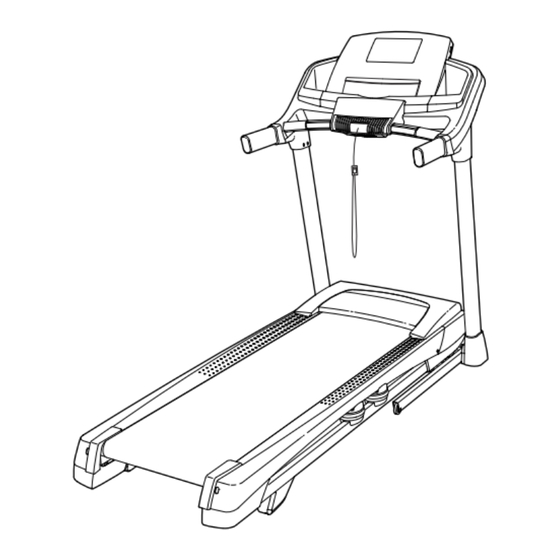

MANUAL DEL USUARIO
Publicidad
Tabla de contenido
Manuales relacionados para Pro-Form 11.0 TT
Resumen de contenidos para Pro-Form 11.0 TT
- Página 1 www.proform.com MANUAL DEL USUARIO Nº de Modelo PFTL99013.0 Nº de Serie Escriba el número de serie en el espacio de arriba para referencia. Calcomanía con el Número de Serie ¿PREGUNTAS? Para Servicio Técnico: Tel. 01-800-681-9542 servicio@iconfitness.com Tecnoservicio Tenayuca 55 “A” Mez. 1 Col.
-
Página 2: Tabla De Contenido
CONTENIDO PRECAUCIONES IMPORTANTES ............. .3 COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA . -
Página 3: Precauciones Importantes
PRECAUCIONES IMPORTANTES ADVERTENCIA: Para reducir el riesgo de lesiones, quemaduras, incendio o des- carga eléctrica, lea todas las precauciones e instrucciones importantes de este manual y todas las advertencias que se observan en su máquina para correr, antes de utilizarla. ICON no asume nin- guna responsabilidad por lesiones personales o daños a la propiedad que ocurran por el uso de este producto o a través del mismo. - Página 4 16. Nunca mueva la banda para caminar mien- y desenchufe el cable eléctrico cuando la tras el aparato esté apagado. No ponga a máquina para correr no esté en uso. funcionar su máquina para correr si el cable eléctrico o el enchufe están dañados o si la 22.
-
Página 5: Más Que Un Simple Entrenamiento
CONVIERTA SUS METAS DE ESTADO FÍSICO EN REALIDAD Felicitaciones por la compra de su nuevo equipo de ejercicios compatible con iFit®. Solo le falta un clic para convertir sus metas de estado físico en realidad. VISITE LA WEB IFIT.COM PARA COMENZAR MÁS QUE UN SIMPLE ENTRENAMIENTO iFit®... -
Página 6: Colocación De Las Calcomanías De Advertencia
COLOCACIÓN DE LAS CALCOMANÍAS DE ADVERTENCIA Las calcomanías de advertencia que se muestran aquí están incluidas con este producto. Aplique las calcomanías de advertencia sobre las advertencias en Inglés en los lugares que se muestran. Este dibujo muestra las ubicaciones de las calcomanías de advertencia. -
Página 7: Antes De Comenzar
Gracias por seleccionar la máquina para correr preguntas después de leer este manual, por favor vea PROFORM 11.0 TT. La máquina para correr 11.0 la portada de este manual. Para ayudarnos a asistir- ® TT ofrece una variedad impresionante de funciones los, anote el número de modelo y el número de serie... -
Página 8: Tabla De Identificación De Piezas
TABLA DE IDENTIFICACIÓN DE PIEZAS Consulte los dibujos que aparecen abajo para identificar las piezas pequeñas en el montaje. El número entre paréntesis que hay cerca de cada dibujo es el número de la pieza en la LISTA DE LAS PIEZAS hacia el final de este manual. -
Página 9: Montaje
MONTAJE • El montaje requiere dos personas. • Para identificar las piezas pequeñas, vea la página 8. • Coloque todas las piezas en un área despejada y quite el material de empaque. No se deshaga de • El montaje requerirá las siguientes herramientas: los materiales de empaque hasta haber termi- la llave hexagonal incluida nado todos los pasos de montaje. - Página 10 2. Asegúrese de que el cable eléctrico esté des- enchufado. Cable Atadura Presione la Tapa de la Base (74) en cada lado de la Base (94). Identifique el Montante Vertical Derecho (90). Pídale a otra persona que sostenga el Montante Vertical Derecho cerca de la Base (94).
- Página 11 4. Inserte un Espaciador de Rueda (63) en una Rueda Delantera (62). Sostenga la Rueda Delantera dentro del extremo inferior del Montante Vertical Derecho (90) e inserte un Tornillo 3/8" x 4" (7) con una Arandela Estrella 3/8" (13) dentro del Montante Vertical Derecho y la Rueda Delantera.
- Página 12 6. Retire y deseche los cuatro tornillos (C) indicados. Identifique las Cubiertas de la Base Izquierda y Derecha (82, 83). Deslice la Cubierta de Base Izquierda sobre el Montante Vertical Izquierdo (89) y deslice la Cubierta de la Base Derecha sobre el Montante Vertical Derecho (90).
-
Página 13: Importante
8. Coloque el montaje de consola boca abajo sobre una superficie blanda para evitar rallarla. Montaje de Retire y deseche los dos Tornillos indicados (D). la Consola A continuación, eleve la Barra Cruzada de Pulso (93) para separarla. Retire y conserve los cuatro Tornillos 1/4" x 1/2" (4) indicados;... - Página 14 10. Con la ayuda de otra persona, sostenga el mon- taje de consola cerca de la Baranda Derecha (87). Montaje de la Consola Vea el diagrama incluido. Conecte el Cable del Montante Vertical (81) al cable de la con- sola. Los conectores deben deslizarse juntos fácilmente y encajar en su lugar.
- Página 15 12. Deslice las Cubiertas de las Barandas (79, 88) sobre las Barandas (86,87) hasta que las Cubiertas de las Barandas queden alineadas con el montaje de la consola. Montaje de la Consola Luego, conecte cada Cubierta de Baranda (79, 88) con un Tornillo #8 x 1/2" (1). 13.
- Página 16 14. Sostenga la Cubierta del Montante Vertical Izquierdo (84) contra el montaje de consola. Alinee los orificios de la Cubierta del Montante Vertical Izquierdo con los orificios del Montante Vertical Izquierdo (89). Fije la Cubierta del Montante Vertical Izquierdo con tres Tornillos #8 x 1/2”...
- Página 17 16. Nota: Si se ensambla sobre una superficie lisa, la máquina para correr podría despla- zarse sola durante este paso. Eleve la Armadura (56) para situarla en posición Soportes vertical. IMPORTANTE: No eleve la Armadura más allá de la posición vertical. Pídale a otra persona que sostenga la Armadura hasta completar el paso 17.
- Página 18 18. Alinee el extremo superior del Pasador de Almacenamiento (53) con el soporte de la Barra Cruzada del Pasador (38). Inserte un Perno 5/16" x 2 1/4" (3) a través del soporte. Al hacerlo, se debería expulsar un espaciador (F) por el otro extremo.
-
Página 19: Funcionamiento Y Ajustes
FUNCIONAMIENTO Y AJUSTES CÓMO CONECTAR EL CABLE ELÉCTRICO El tomacorriente debe estar en un circuito nomi- nal de 120 voltios capaz de conducir 15 amperes Utilice un Protector Contra Sobretensiones o más. Para evitar la sobrecarga del circuito no enchufe otros dispositivos eléctricos, excepto los La máquina para correr, como cualquier otro equipo dispositivos de baja potencia, tales como carga- electrónico, puede dañarse por cambios repentinos de... -
Página 20: Diagrama De La Consola
DIAGRAMA DE LA CONSOLA CARACTERÍSTICAS DE LA CONSOLA Usted puede incluso escuchar su música favorita de entrenamiento o audiolibros con el sistema de sonido La consola de la máquina para correr ofrece un impre- de la consola, mientras realiza los ejercicios. sionante conjunto de características diseñadas para Para encender la corriente, vea la página 21. -
Página 21: Cómo Encender La Corriente
CÓMO ENCENDER LA CORRIENTE CÓMO USAR LA FUNCIÓN MANUAL IMPORTANTE: Si la máquina para correr ha sido 1. Inserte la llave en la consola. expuesta a bajas temperaturas, deje que alcance la temperatura ambiente antes de encenderla. De lo Vea CÓMO ENCENDER LA CORRIENTE, a la contrario las pantallas de la consola u otros com- izquierda. - Página 22 4. Cambie la inclinación de la máquina para correr Al seleccionar la pestaña Calorie, la pantalla de como lo desee. calorías muestra el número aproximado de calorías quemadas por hora. Para cambiar la inclinación de la máquina para correr, pulse los botones Incline (inclinación) para A medida que se ejercita, la barra de nivel de aumentar y disminuir la inclinación o uno de los intensidad del entrenamiento indicará...
-
Página 23: Cómo Usar Un Entrenamiento Integrado
7. Encienda el ventilador si lo desea. CÓMO USAR UN ENTRENAMIENTO INTEGRADO El ventilador presenta múltiples ajustes de 1. Inserte la llave en la consola. velocidad. Vea CÓMO ENCENDER LA CORRIENTE en la Pulse repetidamente los página 21. botones del ventilador para 2. -
Página 24: Cómo Usar Un Entrenamiento Con Fijación De Meta
CÓMO USAR UN ENTRENAMIENTO CON FIJACIÓN para alertarle y la máquina para correr se ajustará automáticamente al nuevo ajuste de velocidad y/o DE META inclinación. 1. Inserte la llave en la consola. El entrenamiento continuará de esta manera hasta que el último segmento del perfil parpadee en la Vea CÓMO ENCENDER LA CORRIENTE en la pantalla y finalice el último segmento. -
Página 25: Cómo Usar Un Entrenamiento Ifit
CÓMO USAR UN ENTRENAMIENTO IFIT Cuando selecciona un entrenamiento iFit, la pantalla muestra el nombre, la duración, el ajuste Nota: Para usar un entrenamiento iFit, debe tener un de velocidad máxima y la distancia del entrena- módulo iFit opcional. Para comprar un módulo iFit en miento. -
Página 26: La Función De Ajustes
7. Si lo desea, mida su ritmo cardíaco. LA FUNCIÓN DE AJUSTES Vea el paso 6 en la página 22. La consola presenta una función de ajustes que controla la información de la máquina para correr y le 8. Encienda el ventilador si lo desea. permite personalizar los ajustes de la consola. - Página 27 DEMO (demostración): La consola presenta una DEFAULT MENU (menú predeterminado): El función de demostración en pantalla diseñada para menú predeterminado aparece al insertar la llave ser usada si la máquina para correr está siendo en la consola o al pulsar el botón Inicio. Pulse el exhibida en algún establecimiento comercial.
-
Página 28: Cómo Plegar Y Mover La Máquina Para Correr
CÓMO PLEGAR Y MOVER LA MÁQUINA PARA CORRER CÓMO PLEGAR LA MÁQUINA PARA CORRER CÓMO MOVER LA MÁQUINA PARA CORRER Para evitar que se dañe la máquina para correr, Antes de mover la máquina para correr, pliéguela ajuste el porcentaje de inclinación a cero antes de como se describe a la izquierda. -
Página 29: Solución De Problemas
SOLUCIÓN DE PROBLEMAS La mayoría de los problemas de la máquina para c. Extraiga la llave de la consola y, a continuación, correr pueden resolverse siguiendo los sencillos reinsértela. pasos que se indican a continuación. Busque el síntoma observado y siga los pasos indicados. d. -
Página 30: Parte Superior Frontal
Localice el Interruptor de Lengüeta (52) y el Imán b. Si la banda para caminar está demasiado tensa, (50) del lado izquierdo de la Polea (49). Gire la el buen funcionamiento de su máquina para correr Polea hasta que el Imán quede alineado con puede disminuir y la banda para caminar puede el Interruptor de Lengüeta. - Página 31 SÍNTOMA: La banda para caminar está descen- b. Si la banda para caminar resbala cuando se trada o se resbala cuando se camina sobre ella esté caminando en ella, primero retire la llave y DESENCHUFE EL CABLE ELÉCTRICO. Usando a. Si la banda para caminar no está centrada, en la llave hexagonal, gire 1/4 de vuelta ambos torni- primer lugar extraiga la llave, y DESENCHUFE EL llos del rodillo estable en sentido horario.
-
Página 32: Guía De Ejercicios
GUÍA DE EJERCICIOS Quemar Grasa—Para quemar grasa eficientemente, PRECAUCIÓN: debe hacer ejercicios a un nivel de intensidad bajo Antes de ini- durante un periodo de tiempo mantenido. Durante ciar éste o cualquier programa de ejercicios los primeros minutos de ejercicio su cuerpo utiliza las consulte con su médico. -
Página 33: Estiramientos Recomendados
ESTIRAMIENTOS RECOMENDADOS La forma correcta de realizar algunos estiramientos básicos se muestra en el dibujo de la derecha. Muévase lentamente cuando se estire—nunca se mesa. 1. Estiramiento Tocando la Punta de los Pies Párese flexionando ligeramente sus rodillas y flexione el tronco lentamente hacia delante. -
Página 34: Lista De Las Piezas
LISTA DE LAS PIEZAS Nº de Modelo PFTL99013.0 R1213A N° Ctd. Descripción N° Ctd. Descripción Tornillo #8 x 1/2" Interruptor de Lengüeta Tornillo #8 x 3/4" Pasador de Almacenamiento Perno 5/16" x 2 1/4" Motor de Manejo Tornillo 1/4" x 1/2" Correa del Motor Arandela Estrella #10 Armadura... - Página 35 N° Ctd. Descripción N° Ctd. Descripción Almohadilla de Pata Derecha Almohadilla de Base Tornillo de Cabeza Segmentada Almohadilla de la Pata Izquierda #8 x 3/4” Soporte del Filtro Tapa Trasera Izquierda Filtro Tapa Trasera Derecha Ferrita Tornillo 1/4” x 1 3/4” Soporte Atajador de Inclinación Arandela Estrella 1/4”...
-
Página 36: Dibujo De Las Piezas
DIBUJO DE LAS PIEZAS A Nº de Modelo PFTL99013.0 R1213A... -
Página 37: Dibujo De Las Piezas B
DIBUJO DE LAS PIEZAS B Nº de Modelo PFTL99013.0 R1213A... -
Página 38: Dibujo De Las Piezas C
DIBUJO DE LAS PIEZAS C Nº de Modelo PFTL99013.0 R1213A... -
Página 39: Dibujo De Las Piezas D
DIBUJO DE LAS PIEZAS D Nº de Modelo PFTL99013.0 R1213A... -
Página 40: Cómo Ordenar Piezas De Repuesto
CÓMO ORDENAR PIEZAS DE REPUESTO Para ordenar piezas de repuesto, por favor vea la portada de este manual. Para ayudarnos a proporcionarle asis- tencia, por favor esté listo para proporcionar la siguiente información cuando nos contacte: • el número de modelo y el número de serie del producto (vea la portada de este manual) •...
