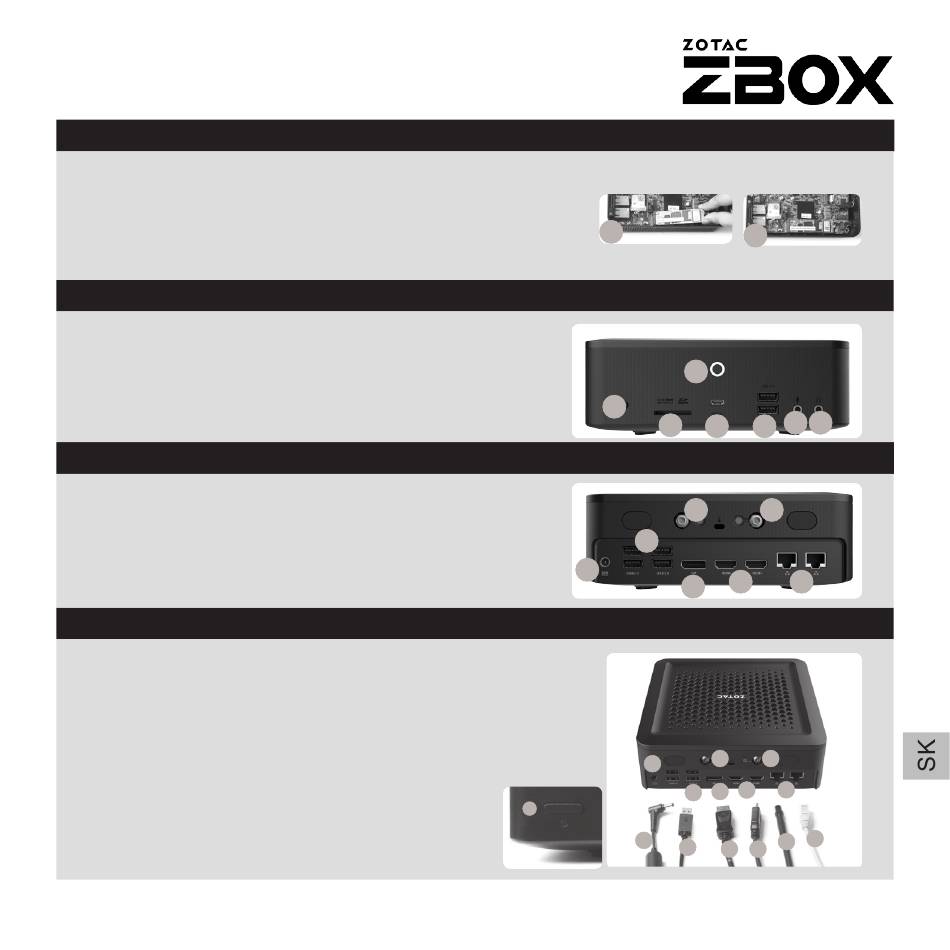

I N Š TA L ÁC I A M O D U LU M . 2 S S D ( VO L I T E Ľ N É )
1. Nájdite slot pre M.2 SSD a modul M.2 SSD vložte do
slotu v 45-stupňovom uhle.
2. Jemne stlačte nadol na M.2 SSD modul a nainštalujte
skrutku.
PREDNÝ PANEL
1. Hlavný vypínaè
2. Port USB 3.1 typ C
3. LED indikátor napájania
4. čítačky pamäťových kariet (SD/SDHC/SDXC)
5. Konektor pre mikrofón
6. Konektor pre slúchadlá/audio výstup
7. Porty USB 3.0
ZADNÝ PANEL
1. Napájanie (DC 19.5 V)
2. Port HDMI
3. Port na displej
4. Porty USB 3.0
5. Port pre LAN (RJ45)
6. Konektor pre WiFi anténu
NASTAVENIE ZARIADENIA ZOTAC ZBOX
1. Napojte HDMI displej.
2. Napojte DisplayPort na displej.
3. Napojte USB 3.0 zariadenia.
4. Pripojte ho k domácej sieti.
5. Napojte antény pre WiFi.
6. Pripojte napájací kábel.
7.
apnite systém.
1
3
1
4
6
4
1
3
6
3
7
6
3
2
5 6
2 7
6
2 5
5 5
4
1
2
4
5
2 1
