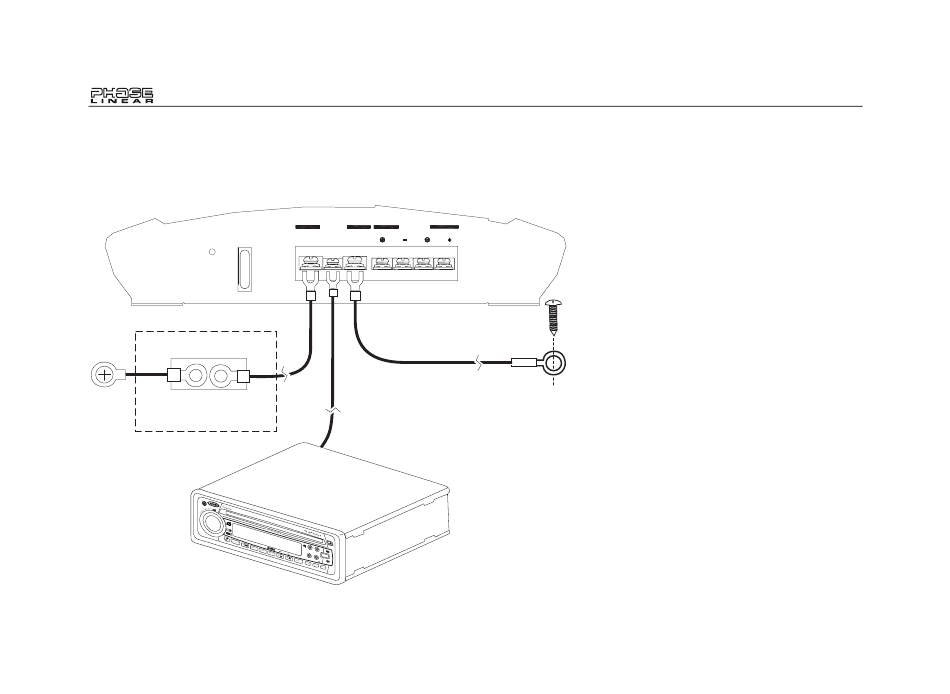

CABLEADO DE LA ENERGÍA
Indicador de Energía (POWER)
Proporciona una indicación visual de que el
amplificador está encendido.
FUSE
POWER
Fusible o Interruptor
Instale como cerca de la
bater a como sea posible.
í
CD-
R/R
W
AU X
IN
i
EQ
4
JP TH
Fusibles del Reemplazo (FUSE)
Use solamente fusibles puntiagudos.
POWER
SPEAKER
+12V
REM
GND
LCH
RCH
SUB
SUB
-W
-W
CH AN
MO NO
MO NO
GE R
MO
-BA SS
DE
AUX
AUX
AS /PS
AS /PS
DIS
DIS
P
P
Terminal de Potencia (+12V)
Conecte el cable de energía principal a la batería
con un fusible de tamaño adecuado o un
interruptor de circuito (a menos de 18 pulgadas
desde el terminal positivo (+) de la batería) capaz
de manejar la corriente del cable de energía
seleccionado. Un fusible o interruptor de circuito
se debe instalar para prevenir posibles incendios
eléctricos dentro de su vehículo por si el cable de
energía principal causa corto circuito a tierra.
Terminal Remota (REM)
Conectar la antena o la cabeza de encendido del
amplificador desde el receptor a la terminal
remota del amplificador.
Terminal a Tierra (GND)
Haga el cable conector a tierra tan corto como sea
posible, pero deje espacio suficiente para
completar la instalación y para facilitar servicios
futuros. Quite pintura, pintura base, etc., hasta
exponer el metal desnudo a una buena toma a
tierra. Utilice un terminal "anillo" de calibre
apropiado y una "arandela externa" debajo (entre
el chasis y el terminal anillo) del terminal anillo
cuando realice su conexión a tierra. Aunque haya
quitado la pintura hasta dejar el metal desnudo, la
arandela exterior ayuda a "morder dentro" del
chasis para una conexión segura a tierra.
