PELIGRO
Peligro de sufrir lesiones durante la
elevación de la máquina
Las personas que se encuentren en la
zona de viraje de la máquina pueden
sufrir lesiones durante la elevación de la
unidad segadora a la posición de
transporte (Fig. 78).
Preste atención a que no haya

personas dentro de la zona de viraje
de la máquina.

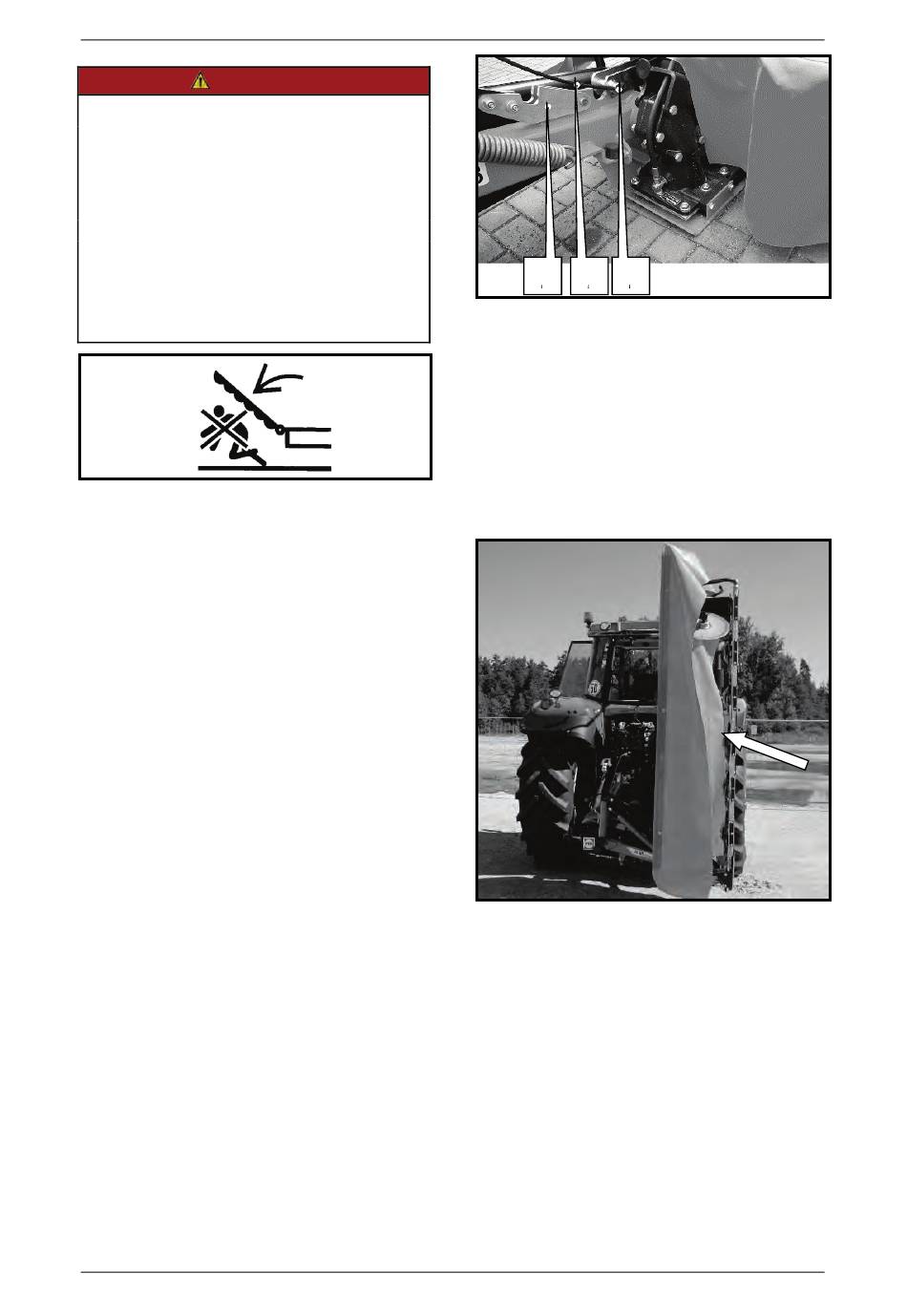

Fig. 78 La estancia en la zona de viraje de la
máquina está prohibida - ¡Peligro de
sufrir lesiones!
Antes de elevar la máquina a la

posición de transporte debe bajar los
brazos inferiores a la altura de
transporte (hasta la altura entre la
superficie de contacto y el centro del
pivote de brazo inferior de 500 mm o
19.7") para reducir la altura de
transporte de la máquina antes de
circular por carretera.
Asegúrese de que no haya personas

ni obstáculos en la zona de viraje.
Desconecte el engranaje del pivote de

accionamiento en el control de tractor.
Espere hasta que el sistema

hidráulico esté sin presión (en la
posición flotante) y las piezas hayan
dejado de girar.
Tire del cable de tracción en la cabina

del tractor para elevar (desenclavar) la
protección de transporte mecánica de
su saliente de guía. Consulte la
Fig. 79.
SM 168 / SM 208 / SM 248 / SM 288
1 2 3
Fig. 79 Protección de transporte después del
desenclavamiento
1 Saliente de guía de la protección de
transporte
2 Cable de tracción
3 Pasador de la protección de transporte
Eleve con la ayuda del control de

tractor la unidad segadora hasta el
tope a su posición vertical (Fig. 80).
Fig. 80 La unidad segadora se encuentra en
la posición de transporte
Proceda como sigue:
Apretar el cable de tracción

Elevar la barra de corte a través del

sistema hidráulico
Volver a soltar el cable

Eliminar la presión del sistema

hidráulico
Cuando el sistema hidráulico se

quede sin presión, la unidad segadora
retrocede un poco y la protección de
