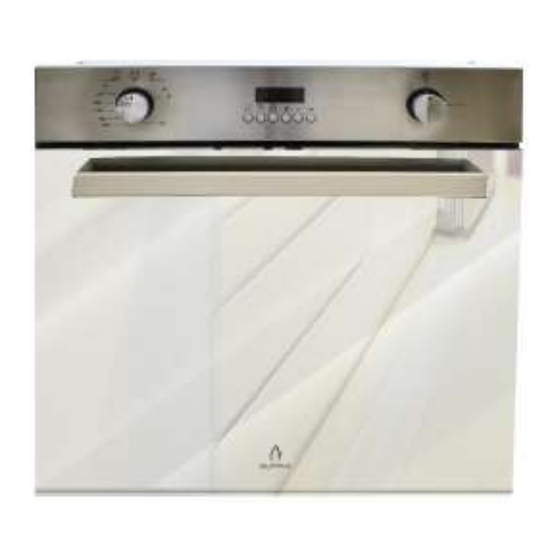

- Página 1 MANUAL DE INSTRUCCIONES HORNO DE GAS DE EMPOTRAR MODELO: VORTEX MARCA: SUPRA • Antes de utilizar el horno, lea detenidamente este manual y consérvelo para futuras referencias.
-
Página 2: Tabla De Contenido
ÍNDICE DE CONTENIDOS Precauciones de seguridad ……………………………………………………………………………………3 Advertencias para el uso del horno………………………………………………………………………………4 Advertencias para la instalación del horno………………………………………………………………………4 Advertencias para evitar daños al horno....................5 Instrucciones técnicas para la instalación………………………………………………………………..5 Ventilación de la cocina………………………………………………………………………………………..5 Especificaciones Técnicas……………………………………………………………………………………..6 Espacios y dimensiones para empotre………………………………………………………………………..7 Conexión Eléctrica…………………………………………………………………………………………...…...8 Conexión a gas……………………………………………………………………………………..……………..9 Instrucciones de uso …………………………………………………………………………………………..10... -
Página 3: Precauciones De Seguridad
PRECAUCIONES DE SEGURIDAD “PRECAUCIÓN. EVITE RIESGOS. INSTALE SU APARATO DE ACUERDO CON LAS INDICACIONES DEL INSTRUCTIVO”. Antes de utilizar el horno, lea detenidamente este manual y consérvelo para futuras referencias. Las características de su horno pueden variar ligeramente de las descritas en este manual, puesto que las siguientes instrucciones de funcionamiento cubren varios modelos. -
Página 4: Advertencias Para El Uso Del Horno
ADVERTENCIAS PARA EL USO DEL HORNO • Los escapes de gas pueden provocar incendios o explosiones que pueden producir daños personales graves o incluso la muerte, así como daños materiales. • No almacene ni utilice gasolina ni líquidos que produzcan vapores o líquidos inflamables cerca de este u otros aparatos. -
Página 5: Advertencias Para Evitar Daños Al Horno
• No utilice un cable de corriente que tenga grietas o muestras de desgaste. No doble demasiado el cable del enchufe ni apoye objetos pesados sobre él. • Si el cable de alimentación está dañado, debe ser reemplazado por un servicio técnico autorizado y se deberán utilizar solo repuestos originales. -
Página 6: Ventilación De La Cocina
VENTILACIÓN DE LA COCINA IMPORTANTE: Este aparato se puede instalar y usar solo en cocinas con ventilación apropiada para dispersar el calor y la humedad producida por los procesos de cocción y calentamiento. Se debe abrir una ventana o usar campana de extracción. Se deben cumplir los siguientes requisitos. -
Página 7: Instalación De Hornos Empotrados
INSTALACIÓN DE HORNOS EMPOTRADOS Especificaciones técnicas Los hornos de gas deben ser instalados en un espacio designado de las cocinas integrales, cabe mencionar que es únicamente de uso doméstico mas no industrial ni comercial. Para garantizar que el funcionamiento correcto del horno, el mueble de montaje debe ser el adecuado. El horno está... -
Página 8: Espacios Y Dimensiones Para Empotre
ESPACIOS Y DIMENSIONES PARA EMPOTRE De preferencia instale el horno de manera que descanse en dos soportes de madera. Si el horno quedara descansando en una superficie plana continua, debe dejar una abertura mínima de al menos 45 mm × 550 mm. -
Página 9: Conexión Eléctrica
CONEXIÓN ELÉCTRICA 110 V ~ 50/60 Hz 37 W Antes de enchufar el aparato a la red eléctrica, compruebe que las especificaciones indicadas en la placa de datos corresponden con las del sistema eléctrico de su hogar. Verifique que la capacidad eléctrica del sistema y los enchufes soporten la máxima potencia del aparato, como se indica en la placa de datos. -
Página 10: Gas Natural
Si la instalación no es nueva limpie los tubos de cobre para evitar que se tapen las espreas. Con el fin de facilitar el movimiento del horno, el instalador debe hacer una espiral con el tubo flexible e instalar una llave de paso en la línea de suministro de gas, esta llave debe estar fuera del horno y debe de ser accesible a las personas que la usan. -
Página 11: Instrucciones De Uso
INSTRUCCIONES DE USO Descripción del horno Minutero eléctrico del Horno 1.- Lampara de advertencia/ en funcionamiento. 2.- Función mando de selección. 3.- Temporizador electrónico 4.- Gas perilla de control del horno 5.- Panel de control 6.- Grill 7.- Luz interior del horno 8.- Etiqueta de clasificación 9.- Cristal interior de la puerta del horno 10.- Puerta del horno... - Página 12 PERILLA Es fijó la posición de funcionamiento del horno. funciones y principio de funcionamiento del horno pueden variar dependiendo de la elección del modelo de horno. (Véase la Figura 13) Figura 13 Tabla de funciones Apagado: el horno no funciona en esta posición. Llevar esto al punto de partida de todos los botones para apagar el horno.
-
Página 13: Mantenimiento Y Limpieza
c)Una vez que el quemador esté encendido, cierre la puerta del horno. IMPORTANTE: Si la llama del quemador se apaga accidentalmente, gire la perilla de control a la posición de apagado, abra la puerta del horno y espere al menos un minuto antes de volver a encender el quemador. -
Página 14: Diagrama Eléctrico
