Colocación / cambio de correas trapezoidales
Para todos los trabajos en el accionador de correas, la máquina ha de ponerse
fuera de servicio y desconectarse adecuadamente de la red.
Se ha de evitar un arranque / funcionamiento de la máquina.
Precaución: ¡En el accionador de correas y en el soporte elástico del motor
existe riesgo de cizallamiento y / o aplastamiento!
•
Abra la carcasa de protección de las correas y / o la cubierta insonorizadora.
•
Desmonte la cubierta de protección en la polea de transmisión del compresor o
del soplante si estuviera previsto y sólo en la versión con cubierta insonorizadora.
•
Desmonte la cubierta de protección / placa de plástico en la polea de transmisión
del motor sólo en la versión sin cubierta insonorizadora
•
Al colocar por primera vez la correa han de quitarse los tornillos de seguridad de
transporte o de la propia seguridad de transporte.
•
Dependiendo del tamaño de la máquina, el soporte elástico del motor ha de ele-
varse manualmente o con ayuda del kit de construcción hidráulico incluido en el
suministro hasta que las correas puedan colocarse o cambiarse.
•
Para el cambio de las correderas en la versión con cubierta insonorizadora, se ha
de desmontar la chapa de protección de la rueda del ventilador.
•
En el proceso de elevación, el soporte elástico del motor ha de colocarse debajo
gradualmente para evitar eventuales accidentes.
•
En versiones con barra de seguridad para el transporte, la barra se ha de colocar
en la ranura del soporte básico durante la elevación del soporte elástico del mo-
tor. La barra sirve de tope para el soporte elástico del motor. De esta manera, el
elevador hidráulico se puede apoyar, para lograr una mayor carrera del soporte.
•
Las correas trapezoidales han de cambiarse sólo en grupos.
•
El soporte elástico del motor ha de bajarse totalmente.
•
El accionador de correas es tensado automáticamente por el peso del motor.
•
Monte adecuadamente la carcasa de protección de las correas, la chapa de
protección de la rueda del ventilador y las cubiertas de protección y / o cierre la
cubierta insonorizadora.
•
En la versión con carcasa de protección de correas, la distancia entre el eje de
accionamiento del motor y la cubierta de plástico asciende a 10 mm como
máximo.

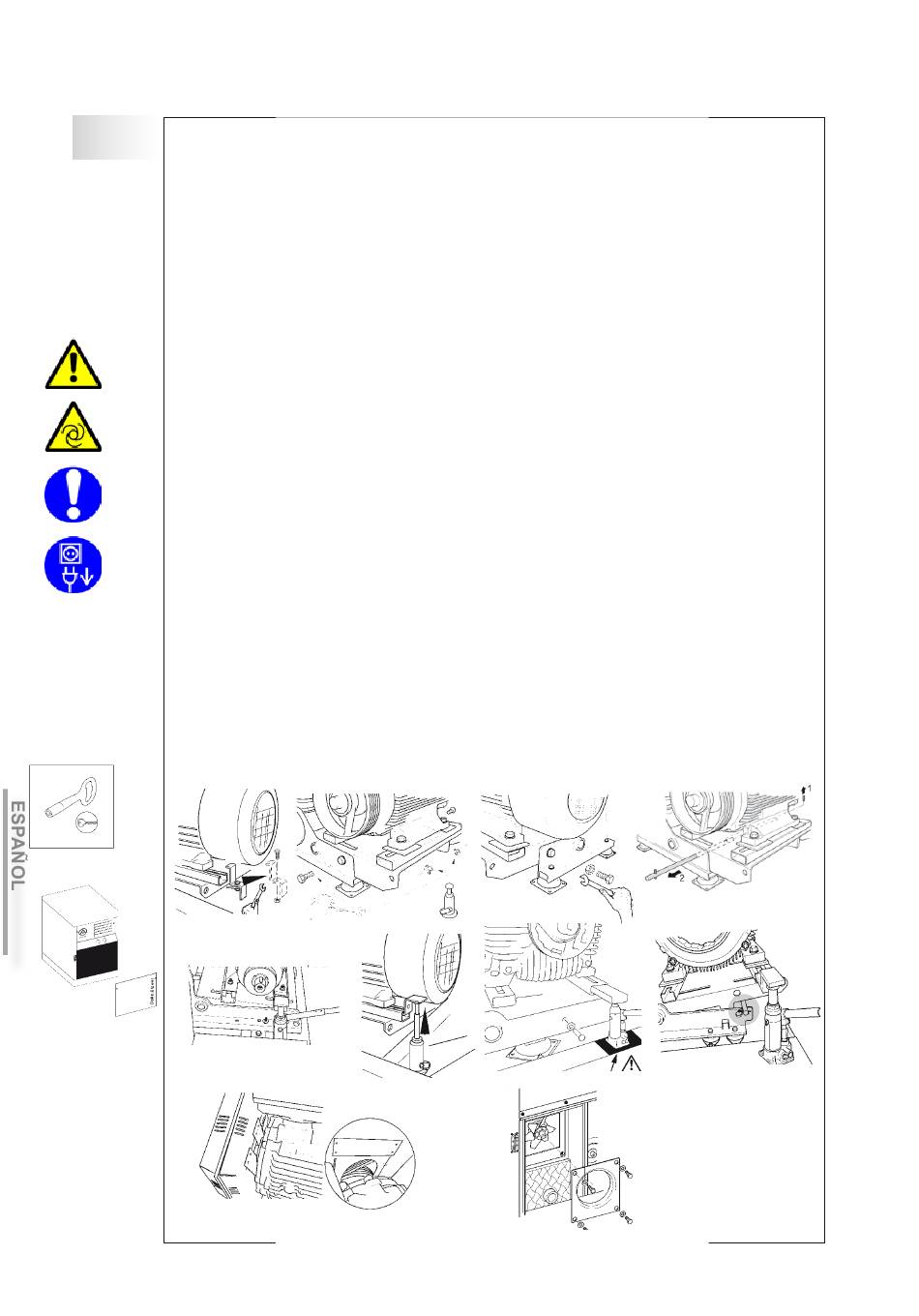

Representaciones del desmontaje de diversos
dispositivos de transporte
Elevación de diversas básculas del motor
¡CUIDADO!
.
elevación
Cubierta del eje del motor
40
Apoyar la báscula del motor durante la
Cubierta del ventilador
G4-006 H ES
