Xvr7108He-4K-X2 - Dahua Technology XVR Cooper Serie Manual De Usuario

XVR5116HE-X / DH-XVR7104HE-4KL-X / DH-XVR7108HE-4KL-X / DH-
XVR7116HE-4KL-X / DH-XVR7108HE-4K-X / DH-XVR5104H-X / DH-
XVR5104HE-X / DH- XVR5104H-X1 / DH-XVR5104HE-X1 / DH-

XVR7108HE-4K-X2

No.
Nombre del puerto
Puerto de entrada de alarma
1-16
1
Puerto de salida de alarma
1-3 (NO1 – NO3;
C1 – C3)
2
Puerto de entrada de video
3
Puerto de entrada de audio
4
Puerto DB25
5
Puerto de salida de audio

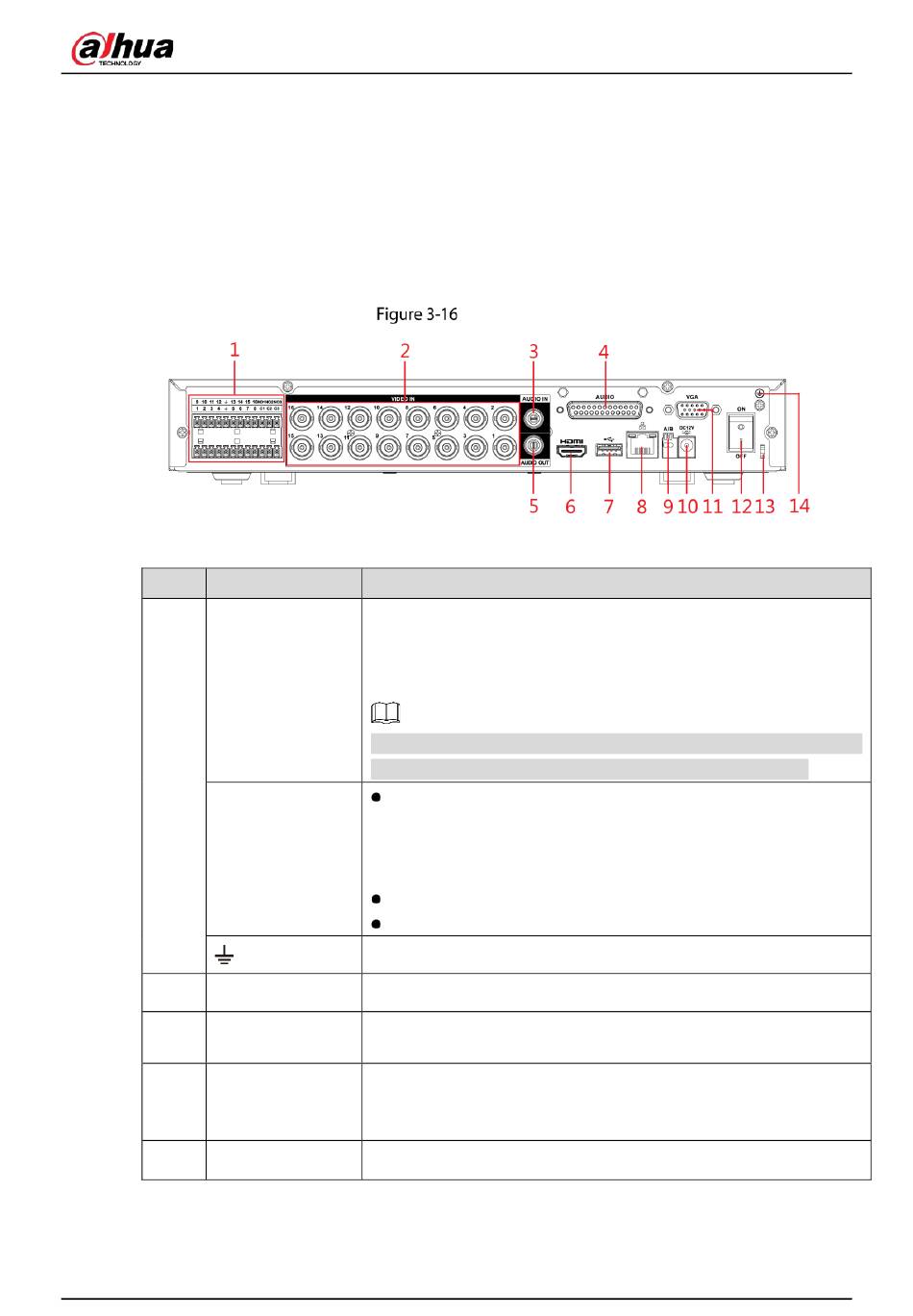

Panel trasero
Tabla 3-13 Descripción del panel trasero
Función
Cuatro grupos de puertos de entrada de alarma (Grupo 1: puerto 1 al puerto 4; Grupo 2:
puerto 5 al puerto 8; Grupo 3: puerto 9 al puerto 12; Grupo 4: puerto 13 al puerto
dieciséis). Estos puertos reciben la señal de la fuente de alarma externa. Hay
dos tipos: NO (normalmente abierto) y NC (normalmente cerrado).
Cuando su dispositivo de entrada de alarma esté usando energía externa, asegúrese de
que el dispositivo de entrada de alarma y el Dispositivo tengan la misma tierra.
Tres grupos de puertos de salida de alarma (Grupo 1: puerto NO1 – C1, Grupo
2: puerto NO2 – C2, Grupo 3: puerto NO3 – C3). Estos puertos envían una señal
de alarma al dispositivo de alarma. Asegúrese de que el suministro de energía
al dispositivo de alarma externo.
NO: Puerto de salida de alarma normalmente abierto.
C: Salida de alarma final pública.
Suelo.
Se conecta a una cámara analógica para ingresar una señal de video.
Recibe la salida de la señal de audio de los dispositivos como el micrófono.
Corresponde al puerto de entrada de video 1.
Se conecta al divisor de audio extraído del paquete para convertirlo en un puerto
de entrada de audio que recibe la señal de audio de dispositivos como el
micrófono. Corresponde a los puertos de entrada de video 2-16.
Emite una señal de audio a los dispositivos como la caja de sonido.
30
Manual de usuario
