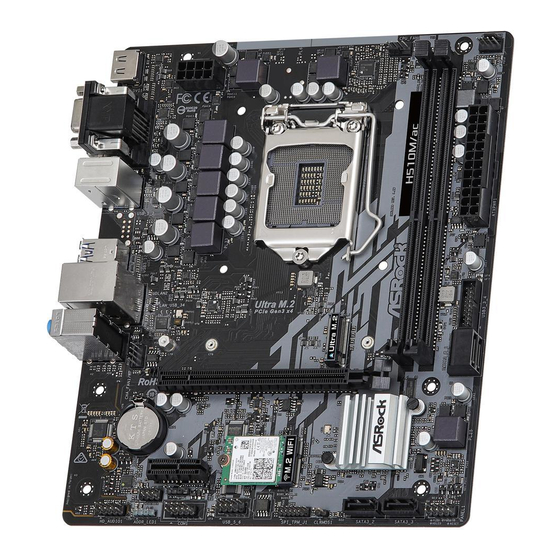

ASROCK H510M/ac Manual De Instrucciones
  1. Manuales
  2. Marcas
  3. ASROCK Manuales
  4. Tarjeta Madre
  5. H510M/ac
  6. Manual de instrucciones
ASROCK H510M/ac Manual De Instrucciones

ASROCK H510M/ac Manual De Instrucciones

Ocultar thumbs
Tabla de contenido

Publicidad

Idiomas disponibles
  • ES

Idiomas disponibles

  • ESPAÑOL, página 71

Enlaces rápidos

Descargar este manual
Version 1.0
Published January 2021
Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Publicidad

Tabla de contenido
loading

Manuales relacionados para ASROCK H510M/ac

Resumen de contenidos para ASROCK H510M/ac

  • Página 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Página 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...
  • Página 3 ES OF ANY KIND WHETHER UNDER THIS AGREEMENT OR OTHERWISE, EVEN IF INTEL HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. LICENSE TO USE COMMENTS AND SUGGESTIONS. This Agreement does NOT obligate Licensee to provide Intel with comments or suggestions regarding the Software. However, if Licensee provides Intel with comments or suggestions for the modification, correction, improvement or enhancement of (a) the Software or (b) Intel products or processes that work with the Software, Licensee grants to Intel a non-exclusive, worldwide,...
  • Página 4 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...
  • Página 5 H510M/ac Motherboard Layout CHA_FAN2 CPU_FAN1 ATX12V1 USB 3.2 Gen1 USB3_2 USB3_1 USB 2.0 T: USB3 Ultra M.2 B: USB4 PCIe Gen3 x4 CHA_FAN1/WP RoHS PCIE1 CMOS Intel AUDIO CODEC Battery H510 WiFi-802.11ac Module PCIE2 SPK_CI1 SATA3_2 SATA3_3 USB5_6 PANEL1 COM1...
  • Página 6 No. Description ATX 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) Chassis Fan Connector (CHA_FAN2) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (USB3_3_4) SATA3 Connector (SATA3_1)(Lower) SATA3 Connector (SATA3_0)(Upper) System Panel Header (PANEL1) SATA3 Connector (SATA3_3) SATA3 Connector (SATA3_2) Clear CMOS Jumper (CLRMOS1)
  • Página 7 H510M/ac I/O Panel No. Description No. Description D-Sub Port Microphone (Pink)** PS/2 Mouse Port USB 2.0 Ports (USB_34) Antenna Ports USB 3.2 Gen1 Ports (USB3_12) LAN RJ-45 Port* PS/2 Keyboard Port Line In (Light Blue)** DVI-D Port Front Speaker (Lime)** HDMI Port * There are two LEDs on each LAN port.
  • Página 8 ** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...
  • Página 9 H510M/ac WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antennas WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module that offers support for WiFi 802.11 a/b/g/n/ac connectivity standards and Bluetooth v4.2. WiFi + BT module is an easy-to-use wireless local area network (WLAN) adapter to support WiFi + BT.
  • Página 10 Installing the SMA Wi-Fi Antenna Cables Step 1 Prepare the SMA Wi-Fi Antenna Cables that come with the package. Step 2 Locate the WiFi Module that is installed on the motherboard's mini-PCIe slot. Then attach the SMA Wi-Fi Antenna Cables to the WiFi Module. Step3 Insert the RP-SMA Wi-Fi Antenna Connectors to the antenna ports on the I/O shield...
  • Página 11 H510M/ac Step 4 Fasten the screw nuts to secure the connec- tors.
  • Página 12 WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected. Step 3 Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.

  • Página 13: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Página 14 (i9/i7) support DDR4 up to 2933; Core (i5/i3), Pentium® and Celeron® support DDR4 up to 2666. * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Página 15 H510M/ac Graphics • Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. • 11 Gen Intel® Core Processors support Intel® X Graphics Architecture (Gen 12). 10 Gen Intel® Core Processors support Gen 9 Graphics • Graphics, Media &...
  • Página 16 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)* * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit Connector • 1 x COM Port Header • 1 x SPI TPM Header • 1 x Chassis Intrusion and Speaker Header...
  • Página 17 • ErP/EuP Ready (ErP/EuP ready power supply is required) * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Página 18 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Página 19 H510M/ac 2.1 Installing the CPU 1. Before you insert the 1200-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Página 21 H510M/ac Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Página 22 2.2 Installing the CPU Fan and Heatsink...
  • Página 23 H510M/ac 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs.
  • Página 25 H510M/ac 2.4 Expansion Slots (PCI Express Slots) There are 2 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Página 26 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper (CLRMOS1) 2-pin Jumper (see p.1, No.
  • Página 27 H510M/ac 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header...
  • Página 28 Chassis Intrusion and Please connect the SPEAKER Speaker Header chassis intrusion and the DUMMY DUMMY (7-pin SPK_CI1) chassis speaker to this (see p.1, No. 17) header. SIGNAL DUMMY Serial ATA3 Connectors These four SATA3 Right Angle: connectors support SATA (SATA3_0: data cables for internal see p.1, No.
  • Página 29 H510M/ac Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 18) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Página 30 CPU Fan Connector This motherboard pro- FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN1) vides a 4-Pin CPU fan +12V (see p.1, No. 2) (Quiet Fan) connector. If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power...
  • Página 31 H510M/ac Serial Port Header This COM1 header RRXD1 DDTR#1 (9-pin COM1) supports a serial port DDSR#1 CCTS#1 (see p.1, No. 15) module. RRI#1 RRTS#1 TTXD1 DDCD#1 Addressable LED Header This Addressable header is used (3-pin ADDR_LED1) to connect Addressable LED DO_ADDR (see p.1, No.
  • Página 32 2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Página 33 H510M/ac Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location B by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Página 34 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
  • Página 35 H510M/ac TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for...
  • Página 36 2.8 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Página 37 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Página 38: Lieferumfang

    1 Einleitung Vielen Dank, dass Sie sich für das ASRock H510M/ac entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Página 39: Technische Daten

    (i9/i7) unterstützen DDR4 bis 2933; Core (i5/i3), Pentium® und Celeron® unterstützen DDR4 bis 2666. * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) • Unterstützt ECC-UDIMM-Speichermodule (Betrieb im non- ECC-Modus) • Systemspeicher, max. Kapazität: 64GB • Unterstützt Intel® Extreme Memory Profile (XMP) 2.0 Erweite- 11.
  • Página 40 Grafikkarte • Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind. • 11. Generation Intel® Core -Prozessoren unterstützen Intel® X Graphics Architecture (Gen. 12). 10. Generation Intel® Core Prozessoren unterstützen Gen 9 Graphics •...
  • Página 41 • 1 x Ultra-M.2-Sockel (M2_1), unterstützt M-Key-Typ-2260/2280- M.2-SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 4 (32 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit Anschluss • 1 x COM-Anschluss-Stiftleiste • 1 x SPI-TPM-Stiftleiste • 1 x Gehäuseeingriff- und Lautsprecher-Stiftleiste •...
  • Página 42 • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS- Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Página 43 H510M/ac 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) 2-poliger Jumper (siehe S. 1, Nr. 12) CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.
  • Página 44 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Netzschalter, Reset- PLED+ PLED- (9-polig, PANEL1)
  • Página 45 H510M/ac Gehäuseeingriffs- und Bitte verbinden Sie SPEAKER DUMMY Lautsprecher-Stiftleiste Gehäuseeingriffsvorrichtung und DUMMY (7-polig, SPK_CI1) den Gehäuselautsprecher mit (siehe S. 1, Nr. 17) dieser Stiftleiste. SIGNAL DUMMY Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse Winkel rechts: unterstützen SATA-Datenkabel (SATA3_0: für interne Speichergeräte mit siehe S. 1, Nr. 8) (obere) einer Datenübertragungs-...
  • Página 46 Audiostiftleiste Diese Stiftleiste dient dem PRESENCE# MIC_RET Frontblende Anschließen von Audiogeräten an OUT_RET (9-polig, HD_AUDIO1) der Frontblende. (siehe S. 1, Nr. 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Página 47 H510M/ac CPU-Lüfteranschluss Dieses Motherboard bietet einen FAN_SPEED_CONTROL CPU_FAN_SPEED (4-polig, CPU_FAN1) 4-poligen CPU-Lüfteranschluss +12V (siehe S. 1, Nr. 2) (lautloser Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss.
  • Página 48 Serieller-Port-Stiftleiste Diese COM1-Stiftleiste RRXD1 DDTR#1 (9-polig, COM1) unterstützt ein Modul für serielle DDSR#1 CCTS#1 (siehe S. 1, Nr. 15) Ports. RRI#1 RRTS#1 TTXD1 DDCD#1 Adressierbare-LED- Diese Adressierbare-Stiftleiste Stiftleiste dient der Verbindung DO_ADDR (3-polig, ADDR_LED1) des Adressierbare-LED- VOUT (siehe S. 1, Nr. 16) Verlängerungskabels, womit Nutzer zwischen verschiedenen LED-Lichteffekten wählen...

  • Página 49: Contenu De L'emballage

    Nous vous remercions d’avoir acheté cette carte mère ASRock H510M/ac, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Página 50 (i5/i3), Pentium® et Celeron® prennent en charge DDR4 jusqu’à 2666. * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock. com/) • Prend en charge les modules mémoire UDIMM ECC (fonctionne en mode non-ECC) •...
  • Página 51 H510M/ac Graphiques • La technologie Intel® UHD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par les processeurs intégrant un contrôleur graphique. ème • 11 Gén de processeurs Intel® Core prennent en charge ème l’architecture graphique Intel® X (Gén 12).
  • Página 52 SATA3 6,0 Go/s type 2260/2280 touche M et M.2 PCI Express jusqu'à Gen3 x4 (32 Go/s)* * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2 Connecteur • 1 x embase pour port COM •...
  • Página 53 • FCC, CE • ErP/EuP Ready (alimentation ErP/EuP ready requise) * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’...
  • Página 54 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ». Cavalier Clear CMOS (CLRMOS1) Cavalier (jumper)
  • Página 55 H510M/ac 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Página 56 Prise LED d’alimentation Veuillez brancher l'emplacement SPEAKER DUMMY et emplacement sur châssis sur le châssis et le haut-parleur du DUMMY (SPK_CI1 à 7 broches) châssis sur ce connecteur. (voir p.1, No. 17) SIGNAL DUMMY Connecteurs Serial ATA3 Ces quatre connecteurs SATA3 Angle droit: sont compatibles avec les câbles de (SATA3_0:...
  • Página 57 H510M/ac Embase audio du panneau Cette embase sert au branchement PRESENCE# MIC_RET frontal des appareils audio au panneau OUT_RET (HD_AUDIO1 à 9 broches) audio frontal. (voir p.1, No. 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Página 58 Connecteur du ventilateur Cette carte mère est dotée d’un FAN_SPEED_CONTROL du processeur connecteur pour ventilateur de CPU_FAN_SPEED +12V (CPU_FAN1 à 4 broches) processeur (Quiet Fan) à 4 broches. (voir p.1, No. 2) Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.
  • Página 59 H510M/ac Embase pour port série Cette embase COM1 prend en RRXD1 DDTR#1 (COM1 à 9 broches) charge un module de port série. DDSR#1 CCTS#1 (voir p.1, No. 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Embase LED adressable Cette embase sert à connecter un (ADDR_LED1 à...

  • Página 60: Contenuto Della Confezione

    Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sarà disponibile sul sito Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso.
  • Página 61 Core (i5/i3), Pentium® e Celeron® supportano DDR4 fino a 2666. * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) • Supporta moduli di memoria ECC UDIMM (funziona in modalità non ECC) • Capacità max. della memoria di sistema: 64GB •...
  • Página 62 Grafica • La videografica integrata della scheda video UHD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata. • I processori 11 Gen Intel® Core supportano architettura grafica Intel® X (Gen 12). Processori 10 Gen Intel® Core supportano grafica Gen 9 •...

  • Página 63: Lan Wireless

    6,0 Gb/s di tipo M Key 2260/2280 ed il modulo M.2 PCI Express fino a Gen3 x4 (32 Gb/s)* * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2 Connettore • 1 x connettore porta COM • 1 x connettore SPI TPM •...
  • Página 64 • FCC, CE • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti.
  • Página 65 H510M/ac 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". Jumper per azzerare la CMOS (CLRMOS1) Jumper a 2 pin...

  • Página 66: Header E Connettori Su Scheda

    1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare l'interruttore PLED+...
  • Página 67 H510M/ac Collegamento altoparlante Collegare l’intrusione telaio SPEAKER DUMMY e intrusione telaio e l’altoparlante a questo DUMMY (SPK_CI1 a 7 pin) collegamento. (vedere pag. 1, n. 17) SIGNAL DUMMY Connettori Serial ATA3 Questi quattro connettori SATA3 Angolo destroy: supportano cavi dati SATA...
  • Página 68 Header audio pannello Questo header serve a collegare i PRESENCE# MIC_RET anteriore dispositivi audio al pannello audio OUT_RET (HD_AUDIO1 a 9 pin) anteriore. (vedere pag. 1, n. 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Página 69 H510M/ac Connettore ventola CPU Questa scheda madre è dotata FAN_SPEED_CONTROL CPU_FAN_SPEED (CPU_FAN1 a 4 pin) di un connettore per la ventola +12V (vedere pag. 1, n. 2) della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
  • Página 70 Header porta seriale Questo header COM1 supporta RRXD1 DDTR#1 (COM1 a 9 pin) un modulo di porta seriale. DDSR#1 CCTS#1 (vedere pag. 1, n. 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Header LED indirizzabile Questo header indirizzabile serve (ADDR_LED1 a 3 pin) a collegare il cavo di estensione del DO_ADDR (vedere pag.

  • Página 71: Introducción

    Si esta documentación sufre alguna modificación, la versión actualizada estará disponible en el sitio web de ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté...

  • Página 72: Especificaciones

    (i5/i3), Pentium® y Celeron® compatible con DDR4 de hasta 2666. * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) • Admite módulos de memoria UDIMM ECC (funcionamiento en modo no ECC) •...

  • Página 73: Los Procesadores Intel® Core

    H510M/ac Gráficos • Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado. • Los procesadores Gen Intel® Core de la 11 generación admiten la arquitectura de gráficos Intel® X (Gen 12). Los procesadores Intel®...
  • Página 74 6,0 Gb/s M.2 de tipo 2260/2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)* * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock Conector • 1 x Base de conexiones de puerto COM •...

  • Página 75: Monitor De Hardware

    • Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.

  • Página 76: Instalación De Los Puentes

    1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”. Puente de borrado de CMOS Puente de 2 contactos (CLRMOS1)

  • Página 77: Conectores Y Cabezales Incorporados

    H510M/ac 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Página 78 Cabezal de intrusión de Conecte la intrusión de chasis y el SPEAKER DUMMY chasis y de altavoces altavoz del chasis a este cabezal. DUMMY (SPK_CI1 de 7 contactos) (consulte la pág. 1, nº 17) SIGNAL DUMMY Conectores Serie ATA3 Estos cuatro conectores SATA3 Ángulo recto: son compatibles con cables de (SATA3_0:...
  • Página 79 H510M/ac Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de audio al OUT_RET (HD_AUDIO1 de panel de audio frontal. 9 contactos) OUT2_L (consulte la pág. 1, nº 18) J_SENSE OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Página 80 Conector del ventilador de Esta placa base contiene un FAN_SPEED_CONTROL CPU_FAN_SPEED la CPU conector de ventilador (ventilador +12V (CPU_FAN1 de 4 contactos) silencioso) de CPU de 4 contactos. (consulte la pág. 1, nº 2) Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al contacto 1-3.
  • Página 81 H510M/ac Cabezal de puerto serie Este cabezal COM1 admite un RRXD1 DDTR#1 (COM1 de 9 contactos) módulo de puerto serie. DDSR#1 CCTS#1 (consulte la pág. 1, nº 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Base de conexiones de Este cabezales de LED LED direccionable...

  • Página 82: Комплект Поставки

    1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H510M/ac, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и отличается надежной конструкцией в соответствии с требованиями компании ASRock в отношении качества и долговечности. По причине обновления характеристик системной платы и программного...

  • Página 83: Технические Характеристики

    память DDR4 с частотой до 2933; Core (i5/i3), Pentium® и Celeron® поддерживают память DDR4 с частотой до 2666. * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List ) на веб-сайте ASRock. (http://www.asrock.com/) • Поддержка модулей памяти ECC UDIMM (работа в режиме, отличном от ЕСС) •...
  • Página 84 Графическая • Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со подсистема встроенными графическими процессорами. • Процессоры 11 поколения Intel® Core поддерживают графическую архитектуру Intel® X (поколение 12). Процессоры 10 поколения Intel® Core поддерживают графику 9 поколения •...
  • Página 85 с ключом M типа 2260/2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32 Гбит/с)* * Поддерживаются в качестве загрузочных SSD-диски типа NVMe * Поддерживается комплект ASRock U.2 Разъемы • 1 x колодка СОМ-порта • 1 x колодка SPI ТРМ...
  • Página 86 • Совместимость с ErP/EuP (необходим блок питания, ция соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора...
  • Página 87 H510M/ac 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса настроек CMOS 2-контактная (CLRMOS1) перемычка (см. стр. 1, № 12) CLRMOS1 используется для удаления данных CMOS. Чтобы сбросить и обнулить...
  • Página 88 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка системной Подключите...
  • Página 89 H510M/ac Колодка с разъемами датчика Предназначена для SPEAKER DUMMY вскрытия корпуса и динамика подключения датчика DUMMY (7-контактный, SPK_CI1) вскрытия корпуса и корпусного (см. стр. 1, № 17) динамика. SIGNAL DUMMY Разъемы Serial ATA3 Эти четыре разъема Правый угол: SATA3 предназначены для...
  • Página 90 Аудиоколодка передней Эта колодка предназначена для PRESENCE# MIC_RET панели подключения аудиоустройств к OUT_RET (9-контактов, HD_AUDIO1) передней аудиопанели. (см. стр. 1, № 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу...
  • Página 91 H510M/ac Разъем вентилятора Эта материнская плата снабжена FAN_SPEED_CONTROL CPU_FAN_SPEED охлаждения процессора 4-контактным разъемом для +12V (4-контакта, CPU_FAN1) малошумящего вентилятора (см. стр. 1, № 2) ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. Разъем питания АТХ...
  • Página 92 Колодка последовательного Колодка COM1 поддерживает RRXD1 DDTR#1 порта подключение модуля DDSR#1 CCTS#1 (9-контактная, COM1) последовательного порта. (см. стр. 1, № 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Колодка адресуемой Эта колодка служит для светодиодной подсветки подключения удлинительного DO_ADDR (3-контактная, ADDR_LED1) кабеля адресуемой VOUT (см.

  • Página 93: Introdução

    Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando. Você também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no site da ASRock. Site da ASRock http://www.asrock.com.

  • Página 94: Especificações

    (i5/i3), Pentium® e Celeron® suportam DDR4 até 2666. * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) • Suporta módulos de memória ECC UDIMM (opera em modo não-ECC) • Capacidade máxima da memória do sistema: 64GB • Suporta Extreme Memory Profile (XMP) 2.0 da Intel®...
  • Página 95 H510M/ac Gráficos • Os gráficos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada. • Processadores 11 Gen Intel® Core suporta Arquitetura Gráficos Intel® X (Gen 12). Processadores 10 Gen Intel® Core suportam Gráficos Gen 9...
  • Página 96 M. 2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen3 x4 (32 Gb/s) * * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock Conector • 1 x Suporte porta COM • 1 x Plataforma SPI TPM • 1 x Intrusão do Chassi e Cabeçote de Autofalante...
  • Página 97 • Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de...
  • Página 98 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". Apagar o Jumper CMOS (CLRMOS1) Jumper de 2 pinos (ver p.1, N.º...

  • Página 99: Suportes E Conectores Onboard

    H510M/ac 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de sistema Ligue o botão de alimentação,...
  • Página 100 Intrusão do Chassi e Conecte a instrusão do chassi SPEAKER DUMMY Cabeçote de Autofalante e autofalante do chassi a este DUMMY (SPK_CI1 de 7 pinos) cabeçote. (ver p.1, N.º 17) SIGNAL DUMMY Conectores série ATA3 Estes quatro conectores SATA3 Ângulo reto: suportam cabos de dados (SATA3_0: SATA para dispositivos de...
  • Página 101 H510M/ac Suporte de áudio do painel Este suporte destina-se à conexão PRESENCE# MIC_RET frontal dos dispositivos de áudio no OUT_RET (HD_AUDIO1 de 9 pinos) painel de áudio frontal. (ver p.1, N.º 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá...
  • Página 102 Conector da Ventoinha da Esta placa mãe inclui um conector FAN_SPEED_CONTROL CPU_FAN_SPEED de ventilador da CPU (Ventilador +12V (CPU_FAN1 de 4 pinos) silencioso) de 4 pinos. Se você (ver p.1, N.º 2) pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Página 103 H510M/ac Suporte da porta serial Este suporte COM1 recebe um RRXD1 DDTR#1 (COM1 de 9 pinos) módulo da porta serial. DDSR#1 CCTS#1 (ver p.1, N.º 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Plataforma de LED Ajustável Esta plataforma ajustável é usada (ADDR_LED1 de 3 pinos) para conectar caboi de extensão...

  • Página 104: Zawartość Opakowania

    1 Wprowadzenie Dziękujemy za zakupienie płyty głównej ASRock H510M/ac, niezawodnej płyty głównej produkowanej z konsekwentnie wykonywaną przez firmę ASRock, rygorystyczną kontrolą jakości. Płyta ta zapewnia doskonałą jakość działania i solidną konstrukcję, spełniającą zobowiązanie firmy ASRock do dostarczania produktów o wysokiej jakości i wytrzymałości.
  • Página 105 (i9/i7) obsługują DDR4 do 2933; Core (i5/i3), Pentium® i Celeron® obsługują DDR4 do 2666. * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) • Obsługa modułów pamięci ECC UDIMM (działanie w trybie non-ECC) • Maks. wielkość pamięci systemowej: 64GB • Obsługa Intel®...
  • Página 106 Grafika • Wbudowana grafika Intel® UHD i wyjścia VGA są obsługiwane wyłącznie z procesorami, które mają zintegrowane GPU. -tej • 11 generacji procesory Intel® Core obsługują Intel® X -tej Graphics Architecture (generacja 12). 10 generacji procesory Intel® Core obsługują grafikę generacji 9 • Grafika, Media i komputery: Microsoft DirectX 12, OpenGL 4.5, Intel®...
  • Página 107 M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x4 (32 Gb/s)* * Obsługa SSD NVMe, jako dysków rozruchowych * Obsługa ASRock U.2 Kit Złącze • 1 x złącze główkowe portu COM • 1 x złącze główkowe SPI TPM • 1 x złącze główkowe naruszenia obudowy i głośnika...
  • Página 108 • Gotowość do obsługi ErP/EuP (Wymagane zasilanie z gotowością obsługi ErP/EuP) * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm.
  • Página 109 H510M/ac 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych z pamięci CMOS 2-pinowa zworka (CLRMOS1) (sprawdź s.1, Nr 12) CLRMOS1 umożliwia usunięcie wszystkich danych z pamięci CMOS.
  • Página 110 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na Podłącz do tego złącza PLED+ PLED-...
  • Página 111 H510M/ac Złącze główkowe Podłącz to tego złącza SPEAKER DUMMY naruszenia obudowy i główkowego naruszenie obudowy DUMMY głośnika i głośnik obudowy. (7-pinowe SPK_CI1) (sprawdź s.1, Nr 17) SIGNAL DUMMY Złącza Serial ATA3 Te cztery złącza SATA3 Kąt prosty: obsługują kable danych SATA dla (SATA3_0: wewnętrznych urządzeń...
  • Página 112 Złącze główkowe audio To złącze główkowe służy do PRESENCE# MIC_RET panelu przedniego podłączania urządzeń audio do OUT_RET (9-pinowe HD_AUDIO1) przedniego panelu audio. (sprawdź s.1, Nr 18) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać...
  • Página 113 H510M/ac Złącze wentylatora CPU Ta płyta główna udostępnia FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pinowe CPU_FAN1) 4-pinowe złącze wentylatora +12V (sprawdź s.1, Nr 2) CPU (Cichy wentylator). Jeśli planowane jest podłączenie 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3. Złącze zasilania ATX Ta płyta główna udostępnia (24-pinowe ATXPWR1) 24-pinowe złącze zasilania ATX.
  • Página 114 Złącze główkowe portu To złącze główkowe COM1 RRXD1 DDTR#1 szeregowego obsługuje moduł portu DDSR#1 CCTS#1 (9-pinowe COM1) szeregowego. (sprawdź s.1, Nr 15) RRI#1 RRTS#1 TTXD1 DDCD#1 Adresowalne złącze To adresowalny złącze główkowe główkowe LED LED jest używane do podłączenia DO_ADDR (3-pinowe ADDR_LED1) adresowalnego przedłużacza LED, VOUT...
  • Página 115 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Página 116 및 Celeron 은 DDR4 최대 2666 을 지원합니다 . * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) • ECC UDIMM 메모리 모듈 ( 비 -ECC 모드에서 작동함 ) 지원 • 시스템 메모리 최대 용량 : 64GB •...
  • Página 117 H510M/ac • Intel ® 그래픽 UHD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU 통합 프로세서로만 지원할 수 있습니다 . • 11 ® ® Gen Intel Core 프로세서는 Intel Graphics ® Architecture(Gen 12) 를 지원합니다 . 10 Gen Intel Core 프로세서는...
  • Página 118 6.0 Gb/s 모듈 지원 및 Gen3까지의 M.2 PCI Express 모듈 4개 지원 (32 Gb/s)* * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원 • COM 포트 헤더 1 개 커넥터 • SPI TPM 헤더 1 개...
  • Página 119 • FCC, CE 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이...
  • Página 120 1 . 3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 (CLRMOS1) 2 핀 점퍼 (1 페이지 , 12 번 항목 참조 ) CLRMOS1 을...
  • Página 121 H510M/ac 1 . 4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리셋...
  • Página 122 SPEAKER 섀시 침입 및 스피커 헤더 섀시 침입 및 섀시 스피커를 이 DUMMY (7 핀 SPK_CI1) 헤더에 연결하십시오 . DUMMY (1 페이지 , 17 번 항목 참조 ) SIGNAL DUMMY 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터는 우측 각도 : 최대...
  • Página 123 H510M/ac 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 전면 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 오디오 패널에 연결하는 데 OUT_RET (1 페이지 , 18 번 항목 사용됩니다 . 참조 ) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가...
  • Página 124 CPU 팬 커넥터 이 마더보드에는 4 핀 CPU FAN_SPEED_CONTROL CPU_FAN_SPEED (4 핀 CPU_FAN1) 팬 ( 저소음 팬 ) 커넥터가 +12V (1 페이지 , 2 번 항목 참조 ) 탑재되어 있습니다 . 3 핀 CPU 팬을 연결하려는 경우 핀 1-3에 연결하십시오 . ATX 전원...
  • Página 125 H510M/ac 시리얼 포트 헤더 이 COM1 헤더는 시리얼 포트 RRXD1 DDTR#1 DDSR#1 (9 핀 COM1) 모듈을 지원합니다 . CCTS#1 (1 페이지 , 15 번 항목 참조 ) RRI#1 RRTS#1 TTXD1 DDCD#1 주소 지정 가능한 LED 헤더 이 주소 지정 가능한 헤더는...
  • Página 126 • ASRock H510M/ac クイックインストールガイド • ASRock H510M/ac サポート CD • 2 x シリアル ATA (SATA) データケーブル （オプション） • 2 x ASRock Wi-Fi 2.4/5 GHz アンテナ （オプション） • 2 x SMA Wi-Fi アンテナケーブル （オプション） • 1 x M.2 ソケッ ト用ねじ （オプション）...
  • Página 127 (i9/i7) は、 最大 2933 までの DDR4 を サポートします。 Core (i5/i3)、 Pentium® および Celeron® は、 最大 2666 までの DDR4 をサポートします。 * 詳細については、 ASRockウェブサイトのメモリーサポート一覧を 参照してください。 (http://www.asrock.com/) • ECC UDIMM メモリモジュールに対応 （non-ECC モードで動作） • システムメモリの最大容量 ： 64GB • Intel® エクストリームメモリプロファイル (XMP) 2.0 に対応...
  • Página 128 グラフィックス • Intel® UHD グラフィ ックス内蔵ビジュアルおよび VGA 出力は、 GPU に統合されたプロセッサーのみでサポートされます。 • 第 11 世代 Intel® Core プロセッサは、 Intel® X グラフ ィ ックスア ーキテクチャ (Gen 12) をサポートします。 第 10 世代 Intel® Core プロセッサは、 第 9 世代グラフィ ックスをサポートします • グラフ ィ ック、 メディアおよびコンピュート: Microsoft DirectX 12、 OpenGL 4.5、...
  • Página 129 • 1 x Ultra M.2 ソケッ ト （M2_1） 、 M Key タイプ 2260/2280 M.2 SATA3 6.0 Gb/s モジュール、 および、 最大 Gen3 x4 (32 Gb/s) まで の M.2 PCI Express モジュールに対応 * * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キッ トに対応 コネクタ • 1 x COM ポートヘッダー • 1 x SPI TPM ヘッダー...
  • Página 130 • 電圧監視 : CPU Vcore、 +12V、 +5V、 +3.3V • Microsoft® Windows® 10 64-bit 認証 • FCC、 CE • ErP/EuP Ready （ ErP/EuP 対応電源供給装置が必要です） * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、 アンタイドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴います のでご注意ください。 オーバークロックするとシステムが不安定になったり、 システムのコ ンポーネントやデバイスが破損することがあります。 ご自分の責任で行ってください。 弊...
  • Página 131 H510M/ac 1 . 3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被さっ ていると、 ジャンパーは 「シ ョート」 です。 ジャンパーキャップがピンに被さっていない場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー (CLRMOS1) 2 ピンジャンパー （p.1、 No. 12 参照） CLRMOS1 を使って CMOS 内のデータをクリアできます。 クリアして、 デフォルト設定にシ ステムパラメーターをリセッ トするには、 コンピューターの電源を切り、 電源から電源コー ドを抜いてください。 15 秒間待ってから、 ジャンパーキャップを使用して CLRMOS1 上の...
  • Página 132 1 . 4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタに はジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャップ を被せると、 マザーボードに物理損傷が起こることがあります。 システムパネルヘッダー 電源スイッチを接続し、 スイッチを PLED+ （9 ピン PANEL1） リセッ トし、 下記のピン割り当てに PLED- PWRBTN# （p.1、 No. 9 参照） 従って、 シャーシのシステムステー タス表示ランプをこのヘッダーに セッ トします。 ケーブルを接続する RESET# ときには、 ピンの＋と－に気をつ HDLED- HDLED+ けてください。 PWRBTN （電源スイッチ） ： シャーシ前面パネルの電源スイッチに接続してください。...
  • Página 133 H510M/ac シャーシイントルージョン シャーシイン トルージ ョ ンとシャー SPEAKER とスピーカーヘッダー DUMMY シスピーカーをこのヘッダーに接 DUMMY （7 ピン SPK_CI1） 続してください。 （p.1、 No. 17 参照） SIGNAL DUMMY シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター 直角 : は、 最高 6.0 Gb/s のデータ転送 （SATA3_0 ： 速度で内部ストレージデバイス p.1、 No. 8 参照） （ 上側）...
  • Página 134 フロン トパネルオーディオ このヘッダーは、 フロントオーディ PRESENCE# ヘッダー オパネルにオーディオデバイスを MIC_RET OUT_RET （9 ピン HD_AUDIO1） 接続するためのものです。 （p.1、 No. 18 参照） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディ フ ィニシ ョンオーディオはジャッ クセンシングをサポート していますが、 正しく 機能 するためには、 シャーシのパネルワイヤーが HDAをサポートしていることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュアルの 指示に従ってください。 2. AC’ 9 7 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオ ヘッダーに取り付けてください。...
  • Página 135 H510M/ac CPU ファンコネクタ このマザーボードは 4 ピン CPU FAN_SPEED_CONTROL （4 ピン CPU_FAN1） ファン （静音ファン） コネクタが装 CPU_FAN_SPEED +12V （p.1、 No. 2 参照） 備されています。 3 ピンの CPU ファンを接続する場合には、 ピン 1-3 に接続してください。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1） ATX 電源コネクタが装備されて （p.1、 No. 5 参照）...
  • Página 136 シリアルポートヘッダー この COM1 ヘッダーはシリアル RRXD1 DDTR#1 （9 ピン COM1） ポートモジュールをサポートしま DDSR#1 CCTS#1 （p.1、 No. 15 参照） す。 RRI#1 RRTS#1 TTXD1 DDCD#1 アドレサブル LED ヘッ このアドレサブルヘッダーを使用 ダー して、 アドレサブル LED 延長ケー （3 ピン ADDR_LED1） ブルを接続すれば、 ユーザーは、 DO_ADDR VOUT （p.1、 No. 16 参照） さまざまな...
  • Página 137 行通知。 如果本文档有任何修改， 则更新的版本将发布在华擎网站上， 我们不会另外进 行通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型 号的信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 H510M/ac 主板（Micro ATX 规格尺寸） • 华擎 H510M/ac 快速安装指南 • 华擎 H510M/ac 支持光盘 • 2 x 串行 ATA (SATA) 数据线（选购） • 2 x 华擎 WiFi 2.4/5 GHz 天线 （选购）...
  • Página 138 2933；Core (i5/i3)、Pentium® 和 Celeron® 可支持的 DDR4 的最 高频率为 2666。 * 请参阅华擎网站上的 Memory Support List（内存支持列表）了 解详情。 (http://www.asrock.com/) • 支持 ECC UDIMM 内存模块（非 ECC 模式操作） • 支持系统内存最大容量： 64GB • 支持 Intel® Extreme Memory Pro le (XMP) 2.0 第 11 代 Intel® Core 扩充槽...
  • Página 139 H510M/ac 图形 • 只有 GPU 集成的处理器才支持 Intel® UHD Graphics 内置视效 和 VGA 输出。 • 第 11 代 Intel® Core 处理器支持 Intel® X 图形架构 （第 12 代）。 第 10 代 Intel® Core 处理器支持第 9 代图形 • 显卡、媒体和计算： Microso DirectX 12、OpenGL 4.5、...
  • Página 140 后面板 I/O • 2 x 天线端口 • 1 x PS/2 键盘端口 • 1 x PS/2 鼠标端口 • 1 x D-Sub 端口 • 1 x DVI-D 端口 • 1 x HDMI 端口 • 2 x USB 2.0 端口（支持 ESD 保护） • 2 x USB 3.2 Gen1 端口（支持 ESD 保护） •...
  • Página 141 H510M/ac BIOS 功能 • AMI UEFI Legal BIOS，支持多语言 GUI • ACPI 6.0 兼容唤醒事件 特点 • 支持 SMBIOS 2.7 • CPU 内核 / 缓存、CPU GT、VCCSA、DRAM、VCCIO、 VCCST、VCCIN AUX 电压多次调整 • 风扇转速计：CPU、机箱、机箱 / 水泵风扇 硬件监控 • 静音风扇（根据 CPU 温度自动调整机箱风扇速度）： CPU、 机箱、机箱 / 水泵风扇...
  • Página 142 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “ 短接 ” 。如果这些针 脚上没有装跳线帽，跳线 “ 开路 ” 。 清除 CMOS 跳线 (CLRMOS1) 2 针跳线 （见第 1 页，第 12 个） CLRMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设置，请关 闭计算机，从电源上拔下电源线插头。等候 15 秒后，使用跳线帽将 CLRMOS1 上 的针脚短接 5 秒。但是，请勿在更新 BIOS 后立即清除 CMOS。如果您需要在刚完 成 BIOS 更新后清除 CMOS，则必须先启动系统，并在关闭后再执行清除 CMOS 操 作。请注意，密码、日期、时间和用户默认配置文件只在卸下...
  • Página 143 H510M/ac 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些 接脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 PLED+ PLED- （9 针 PANEL1） 上的电源开关、重置开关和系 PWRBTN# （见第 1 页，第 9 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针 RESET# 脚。 HDLED- HDLED+ PWRBTN（电源开关）: 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET（重置开关）: 连接到机箱前面板上的重置开关。 如果计算机死机， 无法执行正常重新启动， 按重置开 关重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时， 此 LED 闪烁。 系统处在 S4 睡眠状态或关机 (S5) 时， 此 LED 熄灭。...
  • Página 144 SPEAKER 机箱侵入和扬声器接脚 请将机箱侵入和机箱扬声器连 DUMMY （7 针 SPK_CI1） 接到到此接脚。 DUMMY （见第 1 页，第 17 个） SIGNAL DUMMY 串行 ATA3 接口 这四个 SATA3 接口支持最高 直角 : 6.0 Gb/s 数据传输速率的内部存 储设备的 SATA 数据线。 （SATA3_0: 见第 1 页， 第 8 个） （上） SATA3_2 SATA3_3 （SATA3_1: 见第...
  • Página 145 H510M/ac 前面板音频接头 此接头用于将音频设备连接到 PRESENCE# MIC_RET （9 针 HD_AUDIO1） 前音频面板。 OUT_RET （见第 1 页，第 18 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测， 但机箱上的面板连线必须支持 HDA 才能正常工作。 请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。...
  • Página 146 CPU 风扇接口 此主板提供 4 针 CPU 风扇（静 FAN_SPEED_CONTROL CPU_FAN_SPEED （4 针 CPU_FAN1） 音风扇）接口。如果您打算连 +12V （见第 1 页，第 2 个） 接 3 针 CPU 风扇，请将它连接 到针脚 1-3。 ATX 电源接口 此主板提供 24 针 ATX 电源接 （24 针 ATXPWR1） 口。要使用 20 针 ATX 电源， （见第...
  • Página 147 H510M/ac 此 COM1 接头支持串行端口模 串行端口接头 RRXD1 DDTR#1 （9 针 COM1） DDSR#1 块。 CCTS#1 （见第 1 页，第 15 个） RRI#1 RRTS#1 TTXD1 DDCD#1 可寻址 LED 接脚 此可寻址接脚用于连接可寻址 （3 针 ADDR_LED1） LED 延长线，可让用户选择不 DO_ADDR （见第 1 页，第 16 个） 同的 LED 灯光效果。...
  • Página 148 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产 品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的 有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严 重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中 之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说 明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定 的限量要求以下。 X: 表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准 规定的限量要求，然该部件仍符合欧盟指令...
  • Página 149 機板相關的技術支援， 請上我們的網站瞭解有關您使用機型的特定資訊。 您也可以在 華擎網站找到最新的 VGA 卡及 CPU 支援清單。 華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 H510M/ac 主機板（Micro ATX 尺寸） • 華擎 H510M/ac 快速安裝指南 • 華擎 H510M/ac 支援光碟 • 2 x Serial ATA (SATA) 資料纜線（選用） • 2 x 華擎 WiFi 2.4/5 GHz 天線（選用）...
  • Página 150 * 第 10 代 Intel® Core (i9/i7) 支援最高 2933 DDR4； Core (i5/i3)、Pentium® 和 Celeron® 支援最高 2666 DDR4。 * 如需更多資訊，請參閱華擎網站上的記憶體支援表。 (http://www.asrock.com/) • 支援 ECC UDIMM 記憶體模組（於非 ECC 模式下運作） • 最大系統記憶體容量：64GB • 支援 Intel® Extreme Memory Pro le (XMP) 2.0 第 11 代 Intel® Core 擴充插槽...
  • Página 151 H510M/ac • 僅限整合 GPU 的處理器才可支援 Intel® UHD Graphics Built-in 顯示卡 Visuals 及 VGA 輸出。 • 第 11 代 Intel® Core 處理器支援 Intel® X 顯示卡架構（第 12 代） 。第 10 代 Intel® Core 處理器支援第 9 代顯示卡 • 顯示卡、媒體和運算：Microso DirectX 12、OpenGL 4.5、 Intel® Built In Visuals、Intel® Quick Sync Video、混合式／可切...
  • Página 152 後面板 I/O • 2 x 天線連接埠 • 1 x PS/2 鍵盤連接埠 • 1 x PS/2 滑鼠連接埠 • 1 x D-Sub 連接埠 • 1 x DVI-D 連接埠 • 1 x HDMI 連接埠 • 2 x USB 2.0 連接埠（支援靜電保護） • 2 x USB 3.2 Gen1 連接埠（支援靜電保護） •...
  • Página 153 H510M/ac BIOS 功能 • AMI UEFI Legal BIOS 含多語 GUI 支援 • ACPI 6.0 符合喚醒自動開機 • 支援 SMBIOS 2.7 • CPU 核心 / 快取、CPU GT、VCCSA、DRAM、VCCIO、 VCCST、VCCIN AUX 電壓多重調整 • 風扇轉速計：CPU、機殼、機殼／水冷幫浦風扇 硬體顯示器 • 靜音風扇（依 CPU 溫度自動調整機殼風扇速度）：CPU、 機殼、機殼／水冷幫浦風扇 • 風扇多重速度控制：CPU、機殼、機殼／水冷幫浦風扇 • 機殼開啟偵測...
  • Página 154 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 (CLRMOS1) 2-pin 跳線 （請參閱第 1 頁，編號 12） 您可利用 CLRMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設設定， 請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，請使用跳線帽 讓 CLRMOS1 上的 pin 短路約 5 秒。不過，請不要在更新 BIOS 後立即清除 CMOS。 若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取出 CMOS 電池時才會清除密碼、日期、時間 及使用者預設設定檔。請牢記，務必在清除...
  • Página 155 H510M/ac 1.4 板載排針及接頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在排 針及接頭上， 將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機殼 PLED+ PLED- (9-pin PANEL1) PWRBTN# 上的電源開關、重設開關及系 （請參閱第 1 頁，編號 9） 統狀態指示燈連接至此排針。 在連接纜線之前請注意正負針 RESET# 腳。 HDLED- HDLED+ PWRBTN ( 電源開關 )： 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。 RESET ( 重設開關 )： 連接至機殼前面板上的重設開關。 若電腦凍結且無法執行正常重新啟動， 按下重設開 關即可重新啟動電腦。...
  • Página 156 SPEAKER 機殼防護及喇叭排針 機殼防護排針連接至此排針。 DUMMY (7-pin SPK_CI1) DUMMY （請參閱第 1 頁，編號 17） SIGNAL DUMMY Serial ATA3 接頭 這四組 SATA3 接頭皆支援內部 直角 : 儲存裝置的 SATA 資料纜線， 最高可達 6.0 Gb/s 資料傳輸 （SATA3_0： 請參閱第 1 頁，編號 8） 率。 SATA3_2 SATA3_3 （上） (SATA3_1: 請參閱第 1 頁，編號 7） （下）...
  • Página 157 H510M/ac 前面板音訊排針 本排針適用於連接音訊裝置至 PRESENCE# MIC_RET (9-pin HD_AUDIO1) 前面板音訊。 OUT_RET （請參閱第 1 頁，編號 18） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)， 但機殼上的面板線必須支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’ 97 音訊面板， 請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Página 158 CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇 FAN_SPEED_CONTROL CPU_FAN_SPEED (4-pin CPU_FAN1) （靜音風扇）接頭。若您計畫 +12V （請參閱第 1 頁，編號 2） 連接 3-Pin CPU 風扇，請接至 Pin 1-3。 ATX 電源接頭 本主機板配備一組 24-pin ATX (24-pin ATXPWR1) 電源接頭。若要使用 20-pin （請參閱第 1 頁，編號 5） ATX 電源供應器，請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭...
  • Página 159 H510M/ac 此 COM1 排針支援序列連接埠 序列連接埠排針 RRXD1 DDTR#1 (9-pin COM1) DDSR#1 模組。 CCTS#1 （請參閱第 1 頁，編號 15） RRI#1 RRTS#1 TTXD1 DDCD#1 可定址 LED 排針 此可定址排針用於連接可讓使 (3-pin ADDR_LED1) 用者選擇各種 LED 燈效的可定 DO_ADDR （請參閱第 1 頁，編號 16） 址 LED 延長線。 VOUT 警告：切勿以錯誤方向安裝可 定址 LED 纜線，否則纜線可能...
  • Página 160 Gen 10 (i9/i7) mendukung DDR4 hingga 2933; Core (i5/i3), Pentium® dan Celeron® mendukung DDR4 hingga 2666. * Lihat Daftar Dukungan Memori pada situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) • Mendukung modul memori ECC UDIMM (berjalan dalam mode non-ECC) • Kapasitas maksimum memori sistem: 64GB • Mendukung Intel®...
  • Página 161 H510M/ac Grafis • Intel® UHD Graphics Built-in Visuals dan output VGA hanya didukung dengan prosesor yang terintegrasi GPU. • Prosesor Intel® Core Gen 11 mendukung Arsitektur Grafis Intel® X (Gen 12). Prosesor Intel® Core Gen 10 mendukung Grafis Gen 9 • Grafik, Media &...
  • Página 162 • 1 x Soket Ultra M.2 (M2_1), mendukung jenis modul 2260/2280 M.2 SATA3 6,0 Gb/s dan modul M.2 PCI Express hingga Gen3 x4 (32 Gb/s)* * Mendukung SSD NVMe sebagai disk boot * Mendukung Kit U.2 ASRock Konektor • 1 x Header Port COM • 1 x Header SPI TPM • 1 x Intrusi Chassis dan Header Speaker...
  • Página 163 Sertifikasi • FCC, CE • Mendukung ErP/EuP (Memerlukan catu daya untuk ErP/EuP) * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga.
