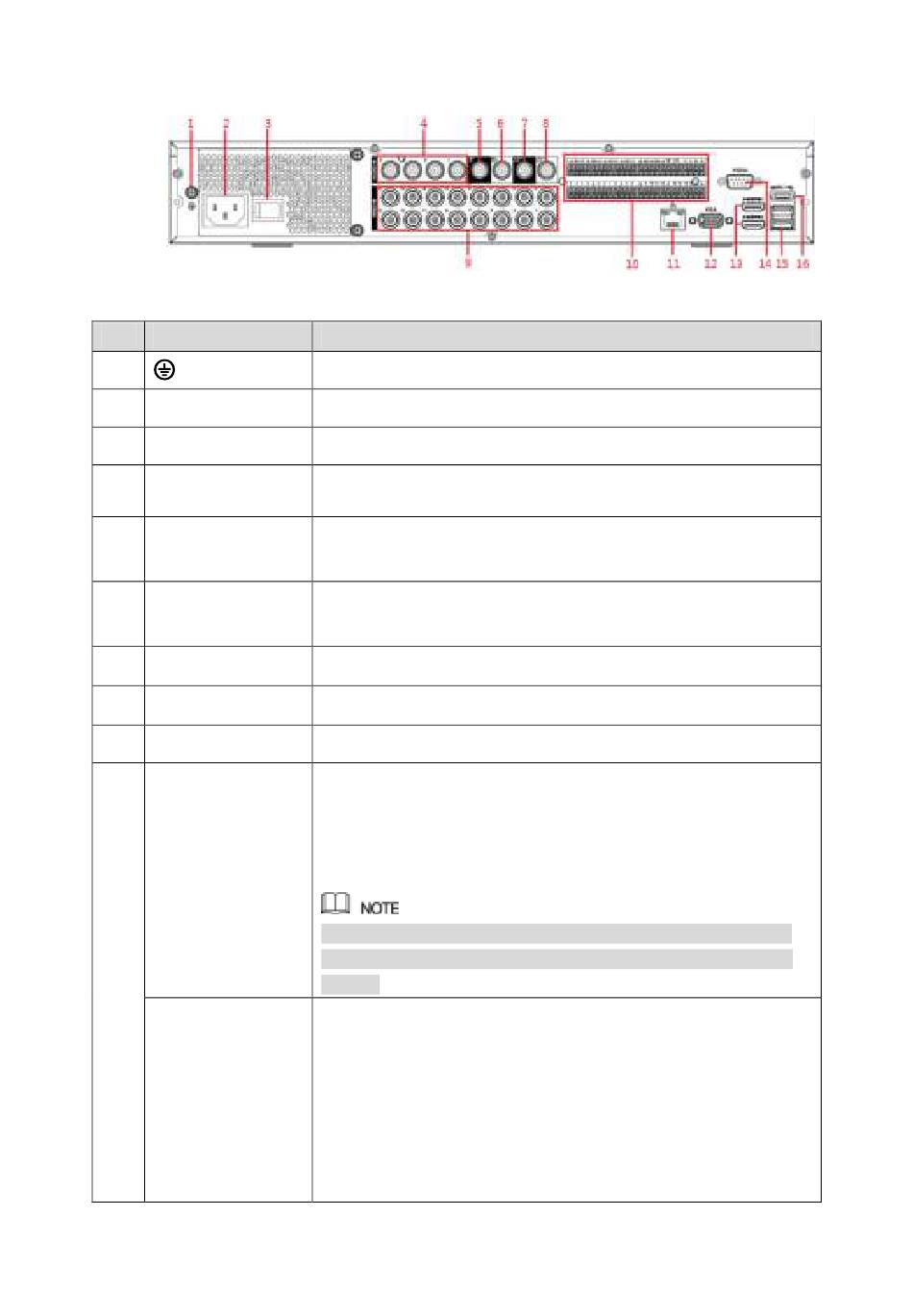

3.2.6 DH-XVR7416L-4KL-X / DH-XVR5432L-X

No.
Nombre del puerto
1
2
Puerto de entrada de energía
3
Botón de encendido
4 4
Puerto de entrada de audio
Puerto de entrada de audio
5 5
(MIC IN)
Puerto de salida de audio
6 6
(MIC OUT)
7 7 Puerto de salida de audio
8
Puerto de salida de video
9
Puerto de entrada de video
Puerto de entrada de alarma
1–16
10
Puerto de salida de alarma
1–5 (NO1 – NO5;
C1 – C5; NC5)
Figura 3-17
Función
Terminal de tierra.
Entradas de potencia.
Enciende / apaga el DVR.
Recibe la salida de señal de audio de los dispositivos, como el micrófono.
Puerto de entrada de conversación de remolque que recibe la salida de señal de audio
analógica de los dispositivos, como el micrófono y la captación.
Puerto de salida de conversación de remolque que emite la señal de audio analógica a los dispositivos
como la caja de sonido
Emite señales de audio a los dispositivos, como la caja de sonido.
Se conecta a dispositivos de salida de video como TV.
Se conecta a la cámara analógica para ingresar la señal de video.
4 grupos de puertos de entrada de alarma (Grupo 1: puerto 1 al puerto 4; Grupo 2: puerto
5 al puerto 8; Grupo 3: puerto 9 al puerto 12; Grupo 4: puerto 13 al puerto 16). Estos
puertos reciben la señal de la fuente de alarma externa. Hay dos tipos: NO (normal
abierto) y NC (normal cerrado).
Cuando su dispositivo de entrada de alarma esté utilizando alimentación externa, asegúrese de
que el dispositivo de entrada y el DVR se conecten a la misma tierra.
5 grupos de puertos de salida de alarma (Grupo 1: puerto NO1–
•
C1, Grupo 2: puerto NO2 – C2, Grupo 3: puerto NO3 – C3, Grupo 4 ： C1, Grupo 2: puerto NO2 – C2, Grupo 3: puerto NO3 – C3, Grupo 4 ：
puerto NO4 – C4, Grupo 5: puerto NO5, C5, NC5). Estos puertos emiten una señal de
alarma al dispositivo de alarma. Asegúrese de suministrar alimentación al dispositivo de
alarma externo. NO: puerto de salida de alarma abierto normal.
•
C: Salida de alarma final público.
•
• NC: puerto de salida de alarma de cierre normal.
