Dimensiones - KROHNE OPTISOUND 3030 C Manual De Instrucciones

9.2

Dimensiones

Carcasa
~ 69mm
(2 23 / ")
32 ø 77mm
(3 1 / ")
32
M20x1,5/
½ NPT
1

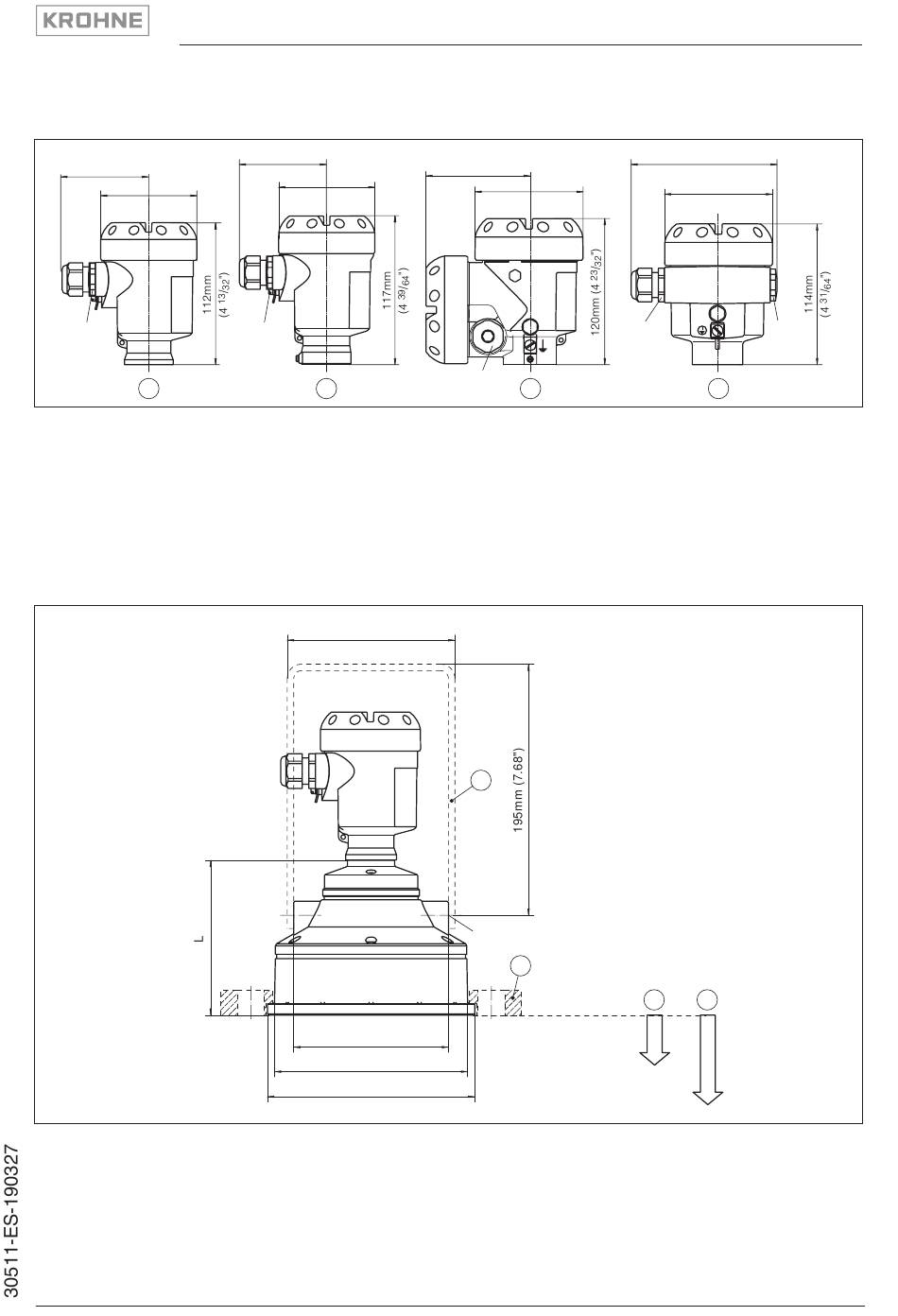

Fig. 27: Variante de carcasa en grado de protección IP 66/IP 67 e IP 66/IP 68; 0,2 bar (con módulo de visualiza-
ción y configuración aumenta la altura y el ancho de la carcasa en 9 mm/0.35 in)
1 Carcasa plástica
2 Carcasa de acero inoxidable
3 Carcasa de aluminio de dos cámaras
4 Carcasa de aluminio
OPTISOUND 3030 C
Fig. 28: OPTISOUND 3030 C, medida L con carcasa de aluminio = 118 mm (4.646"), con carcasa de plástico =
112 mm (4.409"), con carcasa de acero inoxidable = 107 mm (4.213")
1 Estribo de montaje
2 Brida suelta
3 Distancia de bloqueo: 0,6 m (2 ft)
4 Rango de medida: para líquidos hasta 15 m (49.21 ft), para sólidos hasta 7 m (22.97 ft)
OPTISOUND 3030 C • De dos hilos 4 ... 20 mA/HART
~ 69mm
(2 23 / ")
32
ø 77mm
(3 1 / ")
32
M20x1,5/
½ NPT
2
130mm (5.12")
118mm (4.65")
ø 148mm (5.83")
ø 158mm (6.22")
~ 87mm (3 27 / ")
64
ø 84mm
(3 5 / ")
16
M20x1,5/
3
½ NPT
1
M8x12
2
DN100/ANSI4"
~ 116mm
(4 9 / ")
16
ø 84mm
(3 5 / ")
16
M20x1,5/
M20x1,5
½ NPT
4
3 4
9 Anexo
49
